Маршрутизатор Zyxel Nebula серии FWA 5G — полное руководство по кнопкам и портам устройств Zyxel Nebula FWA505, FWA510 и FWA710

Создан 05/05/2025 12:51 - Обновлено 08/04/2026 11:11

Serhii Boiarynov

Важное уведомление:
Уважаемый клиент, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем языке. Не весь текст может быть переведен точно. Если у вас есть вопросы или замечания по поводу точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Оригинальная версия

Эта статья посвящена кнопкам и портам устройств Zyxel Nebula FWA505, FWA510 и FWA710 — вы узнаете, где они расположены, для чего служат и как ими пользоваться. В ней рассматриваются кнопка WiFi/WPS, кнопка сброса, все сетевые порты и доступные слоты. Вы также найдете инструкции по включению Wi-Fi, подключению устройств с помощью WPS и использованию других функций, связанных с аппаратными элементами управления.

Обратите внимание: Zyxel FWA710 не имеет кнопки WPS, а Wi-Fi на устройстве предназначен только для доступа к самому устройству, а не для использования Интернета, и в целях безопасности автоматически отключается через 30 минут после запуска, требуя подключения по Ethernet для повторного включения Wi-Fi или перезагрузки устройства.

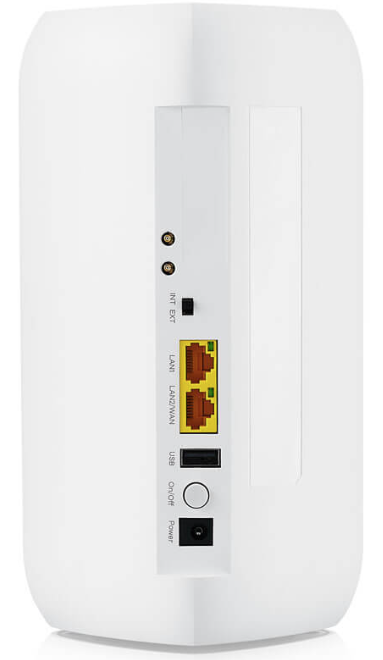

Nebula FWA505 — Порты и разъемы

Поставьте устройство Zyxel так, чтобы порты были обращены к вам и находились ближе к нижней части. Два антенных порта расположены на задней панели, ближе к верхней части устройства Zyxel.

ЭТИКЕТКИ	ОПИСАНИЕ
ANT1-ANT2 / Антенна INT/EXT	Установите внешние антенны для усиления сигнала сотовой связи. Примечание: Для использования внешних антенн установите переключатель INT/EXT в положение EXT. Выберите между внутренней или внешней антенной сотовой связи.
LAN1 LAN2 / WAN	Режим LAN: подключите компьютер к локальной сети с помощью кабеля RJ45. Режим WAN: подключите устройство Zyxel к Интернету через порт WAN.
USB	Порт USB устройства Zyxel используется для обмена файлами.
ВКЛ/ВЫКЛ ПИТАНИЕ	Подключите адаптер питания и нажмите кнопку ON/OFF, чтобы запустить устройство Zyxel.
WiFi / WPS	Нажмите кнопку WiFi/WPS, чтобы активировать процесс подключения WPS.
СБРОС	Нажмите кнопку RESET, чтобы перезагрузить или сбросить настройки устройства Zyxel.

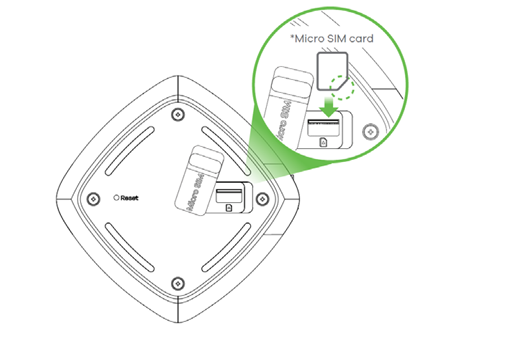

Micro SIM	Вставьте карту Micro-SIM в слот чипом вниз и скошенным углом в левом верхнем углу.

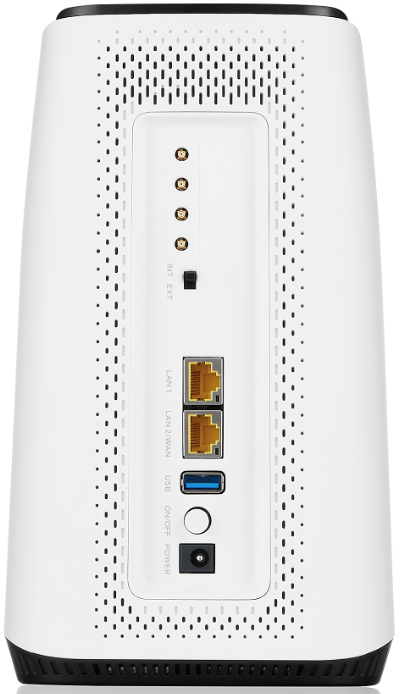

Nebula FWA510 — Порты и разъемы

ПИСЬМЕННЫЕ МЕТКИ	ОПИСАНИЕ
ANT1-ANT2 / Антенна	Установите внешние антенны для усиления сигнала сотовой связи. Чтобы использовать внешние антенны, установите переключатель INT/EXT в положение EXT.
USB	Порт USB устройства Zyxel используется для обмена файлами.
LAN2 / WAN	Режим LAN: подключите компьютер к локальной сети с помощью кабеля RJ45. Режим WAN: подключите устройство Zyxel к Интернету через порт WAN.
LAN1	Подключите компьютер к локальной сети с помощью кабеля RJ45.
WiFi / WPS	Нажмите кнопку WiFi/WPS, чтобы активировать процесс подключения WPS.
RESET	Нажмите кнопку RESET, чтобы перезагрузить или сбросить настройки устройства Zyxel.
ВКЛ/ВЫКЛ	Нажмите кнопку ON/OFF после подключения адаптера питания, чтобы запустить устройство Zyxel.
POWER	Подключите адаптер питания и нажмите кнопку ON/OFF, чтобы запустить устройство Zyxel.
Micro SIM	Вставьте карту Micro-SIM в слот чипом вниз и скошенным углом в левом верхнем углу.
INT/EXT	Выберите между внутренней или внешней сотовой антенной.

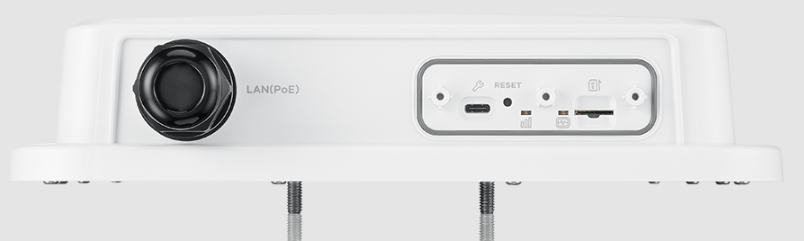

Nebula FWA710 — Порты и разъемы

ПРОПИСКИ	ОПИСАНИЕ
LAN (PoE)	Подключите порт PoE на инжекторе PoE к порту LAN устройства Zyxel с помощью кабеля Ethernet. Затем подключите порт LAN на инжекторе PoE к порту RJ45 вашего компьютера с помощью другого кабеля Ethernet.
СБРОС	Нажмите кнопку RESET, чтобы перезагрузить или сбросить настройки устройства Zyxel.
Micro SIM	Вставьте карту micro-SIM в слот чипом вниз и скошенным углом в левом верхнем углу.

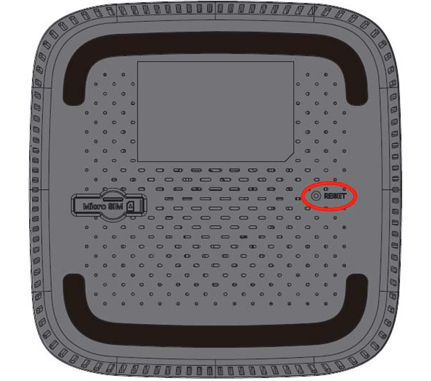

Nebula FWA505/FWA510/FWA710 — Кнопка сброса

Убедитесь, что устройство Zyxel подключено к источнику питания и светится индикатор POWER.
С помощью тонкого предмета нажмите кнопку RESET и удерживайте ее более 5 секунд.
Примечание: Если нажать кнопку RESET менее чем на 5 секунд, устройство Zyxel перезагрузится.

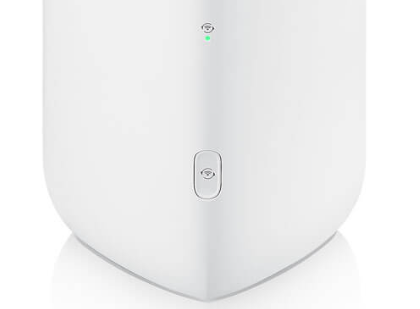

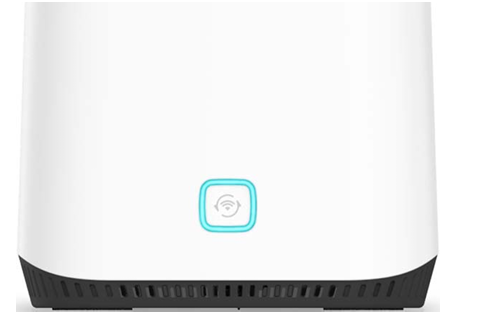

Nebula FWA505/FWA510 — Кнопка WiFi/WPS

Включение WPS Вы можете быстро настроить безопасное WiFi-соединение между устройством Zyxel и клиентом, поддерживающим WPS, добавляя устройства по одному.

Убедитесь, что WiFi включен.
Нажмите кнопку WiFi/WPS (см. следующую таблицу), затем отпустите ее.
Нажмите кнопку WPS на другом устройстве с поддержкой WPS, находящемся в радиусе действия устройства Zyxel (в течение 120 секунд).
После успешного установления соединения проверьте состояние соединения по светодиоду.
О поведении светодиода устройства Zyxel см. статью
