Denne artikkelen beskriver alternativene for hvordan du kobler enheten til en strømkilde.
1. Introduksjon av den typiske installasjonen i et skap
2. Spesiell installasjon for andre forslag
Trinn for trinn guide
1.
RGS-serien må være korrekt jordet for optimal systemytelse. Se bruksanvisningen på side 16 ff.

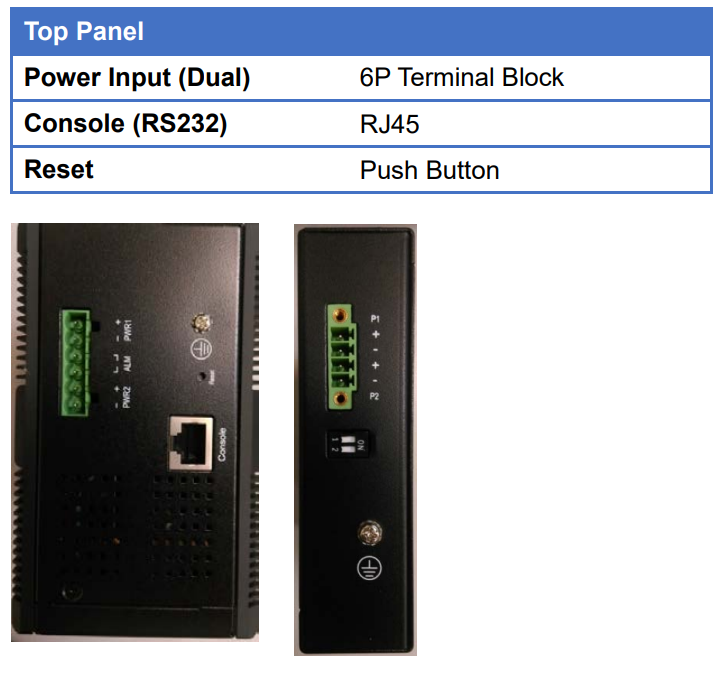

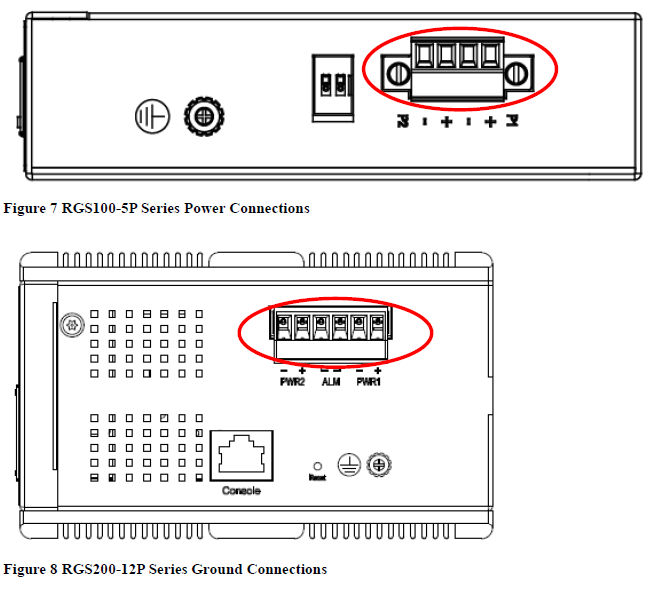

DC Power-grensesnittet er en 6-pinners klemmeblokk med polaritetsskilt i topppanelet. RGS200-12P kan drives fra 2 strømforsyninger (inngangsområde 12V - 58 V). DC strømkontakten er en 6-pinners klemmeblokk; det er alarmkontakt på den midterste terminalblokken.
DC-strømmen skal kobles til en godt smeltet strømforsyning.
2.
Hvis enheten ikke er montert på et hat rail-system i et skap, må du bruke et kompatibelt strømforsyning og kabelsett for å koble til enhetene. Forsikre deg om at DC-verdien til strømforsyningen er tilstrekkelig hvis du bruker PoE-enheter med Switch. Zyxel kan ikke tilby en standard strømforsyning for å koble til RGS-serien. Den slags strømforsyning leveres av en profesjonell elektriker som kan aktivere kablingen riktig til begge enhetene.
