XMG2230-seriens svitsjer støtter en dobbel strømarkitektur bestående av en intern AC-strømforsyning og en valgfri ekstern DC-strømtilførsel. Mens den interne AC-strømforsyningen er tilstrekkelig for standard drift, muliggjør DC-strømtilførselen spesifikke distribusjonsscenarier som høyere PoE-strømbudsjetter og DC-baserte infrastrukturoppsett.
Denne artikkelen forklarer hvordan DC-strømtilførselen fungerer i praksis, med særlig fokus på PoE strømforlengelsesatferd, prioritering av strømkilder, og viktige hensyn ved distribusjon.
Forholdsregler:
- Sørg for at DC-strømforsyningen er frakoblet før installasjon.
- For å redusere risikoen for elektrisk støt, jord svitsjen korrekt i henhold til side 50 i brukerveiledningen før drift. Hvis du ikke kan verifisere jordforbindelsen, kontakt en sertifisert elektriker for assistanse.
- Høyspente DC-strømforsyninger og eksponerte strømkabler er farlige. For å sikre utstyrsikkerhet og overholdelse av regelverk, må DC-strømtilkoblinger utføres av en sertifisert elektriker.
- Når du kobler en DC-strømforsyning til svitsjen, sørg for at positive og negative ledninger er korrekt tilkoblet DC-klemmekontakten i henhold til DC-kontakten på bakpanelet.
Gjeldene modeller og strømbudsjett
| Modell | DC Inngang | Maksimalt DC Strømbudsjett | Typisk AC Strømbudsjett |
|---|---|---|---|

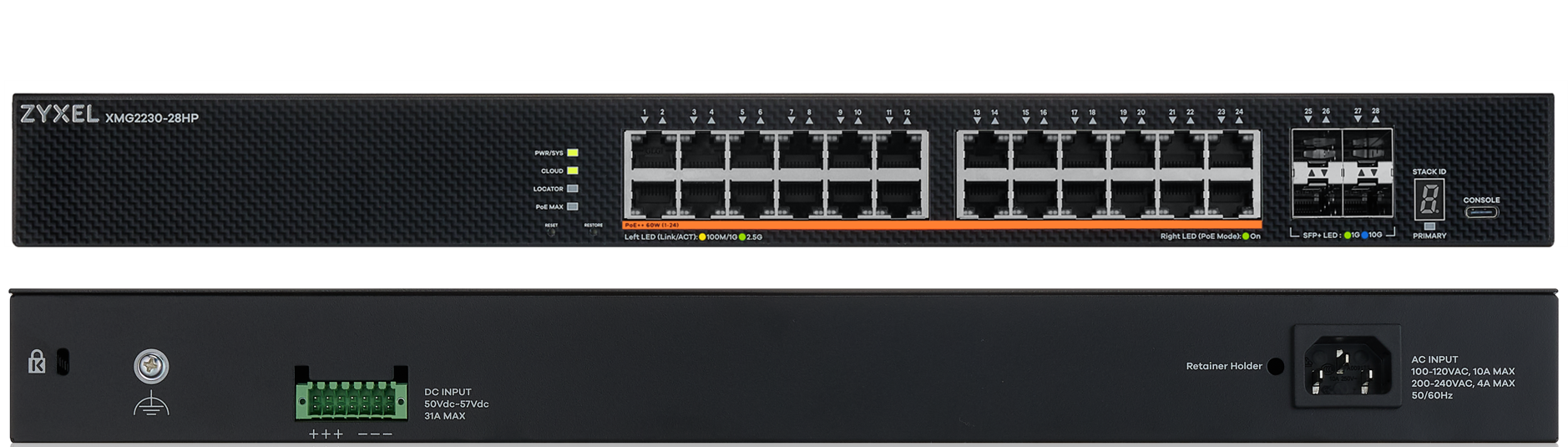

| XMG2230-28HP | 50–57 V | Opptil 1440 W | Opptil 700 W |

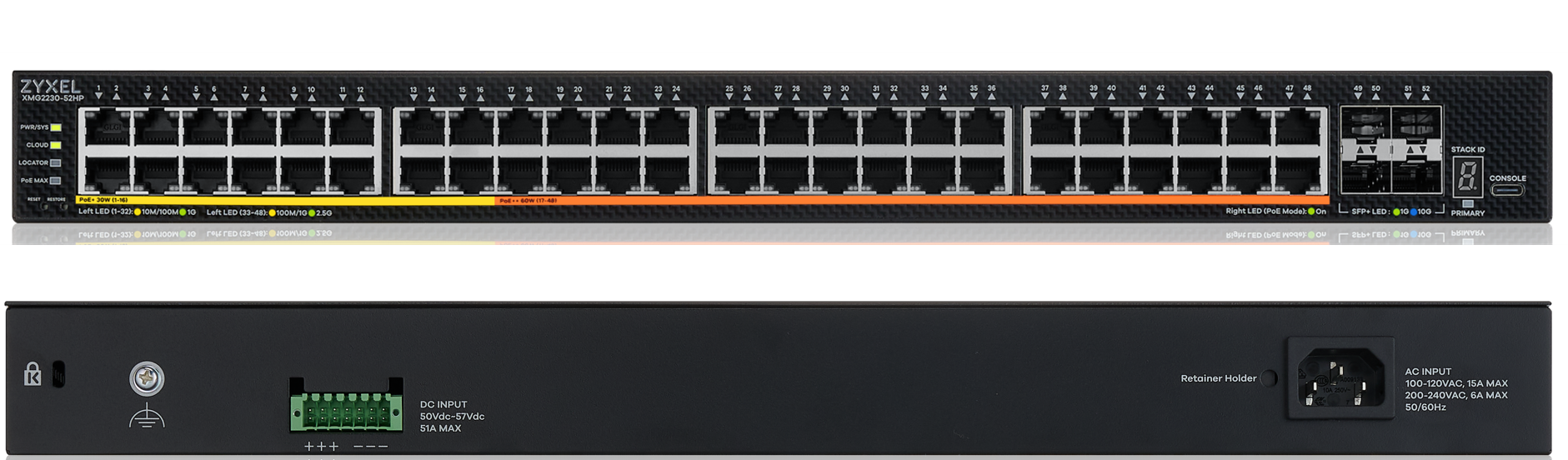

| XMG2230-52HP | 50–57 V | Opptil 2400 W | Opptil 960 W |
Merk
Hvis AC og DC strøm er koblet til samtidig, prioriterer svitsjen AC-inngangen. For å bruke det utvidede PoE-strømbudsjettet, sørg for at svitsjen opererer kun fra DC-inngang.
AWG-kabelanbefaling og beregning av PoE-budsjett
Zyxel anbefaler bruk av 16–28 AWG DC-kabler for å sikre stabil strømleveranse.
Tabellen nedenfor gir et planleggingsestimat basert på 50 VDC og 10 A per 16 AWG positiv/negativ kabelpar. Den illustrerer hvordan tillegging av flere kabelpar øker tilgjengelig DC-strøm for PoE-budsjettet.
| Kabelpar | Beregning Grunnlag | Estimert PoE-budsjett |
|---|---|---|
| 1 par 16 AWG | 50 V × 10 A | 500 W |
| 2 par 16 AWG | 50 V × 20 A | 1000 W |
| 3 par 16 AWG | 50 V × 30 A | 1500 W |
| 4 par 16 AWG | 50 V × 40 A | 2000 W |
| 5 par 16 AWG | 50 V × 50 A | 2500 W |
| 6 par 16 AWG | 50 V × 60 A | 3000 W |
Merk
Bruk denne tabellen kun som et designestimat. Faktisk tilgjengelig strøm begrenses av PSU-klassifisering, svitsjens DC-inngangsgrense, svitsjens PoE-budsjett, kabellengde, spenningsfall, temperatur, terminalklassifisering, overstrømsbeskyttelse og lokale elektriske forskrifter.
Installasjonsflyt for DC-strøm
Steg 1 - Verifiser PSU-utgang
Sjekk PSU-etiketten eller mål DC-utgangen for å bekrefte at strømforsyningen leverer 50–57 VDC før tilkobling til svitsjen.
Steg 2 - Identifiser polaritet og jord
Bekreft eller merk tydelig +V, Jord (GND) og −V ledere før de settes inn i klemmeblokken.
Steg 3 - Koble til klemmeblokken

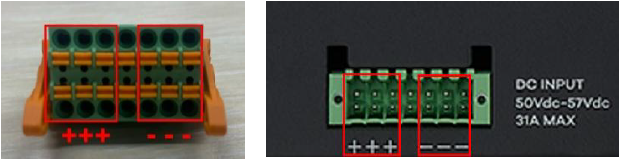

Før du kobler de seks kabelparene til DC-klemmeblokken, verifiser terminalorienteringen mot svitsjens DC-kontakt på bakpanelet for å unngå omvendt polaritet. Fjern omtrent 1 cm (0,4 tommer) isolasjon fra hver kabelende for å minimere eksponert kobber når ledningene settes inn i DC-klemmeblokken.
Advarsel
1. Ikke koble noen ledninger til de midterste 2 pinnene i DC-klemmeblokken.
2. For jordingsformål, koble jordingskabelen til jordingsskruen på bakpanelet av svitsjen.

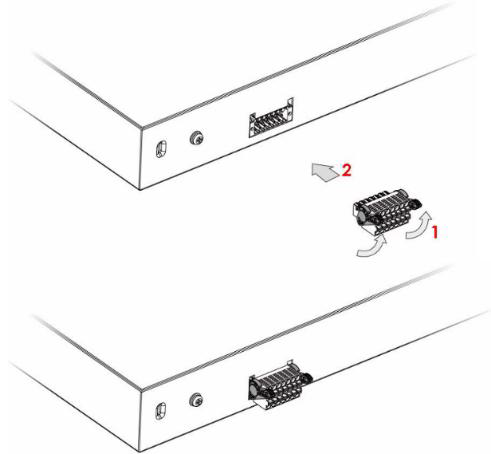

Steg 4 - Fest DC-kontakten
Før du setter inn DC-klemmeblokken i svitsjens DC-kontakt, løft spakene på begge sider.
Steg 5 - Slå på og verifiser drift
Slå på DC-PSU og bekreft at svitsjen starter opp korrekt. Sjekk PSU- og svitsjens status-LED for å bekrefte normal drift.
Distribusjonsscenarier
Følgende eksempler viser hvordan én ekstern DC-PSU kan forsyne enten en enkelt høystrømssvitsj eller flere svitsjer.
Merk: Det er nødvendig å reservere 60 W for systemdrift på hver svitsj. Å tildele all DC-strøm til Powered Devices (PDs) kan overbelaste strømforsyningen, utløse beskyttelsesmodus og føre til nedstengning.
Applikasjonsmiljø
|
Scenario 1: Enkelt XMG2230-52HP høystrømsdistribusjon
Dette eksempelet viser en dedikert DC-strømkilde tildelt en enkelt XMG2230-52HP svitsj.
| Enhet | AWG Kabelpar | Konfigurert Total Effekt | Systemreserve | Planleggingsbudsjett |
|---|---|---|---|---|
| XMG2230-52HP | 6 par | 2400 W | 60 W | 2460 W |
| Gjenstående effekt | — | — | — | 40 W |
Scenario 2: Én 2500 W DC PSU delt av to svitsjer
En enkelt DC-PSU kan deles mellom flere XMG2230 svitsjer. Eksempelet nedenfor fordeler tilgjengelig strøm samtidig som den samlede PoE-konfigurasjonen holdes innenfor PSUens nominelle kapasitet etter å ha reservert systemstrøm for begge svitsjer.
| Enhet | AWG Kabelpar | Konfigurert Total Effekt | Systemreserve | Planleggingsbudsjett |
|---|---|---|---|---|
| XMG2230-52HP | 4 par | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 par | 900 W | 60 W | 960 W |
| Totalt | 6 par | 2360 W | 120 W | 2480 W |
| Gjenstående effekt | — | — | — | 20 W |
Web GUI-konfigurasjon

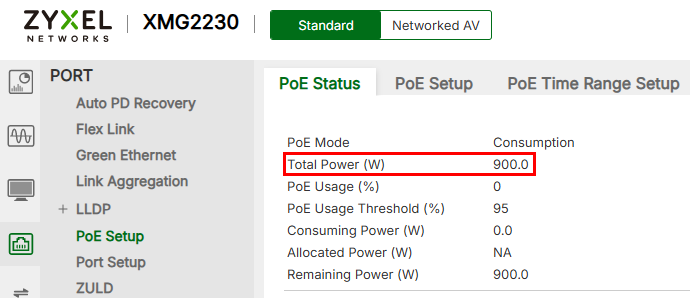

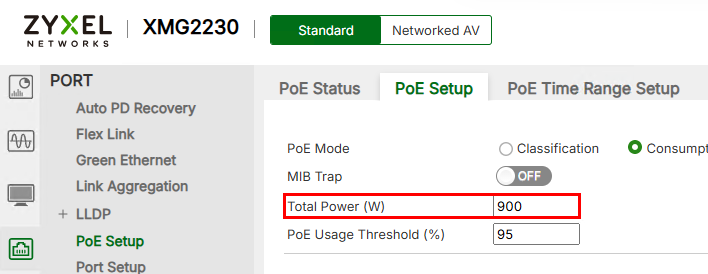

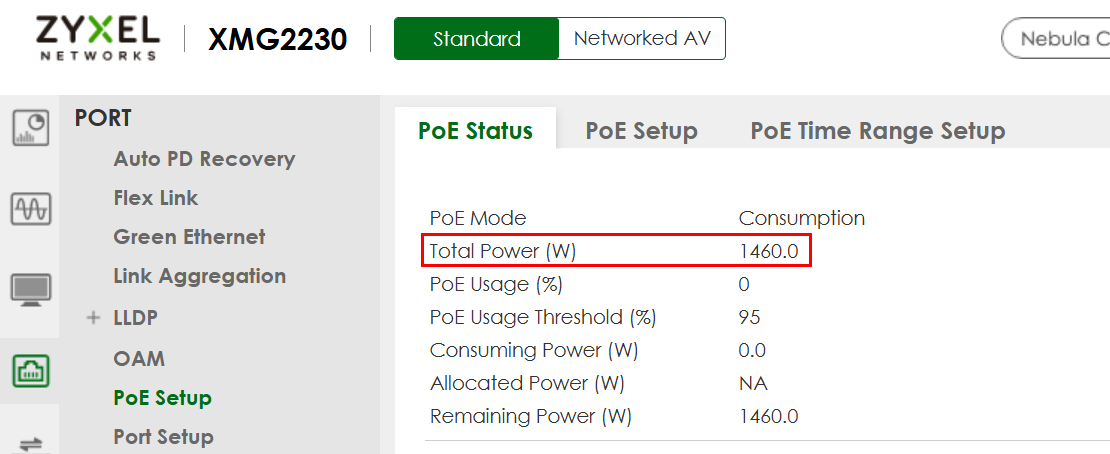

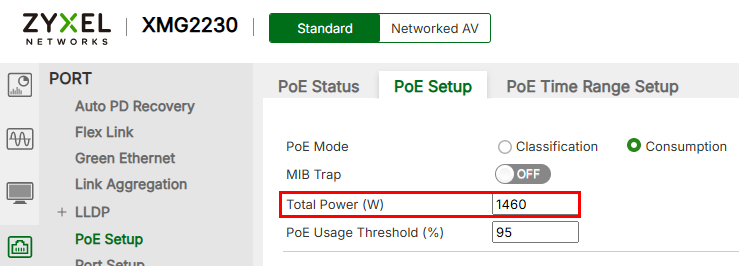

Etter at svitsjen starter opp fra DC-inngangen, konfigurer Total Power (W) via PORT > PoE Setup > PoE Setup. Klikk på Bruk og lagre konfigurasjonen. Verifiser deretter verdien i PoE Status.
Anbefalte eksterne DC PSU-modeller
Delta: PMS 2,500 W-serien / PMS-V2K5W1BTD
Meanwell: UHP-1500-serien
Meanwell: UHP-2500 Serien
