Példa az OSPF és az ECMP protokollok használatára a Zyxel Switches készüléken, hardveres veremben (HW Stack) az internethozzáférés hibatűrésére vállalati szintű hálózaton
A forgatókönyvben bemutatjuk, hogy a Zyxel Switches hogyan használja az OSPF és az ECMP protokollokat, a hardveres verem (HW Stack) az internet-hozzáférés redundáns (rugalmasságának) biztosításához vállalati szintű hálózathoz.

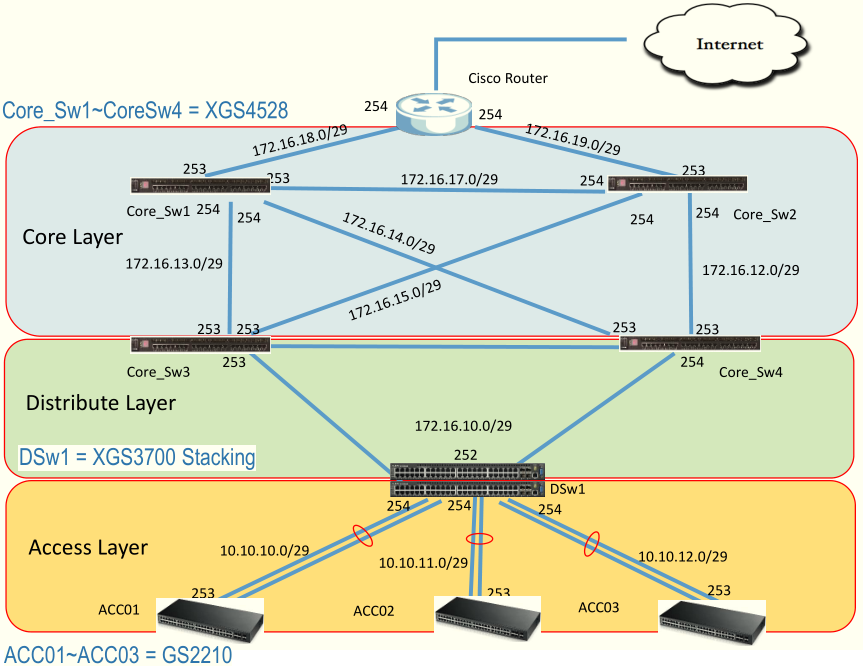

Vegye figyelembe a következő topológiát:
A helyi számítógépes hálózatok többszintű architektúrája biztosítja a hierarchia következő szintjeinek megszervezését:
1. Hozzáférési réteg
Az OSI modell szerint a második szinten működő Switches alkotja. Ezen a szinten a Switch-ok Port-eket biztosítanak a felhasználók számára, virtuális hálózatokat (VLAN-okat) képeznek ezekben a Switch-okban, és mind moduláris, mind egymásra rakható eszközökkel reprezentálhatók. A Switches hozzáférési szint és a terjesztési szint összekapcsolása Gigabites Ethernet kapcsolatokkal történhet. Ezen a szinten javasoljuk a GS1920 / GS2210 / GS3700 sorozat Switches használatát.
2. Terjesztési réteg
Az OSI modell szerint harmadik szinten működő Switches alkotja. A Switch disztribúciós szint a Switches hozzáférési szintet összeköti a Switches központi LAN-sel, azaz a Switches központi szinttel. A Switch disztribúciós szint Gigabit Ethernet vagy 10 Gigabit Ethernet csatornán keresztül csatlakoztatható az alapszinthez (SFP + adó-vevőkkel). Ezen a szinten az XGS3700 sorozat Switches használatát javasoljuk.
3. Alapvető réteg
A második és harmadik szinten az OSI modell szerint működő Switches alkotja. alapszintű Switch az összes forgalom a Switches disztribúciós szinttől. Ezen a szinten javasoljuk az XGS-4526 / XGS-4728F / XGS4700-48F Switches használatát.
A 2. redundáns szintet (2. réteg) a GS2210 Switches és a verembe rakott XGS3700 között kell beállítani.
Az XGS3700 és az XGS4500 sorozat Switchegységei a Spanning Tree Protokollot használják a redundancia konfigurálására, mivel az XGS3700 sorozat Switches nem supPort dinamikus útválasztási protokollt támogat.
Ebben az esetben a rendszergazdának statikus útvonalat kell beállítania az XGS4500-on, és el kell osztania az OSPF-en.
Az alábbiakban részletesebben megvizsgáljuk az egyes szinteket.

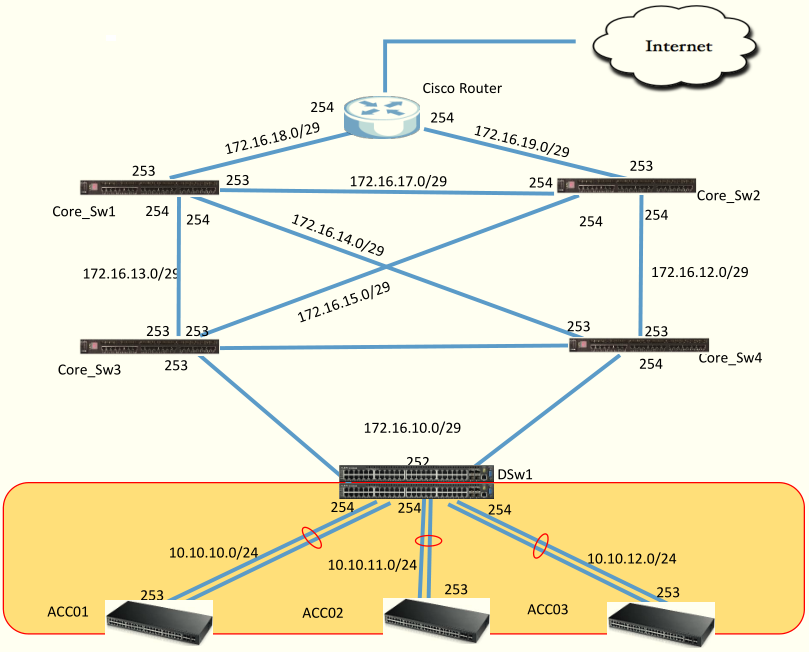

Az Access Layernél a LACP protokollt használjuk. Az útvonal redundancia elkerülése érdekében javasoljuk a LACP protokoll használatát a Switches hozzáférési szint és a Switches hozzáférési szint között. A hurokvédelmet engedélyezni kell a Switches hozzáférési szinten, hogy elkerüljék a hurkot. Példánkban a Switch disztribúciós szint a Gateway az ügyfelek számára, és a Load Sharing (ECMP) engedélyezve van rajta.
ip load-sharing
ip route 0.0.0.0 0.0.0.0 172.16.10.254
ip route 0.0.0.0 0.0.0.0 172.16.10.253

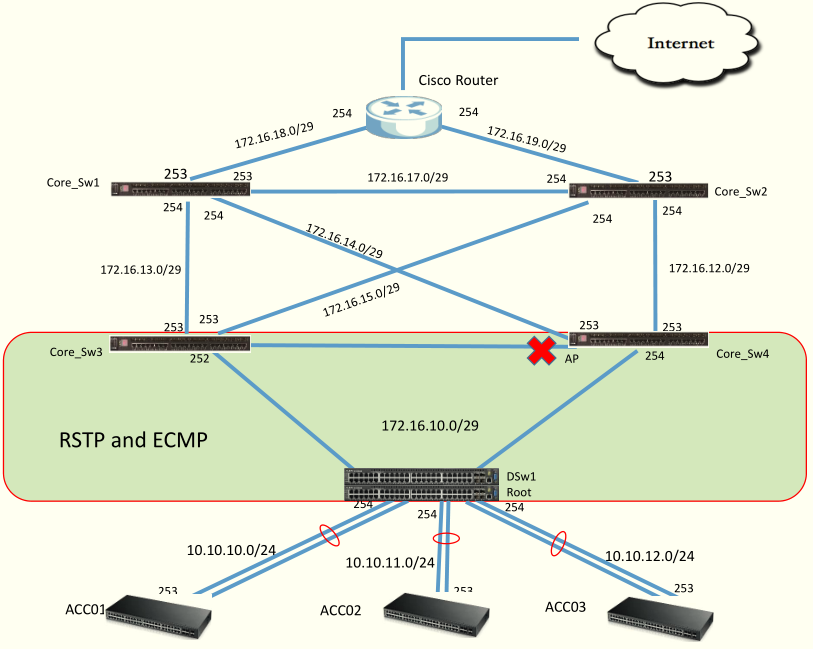

A terjesztési rétegen az ECMP protokollt használjuk a terhelés-megosztás egyensúlyának betöltése (több azonos adatátviteli útvonal telepítése) és az STP ( MSTP , RSTP) segítségével, hogy fenntartjuk az utat a forrás és a célpontok között. Amikor a hálózati maghoz vezető egyik út leesik, az RSTP egy alternatív Port-et nyit meg, hogy a forgalom a felfelé irányuló kapcsolatra irányuljon (vagyis a Switches magra). Mivel az XGS3700 sorozat Switches nem supPort támogatja a dinamikus útválasztási protokollt, a core_Sw4 és a Core_Sw3 mag Switch elemeket statikus útvonalon kell konfigurálni, és OSPF-be kell osztani.
ip route 10.10.0.0 255.255.0.0 172.16.10.252
redistribute static

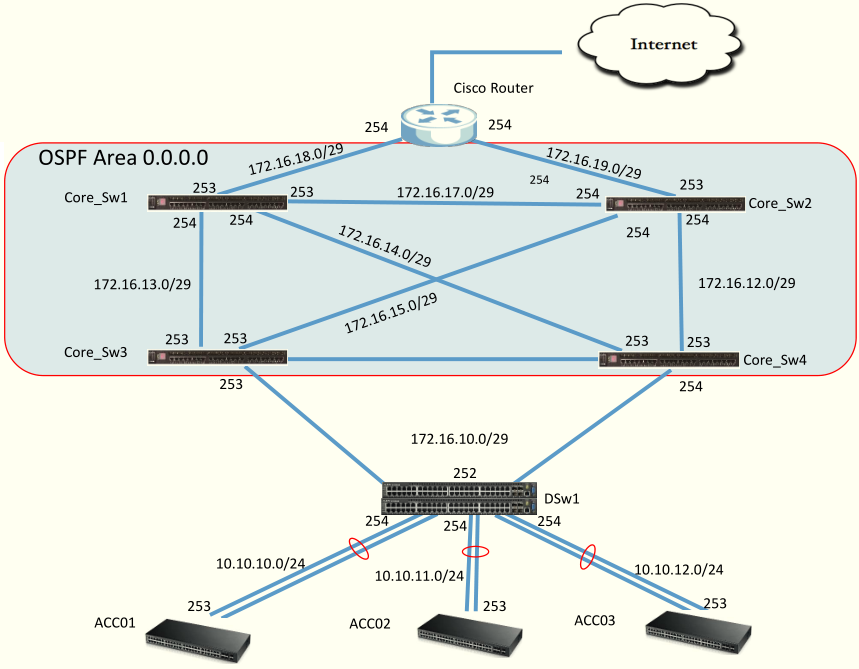

Alapszinten (központi réteg) az OSPF protokollt használjuk a redundancia szintjének redundációjára a Switches fájlból. A Cisco útválasztón engedélyeznie kell az OSPF-et, és értesítenie kell az alapértelmezett útvonalat a mag Switches részére.

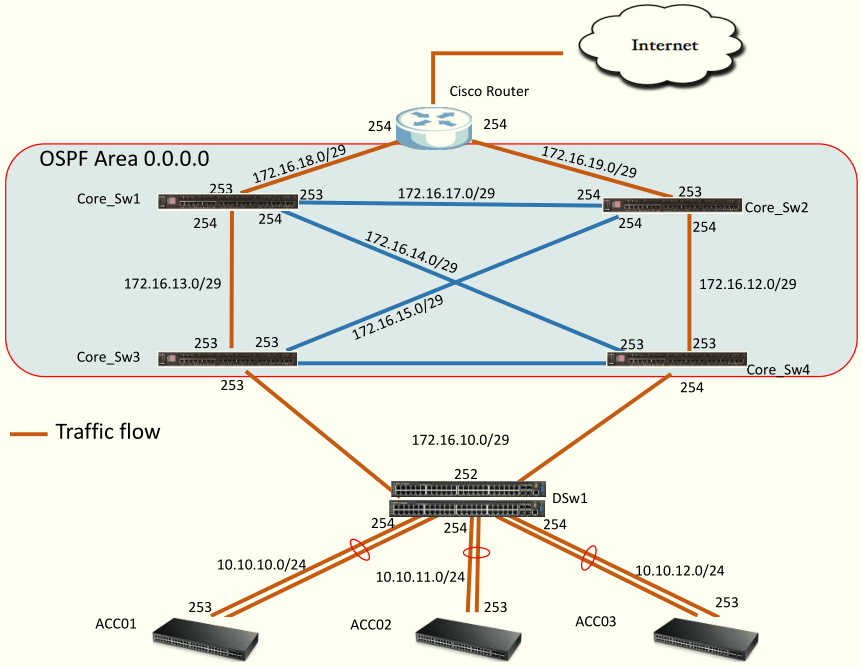

Amikor a kapcsolat a Switches mag közé esik, az OSPF újraszámolja az új topológiát.
A Core Switches hozzáadja az összes VLAN interfészt az OSPF területhez és a statikus útválasztási bejegyzéseket, majd értesíti az összes szomszédot.
Figyelem! Az ügyfélhálózati szegmenst el kell választani az OSPF útválasztási tartománytól.
A DSw1 elosztási szinten a Switch engedélyezve van a Load Sharing (ECMP), és 2 alapértelmezett útvonal van konfigurálva az útválasztási táblázatban.

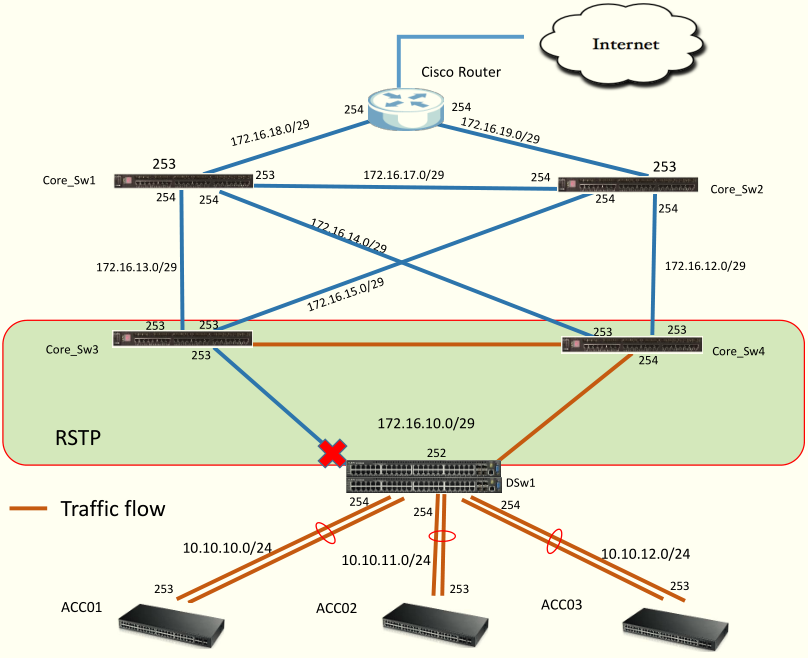

Amikor a DSw1 és a Core_Sw3 vagy a Core_Sw4 közötti kapcsolat csökken, az RSTP megnyitja a Port alternatívát, és az összes forgalmat a Switches törzs szintjére irányítja.
A Core_Sw4 # átfogó fa konfigurációt mutat
Port [23] Információ:
b) Állam: SZÁLLÍTÁS
Port [24] Információ:
b) Állam: SZÁLLÍTÁS

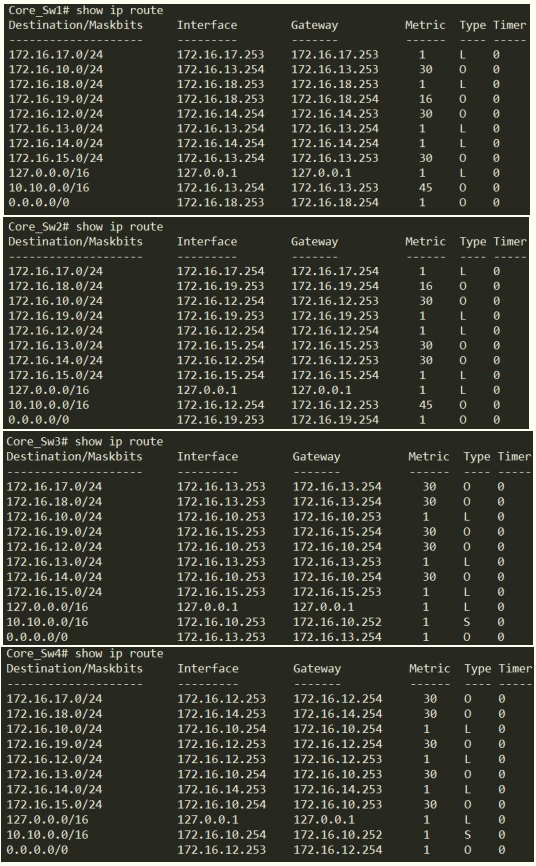

Itt található a központi szintű Switch útválasztási táblázat:

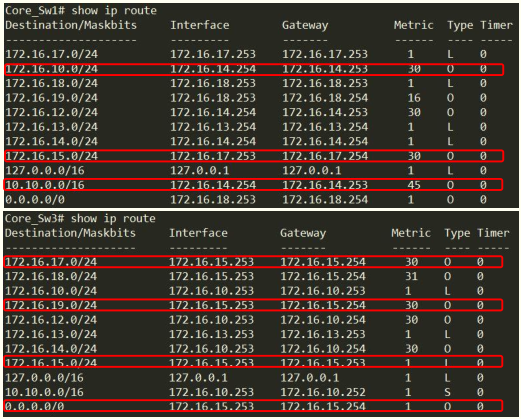

Amikor a Core_Sw1 és a Core_Sw3 közötti kapcsolat elveszik, az OSPF észleli, hogy nincsenek szomszédok, és újra kiszámítja az új topológiát.
Figyelem! Ebben a topológiában van néhány jellemző.

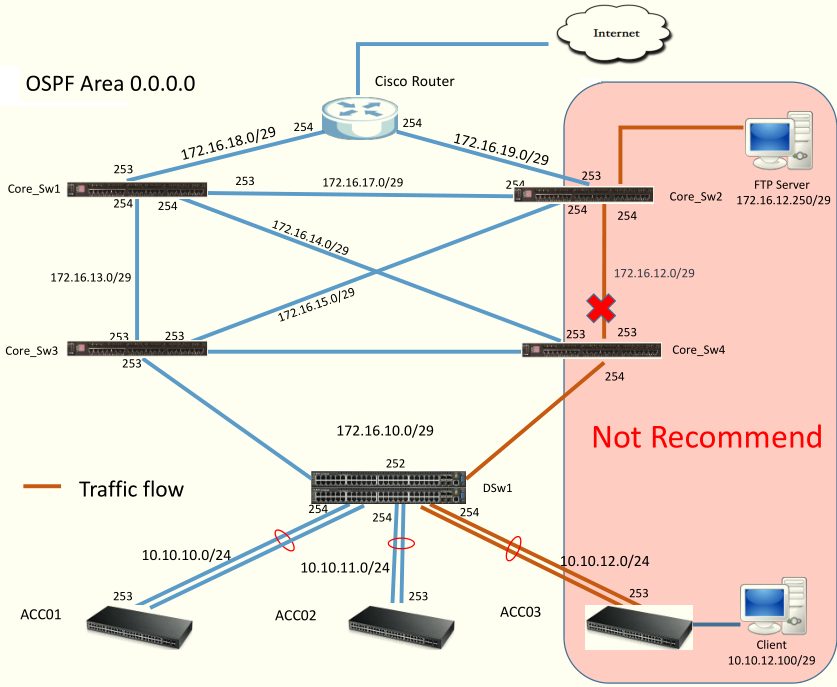

A szerver és az ügyfél nem lesz képes csatlakozni, ha ugyanabban a sugárzási tartományban vannak. Ennek oka az SVI működése (Switch virtuális interfész), mindig UP állapotban van, még akkor is, ha a Switch Port alsó állapotban van. Ezért az ügyfél nem lesz képes csatlakozni az 172.16.12.250 FTP-hez, ha a Core_Sw2 és a Core_Sw3 közötti kapcsolat elveszik.

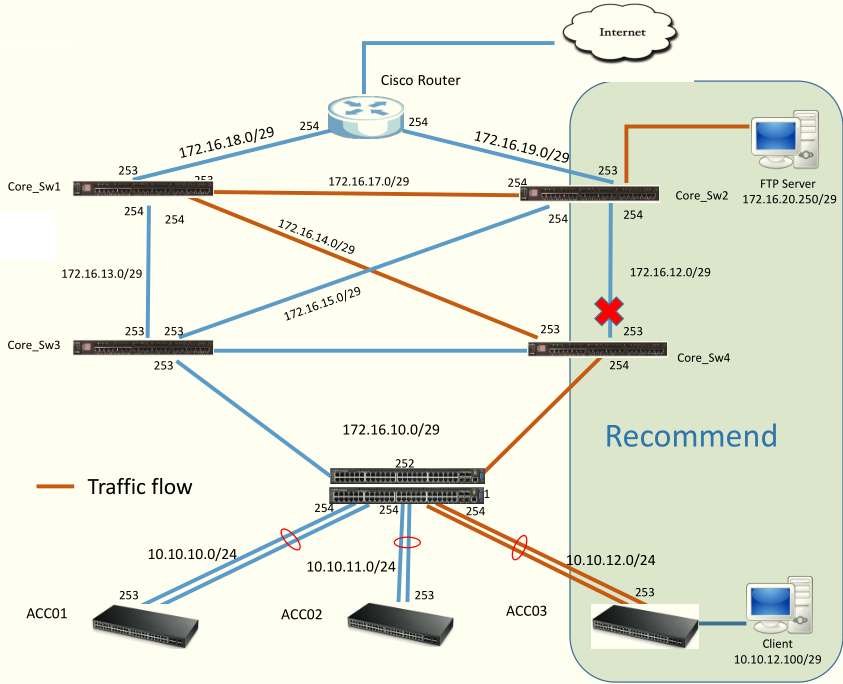

Ennek megakadályozása érdekében el kell választania a kiszolgálók és az ügyfelek IP-címét az OSPF útválasztási tartománytól. Ha nincs kapcsolat a Core_Sw2 és a Core_Sw4 Switches között, a Core_Sw4 megállapítja, hogy a szomszéd nem létezik, és újra kiszámítja az OSPF-et.
A CoreSw_config.zip archívumban megtekintheti a Switch mag konfigurációs példáit (a konfiguráció szöveges formátumban).
