XMG2230 Serisi Anahtarlar için DC Güç Girişi ve PoE Güç Uzatması

XMG2230 Serisi anahtarlar, dahili bir AC güç kaynağı ve isteğe bağlı harici bir DC güç girişi içeren çift güç mimarisini destekler. Dahili AC güç kaynağı standart operasyon için yeterliyken, DC güç girişi daha yüksek PoE güç bütçeleri ve DC tabanlı altyapı tasarımları gibi belirli dağıtım senaryolarını mümkün kılar.

Bu makale, DC güç girişinin pratikte nasıl çalıştığını, özellikle PoE güç uzatma davranışı, güç kaynağı önceliği ve önemli dağıtım hususlarına odaklanarak açıklar.

Önlemler:

• Kurulumdan önce DC PSU’nun bağlantısının kesildiğinden emin olun.
• Elektrik çarpması riskini azaltmak için, kullanımdan önce Anahtarın topraklamasını Kullanıcı Kılavuzu’nun 50. sayfasına göre doğru şekilde yapın. Topraklamayı doğrulayamazsanız, yardım için sertifikalı bir elektrikçi ile iletişime geçin.
• Yüksek voltajlı DC PSU’lar ve açıkta kalan güç kabloları tehlikelidir. Ekipman güvenliği ve düzenleyici uyumluluğu sağlamak için DC güç bağlantıları sertifikalı bir elektrikçi tarafından yapılmalıdır.
• Bir DC PSU anahtara bağlanırken, arka paneldeki DC konnektöre göre pozitif ve negatif kabloların DC terminal bloğuna doğru bağlandığından emin olun.

Uygun Modeller ve Güç Bütçesi

Not

AC ve DC güç aynı anda bağlıysa, anahtar AC girişine öncelik verir. Genişletilmiş PoE güç bütçesini kullanmak için, anahtarın sadece DC girişinden çalıştığından emin olun.

AWG Kablo Önerisi ve PoE Bütçe Hesaplaması

Zyxel, kararlı güç iletimi için 16–28 AWG DC kablolar kullanılmasını önerir.

Aşağıdaki tablo, 50 VDC ve 16 AWG pozitif/negatif kablo çifti başına 10 A baz alınarak planlama tahmini sağlar. Ek kablo çiftlerinin PoE bütçesine DC tarafında nasıl daha fazla güç sağladığını gösterir.

Not
Bu tabloyu yalnızca tasarım tahmini olarak kullanın. Gerçek kullanılabilir güç, PSU derecelendirmesi, anahtar DC giriş sınırı, anahtar PoE bütçesi, kablo uzunluğu, voltaj düşümü, sıcaklık, terminal derecelendirmesi, aşırı akım koruması ve yerel elektrik yönetmeliği ile sınırlıdır.

DC Güç Kurulum İş Akışı

Adım 1 - PSU çıkışını doğrulayın

PSU etiketini kontrol edin veya DC çıkışını ölçerek güç kaynağının 50–57 VDC sağladığını doğrulayın ve ardından anahtara bağlayın.

Adım 2 - Polarite ve topraklamayı belirleyin

Terminal bloğuna takmadan önce +V, Toprak (GND) ve −V iletkenlerini doğrulayın veya net şekilde etiketleyin.

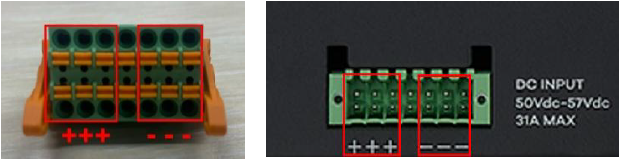

Adım 3 - Terminal bloğunu kablolayın

Altı kablo çiftini DC terminal bloğuna bağlamadan önce, ters polariteyi önlemek için terminal yönünü arka paneldeki anahtar DC konnektörü ile karşılaştırarak doğrulayın. Kabloları DC terminal bloğuna takarken açıkta kalan bakırı en aza indirmek için her kablo ucundan yaklaşık 1 cm (0,4 inç) izolasyon soyun.

Dikkat
1. DC terminal bloğunun orta 2-pinine hiçbir kablo bağlamayın.
2. Topraklama amacıyla, topraklama kablosunu anahtarın arka panelindeki topraklama vidasına bağlayın.

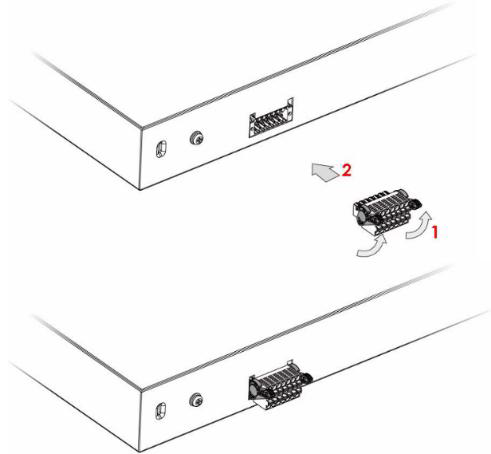

Adım 4 - DC konnektörünü takın

DC terminal bloğunu Anahtar DC konnektörüne takmadan önce, her iki taraftaki kolları kaldırın.

Adım 5 - Gücü açın ve çalışmayı doğrulayın

DC PSU’yu açın ve anahtarın başarıyla açıldığını doğrulayın. PSU ve anahtar durum LED’lerini kontrol ederek normal çalışmayı teyit edin.

Dağıtım Senaryoları

Aşağıdaki örnekler, bir harici DC PSU’nun ya tek bir yüksek güçlü anahtara ya da birden fazla anahtara nasıl güç sağlayabileceğini gösterir.

Not: Her anahtar için sistem çalışması adına 60 W ayrılması gereklidir. Tüm DC gücünü Powered Devices (PD'ler) için ayırmak, güç kaynağını aşırı yükleyebilir, koruma modunu tetikleyebilir ve kapanmaya neden olabilir.

Uygulama Ortamı

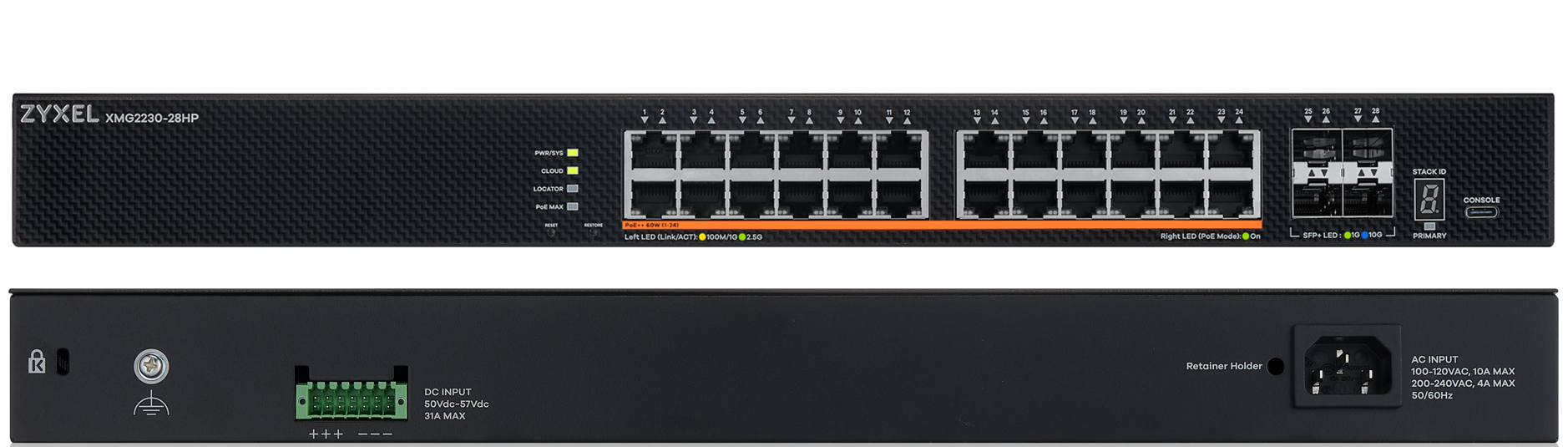

Anahtarlar: bir XMG2230-28HP ve bir XMG2230-52HP 54V DC PSU, maksimum 2500W çıkış Altı çift 16 AWG pozitif ve negatif kablo 14 pin D-sub terminal bloğu (anahtardan kahverengi kutu)

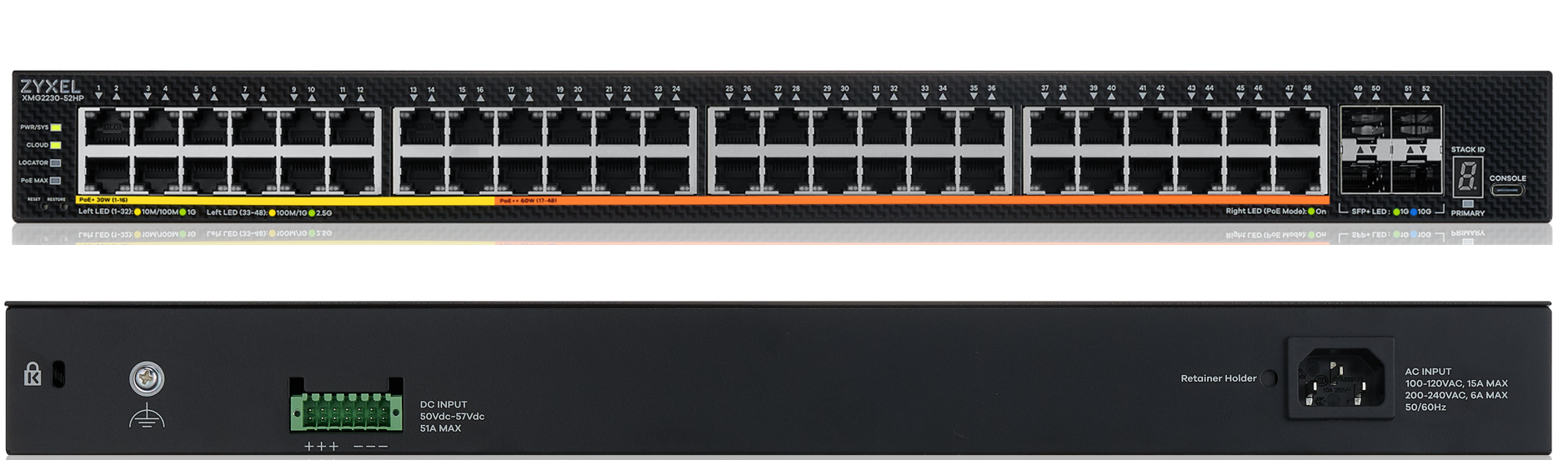

Senaryo 1: Tek XMG2230-52HP yüksek güçlü dağıtım

Bu örnek, tek bir XMG2230-52HP anahtara ayrılmış özel bir DC güç kaynağını gösterir.

Senaryo 2: İki anahtar tarafından paylaşılan 2500 W DC PSU

Tek bir DC PSU, birden fazla XMG2230 anahtar arasında paylaşılabilir. Aşağıdaki örnek, her iki anahtar için sistem gücü ayrıldıktan sonra PSU’nun derecelendirilmiş kapasitesi dahilinde birleşik PoE yapılandırmasını koruyarak kullanılabilir gücü tahsis eder.

Web GUI Yapılandırması

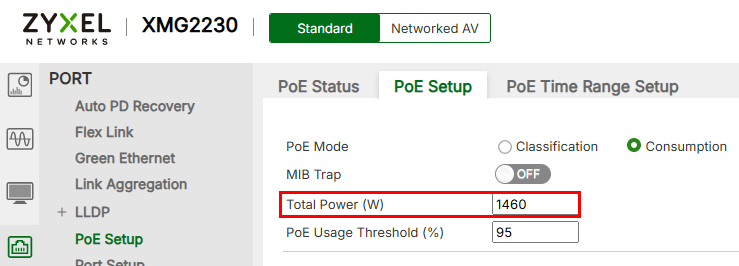

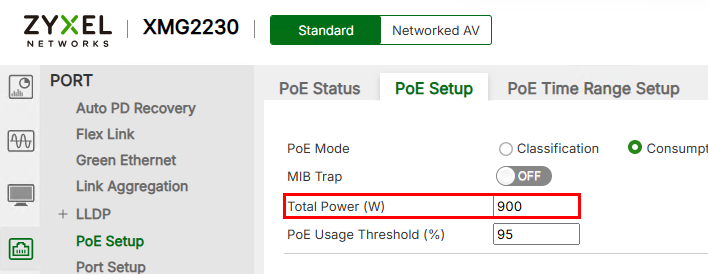

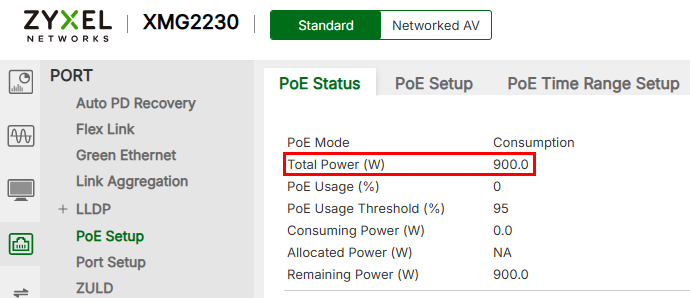

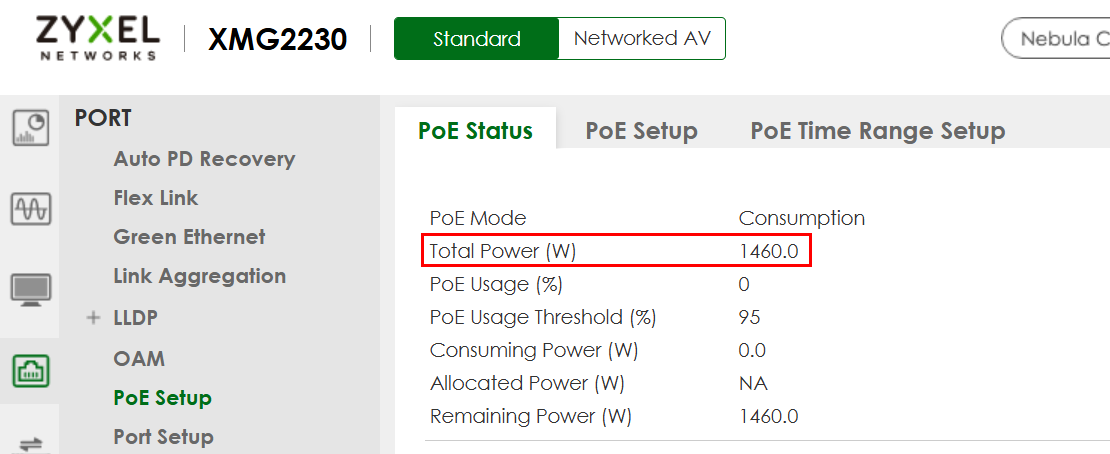

Anahtar DC girişinden açıldıktan sonra, PORT > PoE Setup > PoE Setup üzerinden Toplam Güç (W) yapılandırmasını yapın. Uygula’ya tıklayın ve yapılandırmayı kaydedin. Ardından PoE Durumu’nda değeri doğrulayın.

Önerilen Harici DC PSU Modelleri

Delta: PMS 2.500 W serisi / PMS-V2K5W1BTD

Meanwell: UHP-1500 serisi

Meanwell: UHP-2500 Serisi
