Вход постоянного тока и расширение питания PoE на коммутаторах серии XMG2230

Коммутаторы серии XMG2230 поддерживают двойную архитектуру питания, состоящую из внутреннего блока питания переменного тока и дополнительного внешнего входа постоянного тока. В то время как внутреннего блока питания переменного тока достаточно для стандартной работы, вход постоянного тока позволяет реализовать специфические сценарии развертывания, такие как более высокий бюджет питания PoE и инфраструктурные решения на базе постоянного тока.

В этой статье объясняется, как работает вход постоянного тока на практике, с особым вниманием к поведению расширения питания PoE, приоритету источников питания и важным аспектам развертывания.

Меры предосторожности:

• Перед установкой убедитесь, что блок питания постоянного тока отключен.
• Чтобы снизить риск поражения электрическим током, правильно заземлите коммутатор согласно странице 50 Руководства пользователя перед эксплуатацией. Если вы не можете проверить заземление, обратитесь за помощью к сертифицированному электрику.
• Блоки питания постоянного тока высокого напряжения и оголённые силовые провода опасны. Для обеспечения безопасности оборудования и соблюдения нормативных требований подключения питания постоянного тока должны выполнять сертифицированные электрики.
• При подключении блока питания постоянного тока к коммутатору убедитесь, что положительные и отрицательные провода правильно подключены к клеммной колодке постоянного тока в соответствии с разъемом постоянного тока на задней панели.

Применимые модели и бюджет питания

Примечание

Если питание AC и DC подключены одновременно, коммутатор отдает приоритет входу AC. Чтобы использовать расширенный бюджет питания PoE, убедитесь, что коммутатор работает только от входа DC.

Рекомендации по проводам AWG и расчет бюджета PoE

Компания Zyxel рекомендует использовать провода постоянного тока сечением 16–28 AWG для обеспечения стабильной подачи питания.

В таблице ниже приведена оценка планирования на основе 50 В постоянного тока и 10 А на пару проводов 16 AWG (положительный/отрицательный). Она демонстрирует, как добавление дополнительных пар проводов увеличивает доступную мощность на стороне DC для бюджета PoE.

Примечание
Используйте эту таблицу только как оценку для проектирования. Фактически доступная мощность ограничена характеристиками блока питания, пределом входа DC коммутатора, бюджетом PoE коммутатора, длиной кабеля, падением напряжения, температурой, номиналом клемм, защитой от перегрузки по току и местными электромонтажными нормами.

Процесс установки питания постоянного тока

Шаг 1 – Проверьте выход блока питания

Проверьте этикетку блока питания или измерьте выход постоянного тока, чтобы подтвердить, что блок питания обеспечивает 50–57 В постоянного тока перед подключением к коммутатору.

Шаг 2 – Определите полярность и заземление

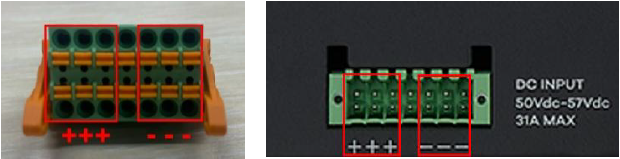

Подтвердите или четко обозначьте проводники +V, Заземление (GND) и −V перед их вставкой в клеммную колодку.

Шаг 3 – Подключите клеммную колодку

Перед подключением шести пар проводов к клеммной колодке постоянного тока проверьте ориентацию клемм относительно разъема DC на задней панели коммутатора, чтобы избежать обратной полярности. Снимите примерно 1 см (0,4 дюйма) изоляции с каждого конца провода, чтобы минимизировать оголение меди при вставке проводов в клеммную колодку постоянного тока.

Внимание
1. Не подключайте провода к центральным 2 контактам клеммной колодки постоянного тока.
2. Для целей заземления подключите заземляющий провод к винту заземления на задней панели коммутатора.

Шаг 4 – Подсоедините разъем постоянного тока

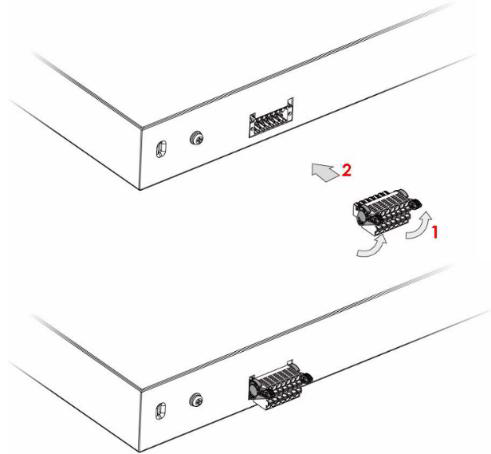

Перед вставкой клеммной колодки DC в разъем коммутатора поднимите рычаги с обеих сторон.

Шаг 5 – Включите питание и проверьте работу

Включите блок питания постоянного тока и убедитесь, что коммутатор успешно загружается. Проверьте светодиоды состояния блока питания и коммутатора для подтверждения нормальной работы.

Сценарии развертывания

Следующие примеры показывают, как один внешний блок питания постоянного тока может питать либо один высокомощный коммутатор, либо несколько коммутаторов.

Примечание: необходимо зарезервировать 60 Вт для работы системы на каждом коммутаторе. Выделение всей мощности DC для подключенных устройств (PD) может перегрузить блок питания, активировать режим защиты и вызвать отключение.

Среда применения

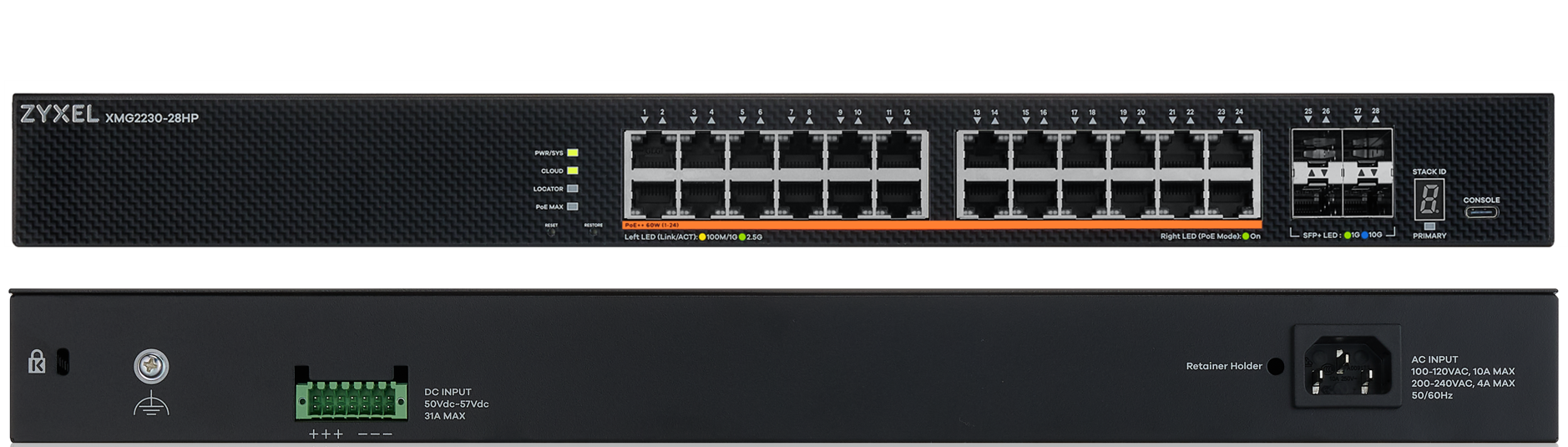

Коммутаторы: один XMG2230-28HP и один XMG2230-52HP Блок питания 54 В постоянного тока, максимальная выходная мощность 2500 Вт Шесть пар положительных и отрицательных проводов 16 AWG 14-контактная клеммная колодка D-sub (из комплекта коммутатора)

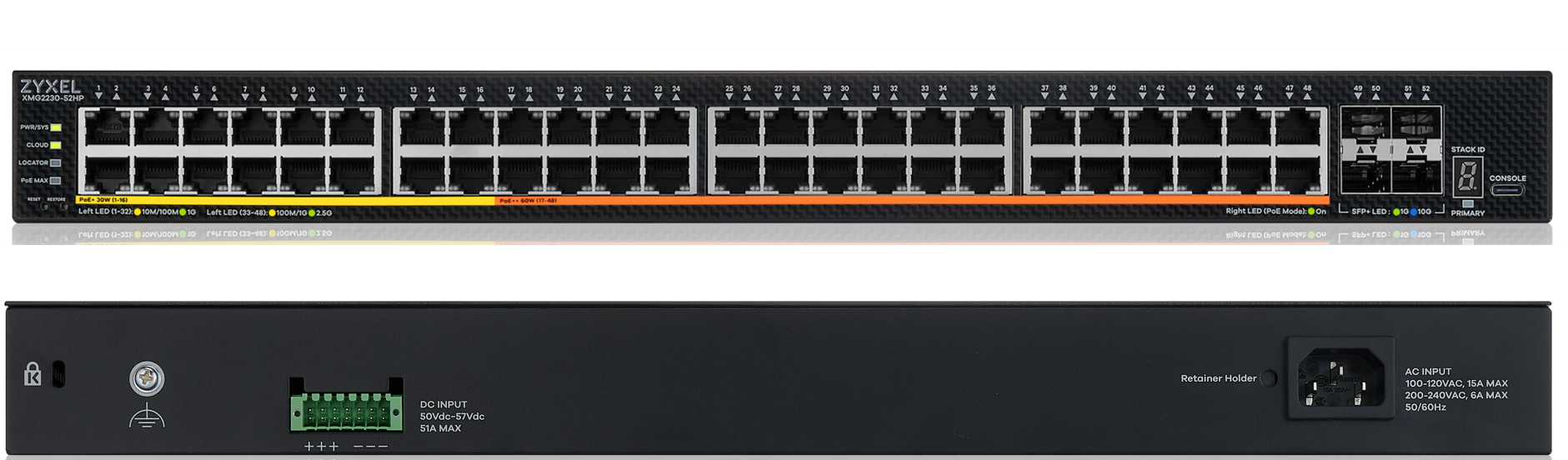

Сценарий 1: Высокомощное развертывание одного XMG2230-52HP

Этот пример показывает выделенный источник питания постоянного тока, выделенный для одного коммутатора XMG2230-52HP.

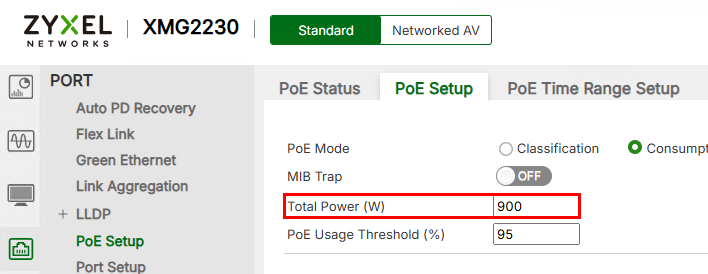

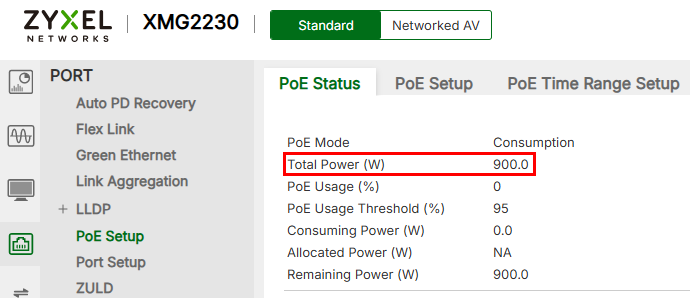

Сценарий 2: Один блок питания 2500 Вт DC на два коммутатора

Один блок питания постоянного тока может использоваться для питания нескольких коммутаторов XMG2230. В приведенном ниже примере распределяется доступная мощность с учетом того, что суммарная конфигурация PoE остается в пределах номинальной мощности блока питания после резервирования системной мощности для обоих коммутаторов.

Конфигурация через веб-интерфейс

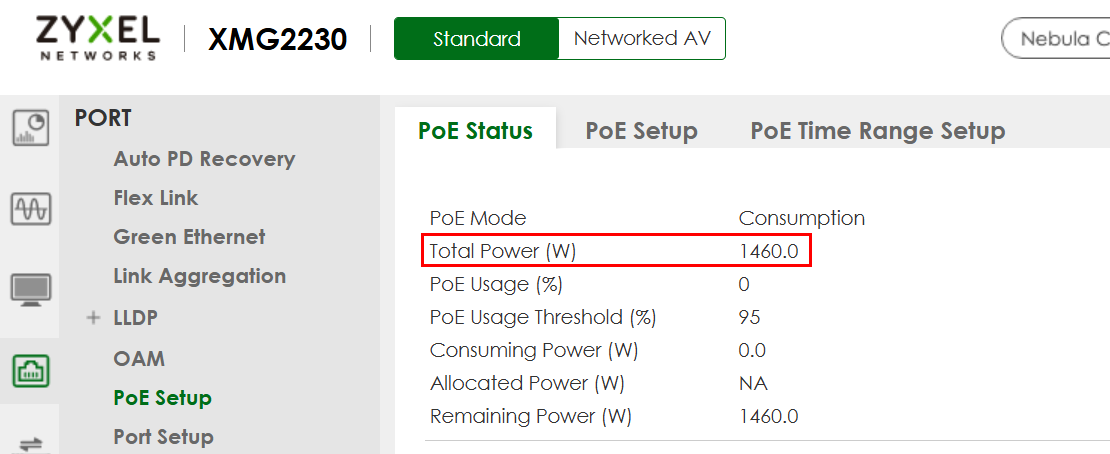

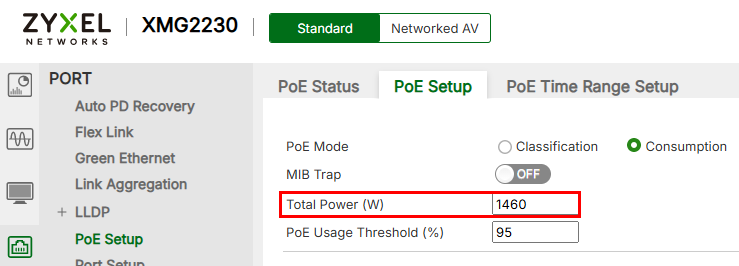

После загрузки коммутатора от входа DC настройте Общую мощность (Вт) через PORT > PoE Setup > PoE Setup. Нажмите Применить и сохраните конфигурацию. Затем проверьте значение в состоянии PoE.

Рекомендуемые модели внешних блоков питания постоянного тока

Delta: серия PMS 2,500 Вт / PMS-V2K5W1BTD

Meanwell: серия UHP-1500

Meanwell: серия UHP-2500
