De XMG2230-serie switches ondersteunen een dubbele voedingsarchitectuur bestaande uit een interne AC-voeding en een optionele externe DC-voeding. Terwijl de interne AC-voeding voldoende is voor standaardgebruik, maakt de DC-voeding specifieke implementatiescenario's mogelijk, zoals hogere PoE-vermogenbudgetten en DC-gebaseerde infrastructuurontwerpen.
Dit artikel legt uit hoe de DC-voeding in de praktijk werkt, met bijzondere aandacht voor het PoE-vermogenuitbreidingsgedrag, prioriteit van de voedingsbron en belangrijke overwegingen bij de implementatie.
Voorzorgsmaatregelen:
- Zorg ervoor dat de DC-voeding is losgekoppeld voordat u begint met installeren.
- Om het risico op elektrische schokken te verminderen, moet de switch correct worden geaard volgens pagina 50 van de gebruikershandleiding voordat u deze gebruikt. Als u de aarding niet kunt verifiëren, neem dan contact op met een gecertificeerde elektricien voor hulp.
- Hoogspannings-DC-voedingen en blootliggende stroomdraden zijn gevaarlijk. Om de veiligheid van de apparatuur en naleving van regelgeving te waarborgen, moeten DC-voedingsverbindingen worden uitgevoerd door een gecertificeerde elektricien.
- Bij het aansluiten van een DC-voeding op de switch, zorg ervoor dat de positieve en negatieve draden correct zijn aangesloten op de DC-klemmen volgens de DC-connector op het achterpaneel.

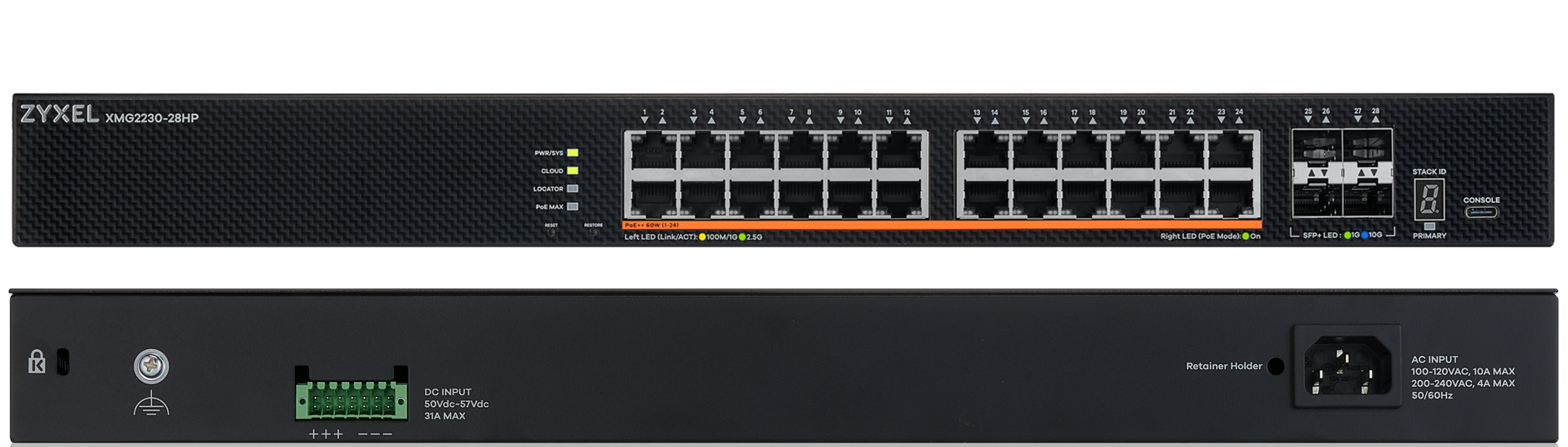

Toepasselijke modellen en vermogenbudget
| Model | DC-ingang | Maximaal DC-vermogenbudget | Typisch AC-vermogenbudget |
|---|---|---|---|
| XMG2230-28HP | 50–57 V | Tot 1440 W | Tot 700 W |
| XMG2230-52HP | 50–57 V | Tot 2400 W | Tot 960 W |
Opmerking
Als AC- en DC-voeding tegelijkertijd zijn aangesloten, geeft de switch prioriteit aan de AC-ingang. Om het uitgebreide PoE-vermogenbudget te gebruiken, moet de switch uitsluitend op DC-ingang werken.
Aanbeveling AWG-draad en berekening PoE-budget
Zyxel raadt aan om 16–28 AWG DC-draden te gebruiken om een stabiele stroomvoorziening te garanderen.
De onderstaande tabel geeft een planningsschatting op basis van 50 VDC en 10 A per 16 AWG positief/negatief draadeinde. Het toont hoe het toevoegen van extra draadeinden het beschikbare DC-vermogen voor het PoE-budget verhoogt.
| Draadparen | Berekeningsbasis | Geschat PoE-budget |
|---|---|---|
| 1 paar van 16 AWG | 50 V × 10 A | 500 W |
| 2 paar van 16 AWG | 50 V × 20 A | 1000 W |
| 3 paar van 16 AWG | 50 V × 30 A | 1500 W |
| 4 paar van 16 AWG | 50 V × 40 A | 2000 W |
| 5 paar van 16 AWG | 50 V × 50 A | 2500 W |
| 6 paar van 16 AWG | 50 V × 60 A | 3000 W |
Opmerking
Gebruik deze tabel alleen als ontwerpschatting. Het daadwerkelijk bruikbare vermogen wordt beperkt door het vermogen van de PSU, de DC-ingangsgrens van de switch, het PoE-budget van de switch, kabellengte, spanningsval, temperatuur, terminalclassificatie, overstroombeveiliging en lokale elektrische voorschriften.
Installatiestappen DC-voeding
Stap 1 - Controleer uitgang PSU
Controleer het label van de PSU of meet de DC-uitgang om te bevestigen dat de voeding 50–57 VDC levert voordat u deze op de switch aansluit.
Stap 2 - Identificeer polariteit en aarding
Bevestig of label duidelijk de geleiders +V, Aarde (GND) en −V voordat u ze in de klemmenblok steekt.
Stap 3 - Sluit de klemmenblok aan

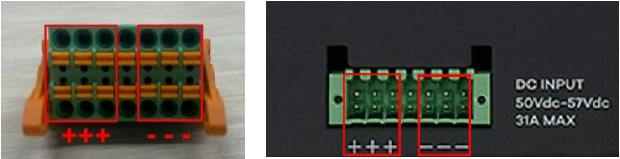

Controleer voordat u de zes draadparen op de DC-klemmenblok aansluit de oriëntatie van de klemmen ten opzichte van de DC-connector op het achterpaneel van de switch om omgekeerde polariteit te voorkomen. Stript ongeveer 1 cm (0,4 inch) isolatie van elk draadeinde om blootliggende koperdraad te minimaliseren wanneer u de draden in de DC-klemmenblok steekt.
Waarschuwing
1. Sluit geen draden aan op de middelste 2-pins van de DC-klemmenblok.
2. Voor aarding, sluit de aardingskabel aan op de aardingsschroef op het achterpaneel van de switch.
Stap 4 - Bevestig de DC-connector

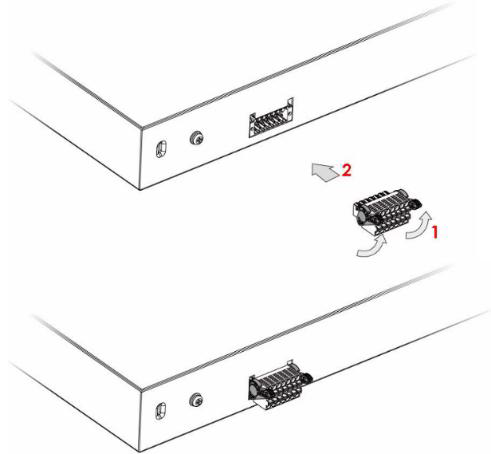

Til voor het plaatsen van de DC-klemmenblok in de DC-connector van de switch de hendels aan beide zijden omhoog.
Stap 5 - Zet aan en controleer werking
Zet de DC-voeding aan en controleer of de switch succesvol opstart. Controleer de status-LED's van de PSU en switch om normale werking te bevestigen.
Implementatiescenario's
De volgende voorbeelden tonen hoe één externe DC-voeding ofwel een enkele hoogvermogen switch of meerdere switches kan voeden.
Opmerking: Het is noodzakelijk om per switch 60 W te reserveren voor systeemwerking. Het volledig toewijzen van DC-vermogen aan Powered Devices (PD's) kan de voeding overbelasten, waardoor de beveiligingsmodus wordt geactiveerd en uitschakeling plaatsvindt.
Toepassingsomgeving
|
Scenario 1: Enkelvoudige XMG2230-52HP hoogvermogenimplementatie

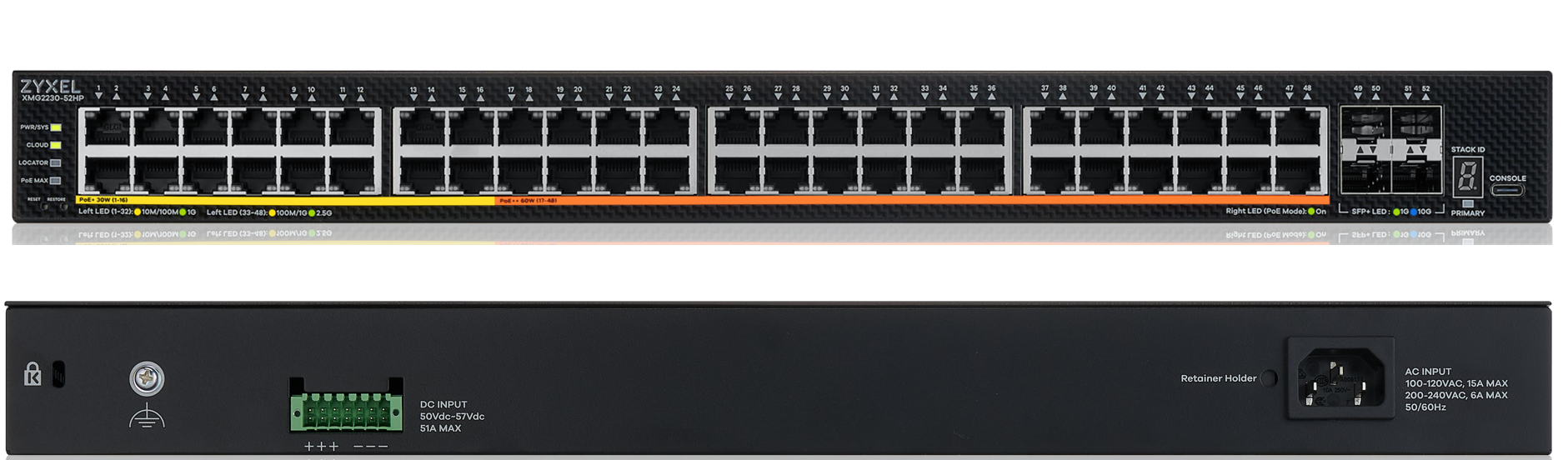

XMG2230-52HP switch.
| Apparaat | AWG-draadparen | Geconfigureerd totaal vermogen | Systeemreserve | Planningsbudget |
|---|---|---|---|---|
| XMG2230-52HP | 6 paar | 2400 W | 60 W | 2460 W |
| Resterend vermogen | — | — | — | 40 W |
Scenario 2: Eén 2500 W DC-voeding gedeeld door twee switches
Een enkele DC-voeding kan gedeeld worden door meerdere XMG2230 switches. Het onderstaande voorbeeld verdeelt het beschikbare vermogen terwijl de gecombineerde PoE-configuratie binnen de nominale capaciteit van de PSU blijft, nadat systeemvermogen voor beide switches is gereserveerd.
| Apparaat | AWG-draadparen | Geconfigureerd totaal vermogen | Systeemreserve | Planningsbudget |
|---|---|---|---|---|
| XMG2230-52HP | 4 paar | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 paar | 900 W | 60 W | 960 W |
| Totaal | 6 paar | 2360 W | 120 W | 2480 W |
| Resterend vermogen | — | — | — | 20 W |
Web GUI-configuratie

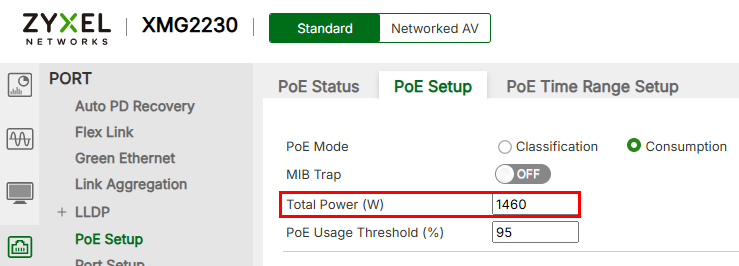

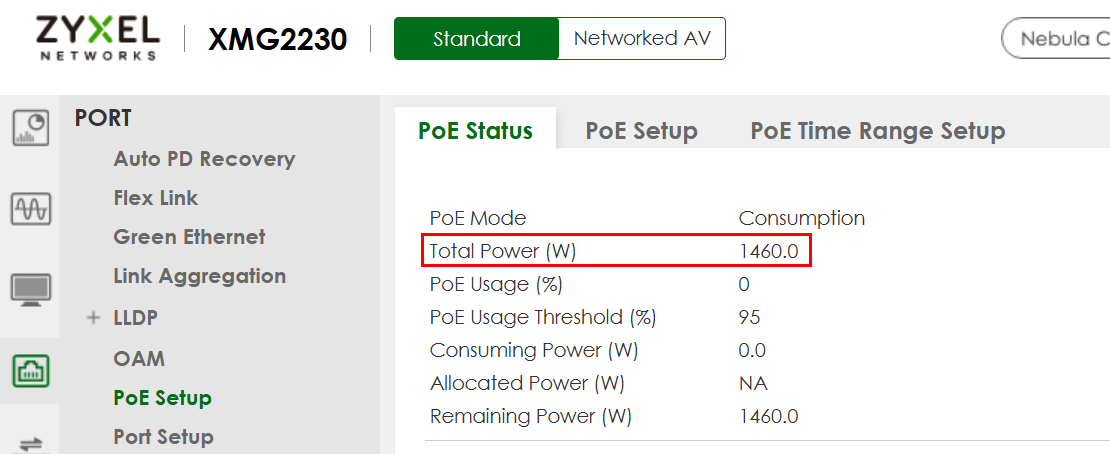

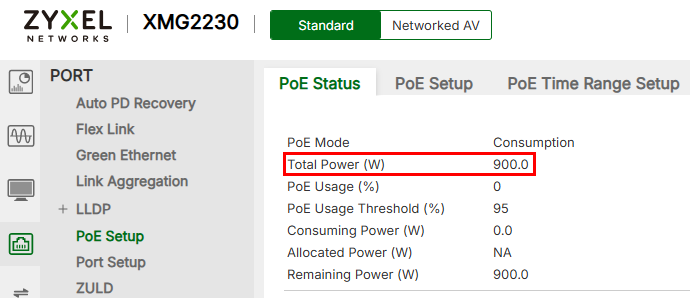

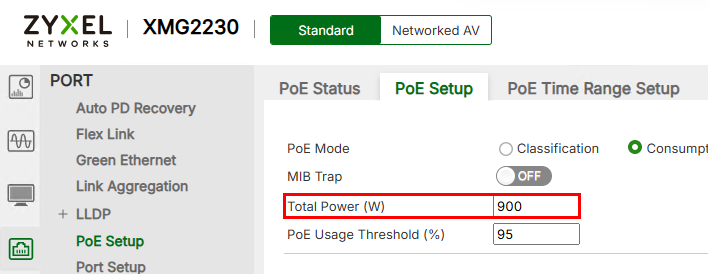

Nadat de switch is opgestart vanaf de DC-ingang, configureert u het totaalvermogen (W) via POORT > PoE-instellingen > PoE-instellingen. Klik op Toepassen en sla de configuratie op. Controleer vervolgens de waarde in PoE-status.
Aanbevolen externe DC-voedingsmodellen
Delta: PMS 2.500 W-serie / PMS-V2K5W1BTD
Meanwell: UHP-1500-serie
Meanwell: UHP-2500-serie
