Ingresso Alimentazione DC ed Estensione Alimentazione PoE sugli Switch della Serie XMG2230

Gli switch della serie XMG2230 supportano un'architettura di alimentazione duale composta da un alimentatore interno AC e un ingresso di alimentazione DC esterno opzionale. Mentre l'alimentatore AC interno è sufficiente per il funzionamento standard, l'ingresso di alimentazione DC consente scenari di distribuzione specifici come budget di potenza PoE più elevati e progettazioni di infrastrutture basate su DC.

Questo articolo spiega come funziona in pratica l'ingresso di alimentazione DC, con particolare attenzione al comportamento di estensione della potenza PoE, alla priorità della fonte di alimentazione e alle importanti considerazioni per la distribuzione.

Precauzioni:

• Assicurarsi che l'alimentatore DC sia scollegato prima dell'installazione.
• Per ridurre il rischio di scosse elettriche, mettere a terra correttamente lo switch secondo la pagina 50 della Guida Utente prima dell'uso. Se non è possibile verificare la messa a terra, contattare un elettricista certificato per assistenza.
• Gli alimentatori DC ad alta tensione e i fili di alimentazione esposti sono pericolosi. Per garantire la sicurezza dell'apparecchiatura e la conformità normativa, le connessioni di alimentazione DC devono essere eseguite da un elettricista certificato.
• Quando si collega un alimentatore DC allo switch, assicurarsi che i fili positivo e negativo siano correttamente collegati al blocco terminale DC secondo il connettore DC sul pannello posteriore.

Modelli Applicabili e Budget di Potenza

Nota

Se AC e DC sono collegati contemporaneamente, lo switch dà priorità all'ingresso AC. Per utilizzare il budget di potenza PoE esteso, assicurarsi che lo switch funzioni esclusivamente da ingresso DC.

Raccomandazione Fili AWG e Calcolo del Budget PoE

Zyxel raccomanda di usare fili DC da 16–28 AWG per garantire una fornitura di potenza stabile.

La tabella sottostante fornisce una stima di pianificazione basata su 50 VDC e 10 A per coppia di fili positivo/negativo 16 AWG. Illustra come l'aggiunta di ulteriori coppie di fili aumenti la potenza disponibile lato DC per il budget PoE.

Nota
Usare questa tabella solo come stima di progettazione. La potenza effettivamente utilizzabile è limitata dalla valutazione dell'alimentatore, dal limite di ingresso DC dello switch, dal budget PoE dello switch, dalla lunghezza del cavo, dalla caduta di tensione, dalla temperatura, dalla classificazione del terminale, dalla protezione da sovracorrente e dal codice elettrico locale.

Flusso di Lavoro per l'Installazione dell'Alimentazione DC

Passo 1 - Verificare l'uscita dell'alimentatore

Controllare l'etichetta dell'alimentatore o misurare l'uscita DC per confermare che l'alimentatore fornisca 50–57 VDC prima di collegarlo allo switch.

Passo 2 - Identificare polarità e terra

Confermare o etichettare chiaramente i conduttori +V, Messa a Terra (GND) e −V prima di inserirli nel blocco terminale.

Passo 3 - Cablaggio del blocco terminale

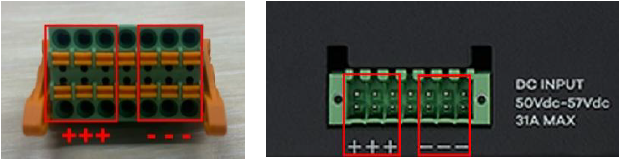

Prima di collegare le sei coppie di fili al blocco terminale DC, verificare l'orientamento del terminale rispetto al connettore DC dello switch sul pannello posteriore per evitare inversioni di polarità. Spellare circa 1 cm (0,4 in.) di isolamento da ogni estremità del filo per minimizzare il rame esposto durante l'inserimento nel blocco terminale DC.

Attenzione
1. Non collegare fili ai 2 pin centrali del blocco terminale DC.
2. Per scopi di messa a terra, collegare il cavo di terra alla vite di messa a terra sul pannello posteriore dello switch.

Passo 4 - Collegare il connettore DC

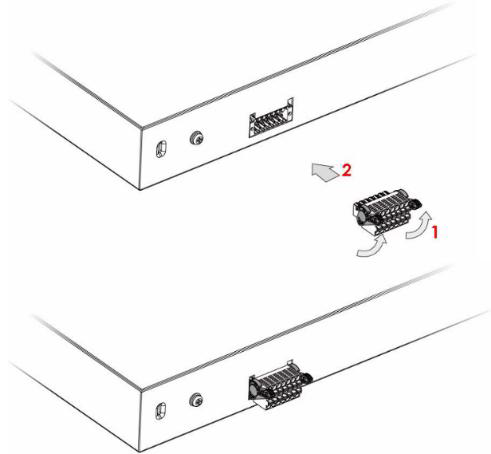

Prima di inserire il blocco terminale DC nel connettore DC dello Switch, sollevare le leve su entrambi i lati.

Passo 5 - Accendere e verificare il funzionamento

Accendere l'alimentatore DC e verificare che lo switch si avvii correttamente. Controllare i LED di stato dell'alimentatore e dello switch per confermare il funzionamento normale.

Scenari di Distribuzione

Gli esempi seguenti mostrano come un singolo alimentatore DC esterno possa alimentare uno switch ad alta potenza singolo o più switch.

Nota: È necessario riservare 60 W per il funzionamento del sistema su ciascuno switch. Allocare tutta la potenza DC ai dispositivi alimentati (PD) potrebbe sovraccaricare l'alimentatore, attivando la modalità di protezione e causando lo spegnimento.

Ambiente di Applicazione

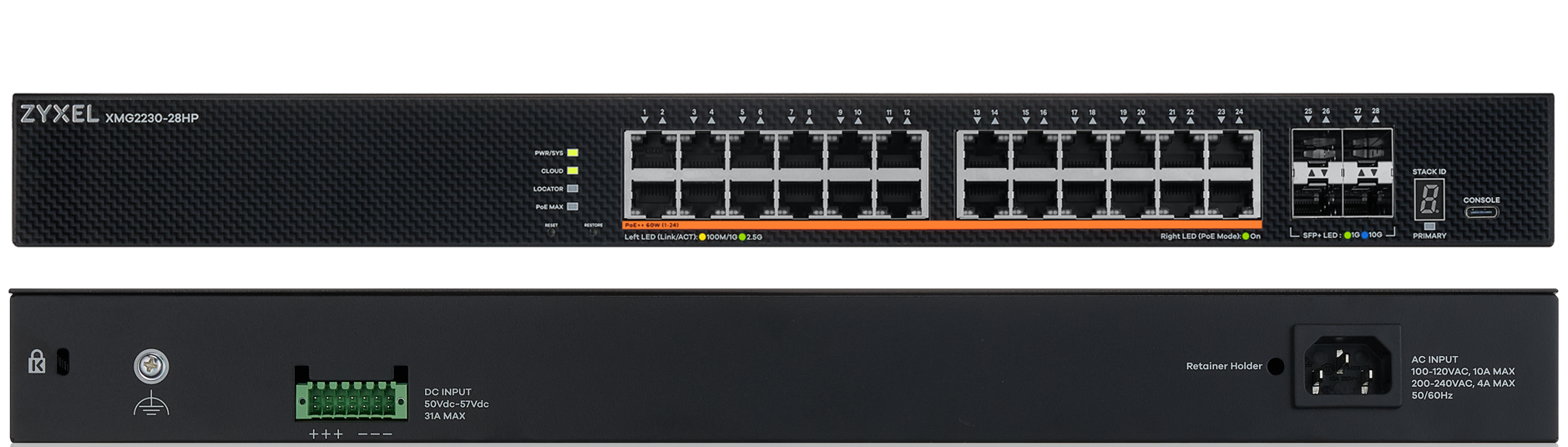

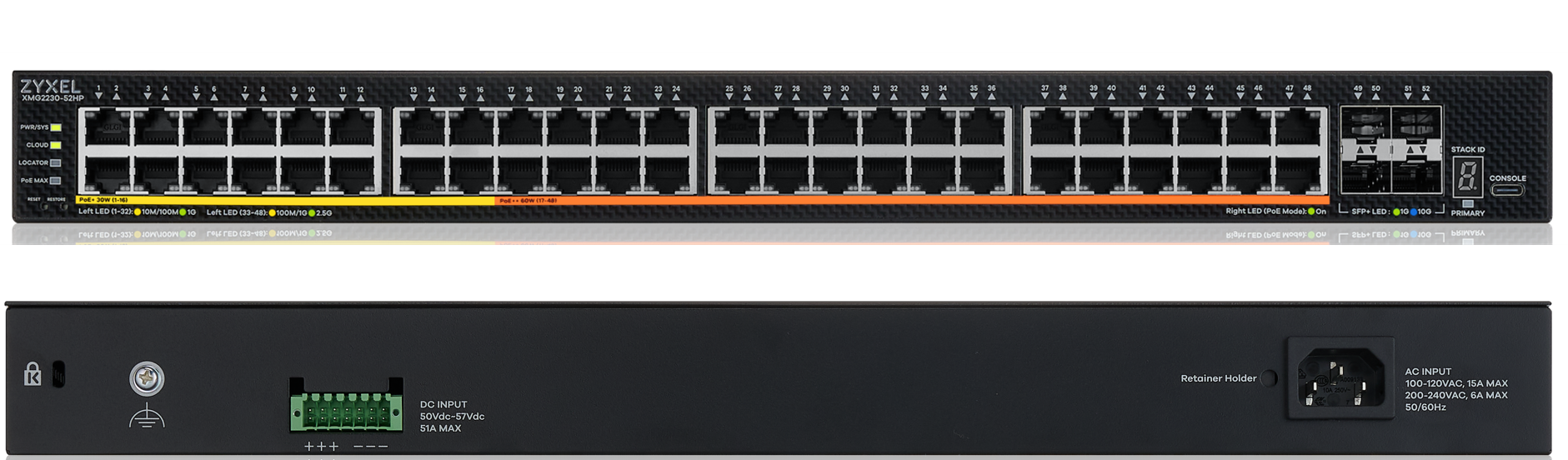

Switch: uno XMG2230-28HP e uno XMG2230-52HP Alimentatore DC 54V, con uscita massima di 2500W Sei coppie di fili positivo e negativo 16 AWG Blocco terminale D-sub a 14 pin (dalla scatola marrone dello switch)

Scenario 1: Distribuzione ad alta potenza singola XMG2230-52HP

Questo esempio mostra una fonte di alimentazione DC dedicata assegnata a un singolo switch XMG2230-52HP.

Scenario 2: Un alimentatore DC da 2500 W condiviso da due switch

Un singolo alimentatore DC può essere condiviso tra più switch XMG2230. L'esempio sottostante assegna la potenza disponibile mantenendo la configurazione PoE combinata entro la capacità nominale dell'alimentatore dopo aver riservato la potenza di sistema per entrambi gli switch.

Configurazione tramite Web GUI

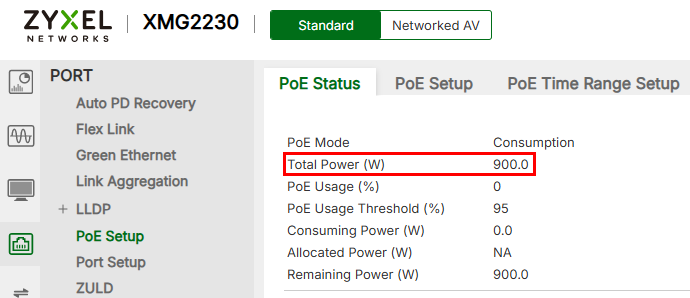

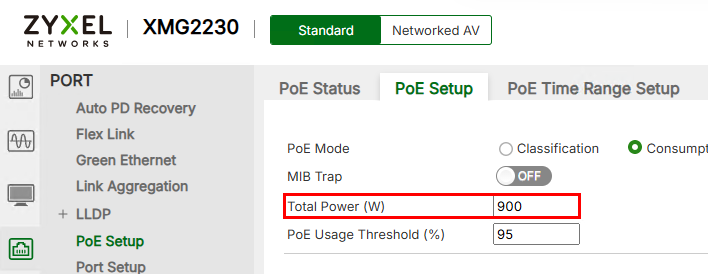

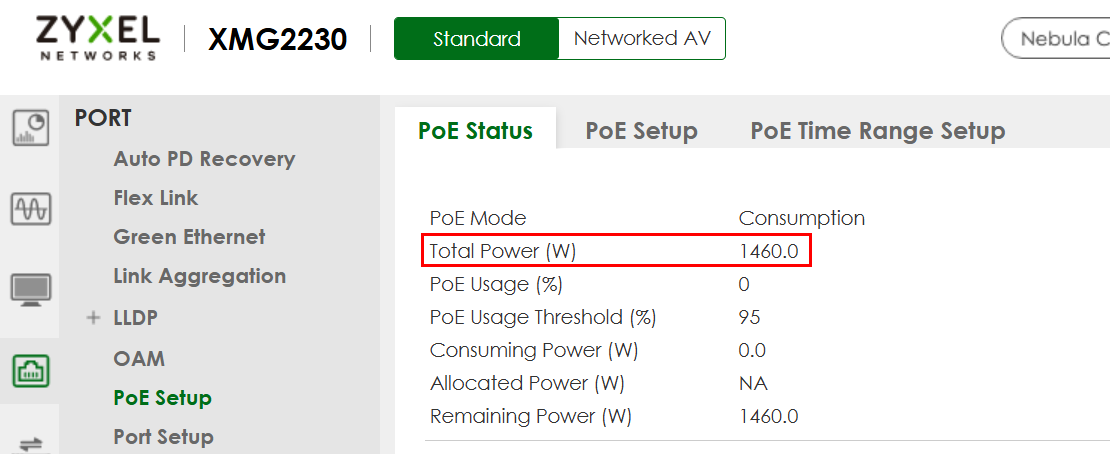

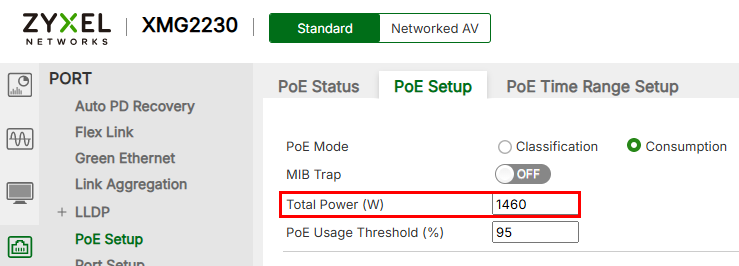

Dopo che lo switch si è avviato dall'ingresso DC, configurare la Potenza Totale (W) tramite PORT > PoE Setup > PoE Setup. Fare clic su Applica e salvare la configurazione. Quindi verificare il valore in PoE Status.

Modelli Raccomandati di Alimentatori DC Esterni

Delta: Serie PMS 2.500 W / PMS-V2K5W1BTD

Meanwell: Serie UHP-1500

Meanwell: Serie UHP-2500
