Przełączniki serii XMG2230 obsługują podwójną architekturę zasilania składającą się z wewnętrznego zasilacza AC oraz opcjonalnego zewnętrznego wejścia zasilania DC. Chociaż wewnętrzny zasilacz AC jest wystarczający do standardowej pracy, wejście zasilania DC umożliwia specyficzne scenariusze wdrożeniowe, takie jak wyższe budżety mocy PoE oraz projekty infrastruktury oparte na zasilaniu DC.
W tym artykule wyjaśniono, jak działa wejście zasilania DC w praktyce, ze szczególnym uwzględnieniem zachowania rozszerzenia mocy PoE, priorytetu źródła zasilania oraz ważnych kwestii związanych z wdrożeniem.
Środki ostrożności:
- Upewnij się, że zasilacz DC jest odłączony przed instalacją.
- Aby zmniejszyć ryzyko porażenia prądem, poprawnie uziem przełącznik zgodnie ze stroną 50 Przewodnika użytkownika przed rozpoczęciem pracy. Jeśli nie możesz zweryfikować uziemienia, skontaktuj się z certyfikowanym elektrykiem.
- Wysokonapięciowe zasilacze DC oraz odsłonięte przewody zasilające są niebezpieczne. Aby zapewnić bezpieczeństwo sprzętu i zgodność z przepisami, połączenia zasilania DC muszą być wykonywane przez certyfikowanego elektryka.
- Podczas podłączania zasilacza DC do przełącznika upewnij się, że przewody dodatni i ujemny są prawidłowo podłączone do listwy zaciskowej DC zgodnie z złączem DC na panelu tylnym.
Modele i budżet mocy
| Model | Wejście DC | Maksymalny budżet mocy DC | Typowy budżet mocy AC |
|---|---|---|---|

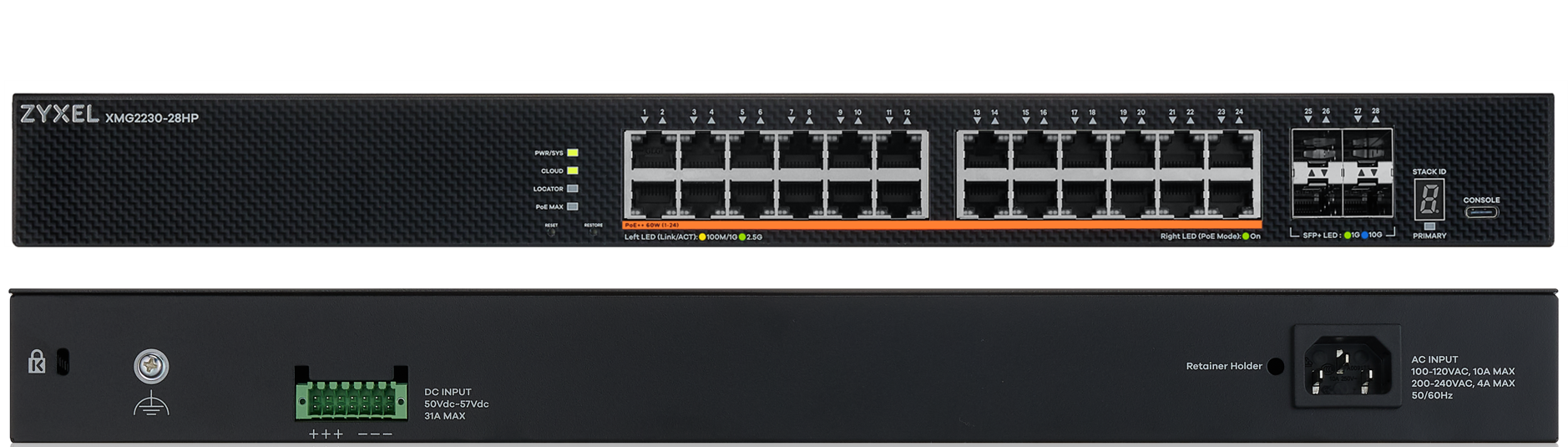

| XMG2230-28HP | 50–57 V | Do 1440 W | Do 700 W |

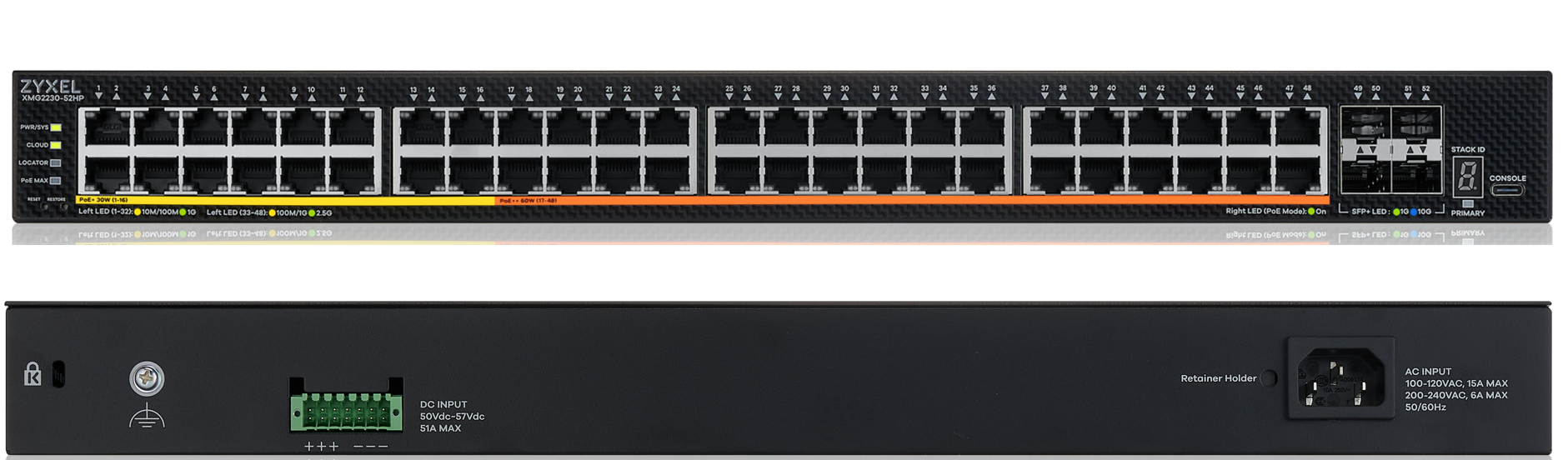

| XMG2230-52HP | 50–57 V | Do 2400 W | Do 960 W |
Uwaga
Jeśli zasilanie AC i DC jest podłączone jednocześnie, przełącznik priorytetowo traktuje wejście AC. Aby korzystać z rozszerzonego budżetu mocy PoE, upewnij się, że przełącznik działa wyłącznie z wejścia DC.
Zalecenia dotyczące przewodów AWG i obliczanie budżetu PoE
Firma Zyxel zaleca stosowanie przewodów DC o grubości 16–28 AWG w celu zapewnienia stabilnego dostarczania zasilania.
Poniższa tabela przedstawia szacunkową kalkulację opartą na 50 VDC i 10 A na parę przewodów dodatnich/ujemnych 16 AWG. Ilustruje, jak dodanie kolejnych par przewodów zwiększa dostępną moc po stronie DC dla budżetu PoE.
| Liczba par przewodów | Podstawa obliczeń | Szacowany budżet PoE |
|---|---|---|
| 1 para 16 AWG | 50 V × 10 A | 500 W |
| 2 pary 16 AWG | 50 V × 20 A | 1000 W |
| 3 pary 16 AWG | 50 V × 30 A | 1500 W |
| 4 pary 16 AWG | 50 V × 40 A | 2000 W |
| 5 par 16 AWG | 50 V × 50 A | 2500 W |
| 6 par 16 AWG | 50 V × 60 A | 3000 W |
Uwaga
Używaj tej tabeli wyłącznie jako szacunku projektowego. Rzeczywista dostępna moc jest ograniczona przez parametry zasilacza, limit wejścia DC przełącznika, budżet PoE przełącznika, długość kabla, spadek napięcia, temperaturę, parametry zacisków, zabezpieczenia przeciwprzeciążeniowe oraz lokalne przepisy elektryczne.
Procedura instalacji zasilania DC
Krok 1 - Zweryfikuj wyjście zasilacza
Sprawdź etykietę zasilacza lub zmierz wyjście DC, aby potwierdzić, że zasilacz dostarcza 50–57 VDC przed podłączeniem do przełącznika.
Krok 2 - Określ polaryzację i uziemienie
Potwierdź lub wyraźnie oznacz przewody +V, Ziemia (GND) oraz −V przed włożeniem ich do listwy zaciskowej.
Krok 3 - Podłącz przewody do listwy zaciskowej

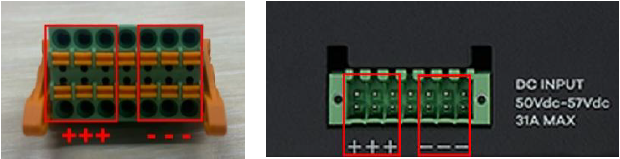

Przed podłączeniem sześciu par przewodów do listwy zaciskowej DC, sprawdź orientację zacisków względem złącza DC na panelu tylnym przełącznika, aby uniknąć odwrotnej polaryzacji. Usuń około 1 cm (0,4 cala) izolacji z końców każdego przewodu, aby zminimalizować odsłoniętą miedź podczas wkładania przewodów do listwy zaciskowej DC.
Ostrzeżenie
1. Nie podłączaj żadnych przewodów do środkowych 2 pinów listwy zaciskowej DC.
2. W celach uziemienia podłącz przewód uziemiający do śruby uziemiającej na panelu tylnym przełącznika.
Krok 4 - Przymocuj złącze DC

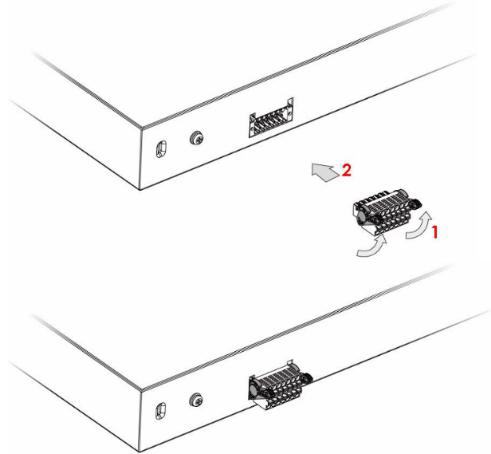

Przed włożeniem listwy zaciskowej DC do złącza DC przełącznika, podnieś dźwignie po obu stronach.
Krok 5 - Włącz zasilanie i zweryfikuj działanie
Włącz zasilacz DC i sprawdź, czy przełącznik uruchomił się poprawnie. Sprawdź diody LED zasilacza i przełącznika, aby potwierdzić prawidłową pracę.
Scenariusze wdrożeniowe
Poniższe przykłady pokazują, jak jeden zewnętrzny zasilacz DC może zasilać pojedynczy przełącznik wysokiej mocy lub wiele przełączników.
Uwaga: Należy zarezerwować 60 W na działanie systemu na każdym przełączniku. Przeznaczenie całej mocy DC na urządzenia zasilane (PD) może przeciążyć zasilacz, uruchomić tryb ochrony i spowodować wyłączenie.
Środowisko zastosowania
|
Scenariusz 1: Pojedyncze wdrożenie wysokiej mocy XMG2230-52HP
Ten przykład pokazuje dedykowane źródło zasilania DC przypisane do pojedynczego przełącznika XMG2230-52HP.
| Urządzenie | Liczba par przewodów AWG | Skonfigurowana moc całkowita | Rezerwa systemowa | Budżet planowania |
|---|---|---|---|---|
| XMG2230-52HP | 6 par | 2400 W | 60 W | 2460 W |
| Pozostała moc | — | — | — | 40 W |
Scenariusz 2: Jeden zasilacz DC 2500 W współdzielony przez dwa przełączniki
Jeden zasilacz DC może być współdzielony przez wiele przełączników XMG2230. Poniższy przykład pokazuje, jak przydzielić dostępną moc, utrzymując łączną konfigurację PoE w granicach nominalnej mocy zasilacza po zarezerwowaniu mocy systemowej dla obu przełączników.
| Urządzenie | Liczba par przewodów AWG | Skonfigurowana moc całkowita | Rezerwa systemowa | Budżet planowania |
|---|---|---|---|---|
| XMG2230-52HP | 4 pary | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 pary | 900 W | 60 W | 960 W |
| Razem | 6 par | 2360 W | 120 W | 2480 W |
| Pozostała moc | — | — | — | 20 W |
Konfiguracja w interfejsie Web GUI

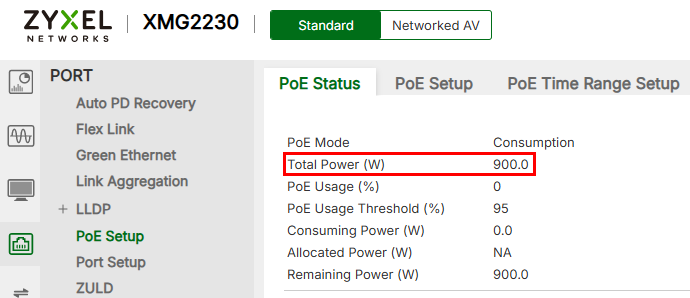

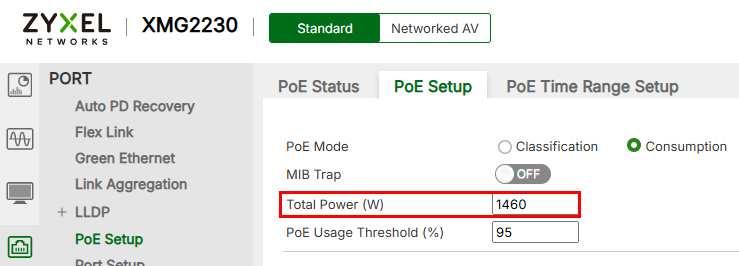

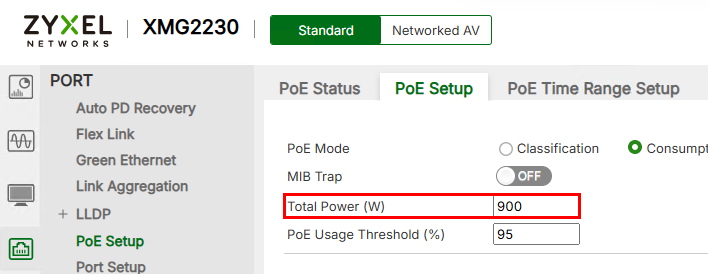

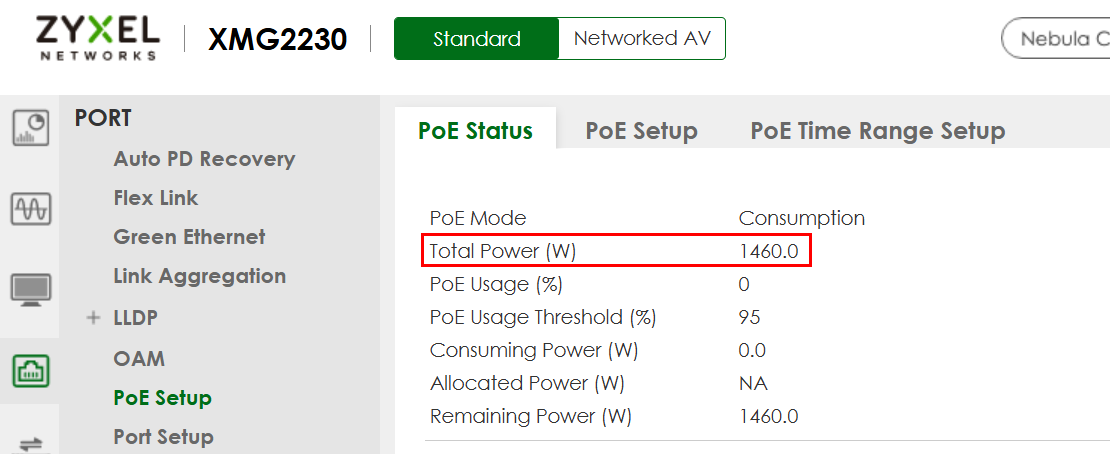

Po uruchomieniu przełącznika z wejścia DC, skonfiguruj całkowitą moc (W) w PORT > PoE Setup > PoE Setup. Kliknij Zastosuj i zapisz konfigurację. Następnie zweryfikuj wartość w statusie PoE.
Zalecane modele zewnętrznych zasilaczy DC
Delta: seria PMS 2,500 W / PMS-V2K5W1BTD
Meanwell: seria UHP-1500
Meanwell: seria UHP-2500
