Entrée d'alimentation DC et extension d'alimentation PoE sur les commutateurs de la série XMG2230

Les commutateurs de la série XMG2230 prennent en charge une architecture d'alimentation double composée d'une alimentation interne en courant alternatif (AC) et d'une entrée d'alimentation externe en courant continu (DC) optionnelle. Alors que l'alimentation interne en AC est suffisante pour une utilisation standard, l'entrée d'alimentation DC permet des scénarios de déploiement spécifiques tels que des budgets d'alimentation PoE plus élevés et des conceptions d'infrastructure basées sur le DC.

Cet article explique le fonctionnement pratique de l'entrée d'alimentation DC, en mettant particulièrement l'accent sur le comportement d'extension de la puissance PoE, la priorité des sources d'alimentation et les considérations importantes pour le déploiement.

Précautions :

• Assurez-vous que l'alimentation DC est déconnectée avant l'installation.
• Pour réduire le risque de choc électrique, mettez correctement le commutateur à la terre conformément à la page 50 du Guide de l'utilisateur avant la mise en service. Si vous ne pouvez pas vérifier la mise à la terre, contactez un électricien certifié pour obtenir de l'aide.
• Les alimentations DC haute tension et les fils d'alimentation exposés sont dangereux. Pour garantir la sécurité de l'équipement et la conformité réglementaire, les connexions d'alimentation DC doivent être effectuées par un électricien certifié.
• Lors de la connexion d'une alimentation DC au commutateur, assurez-vous que les fils positifs et négatifs sont correctement connectés au bornier DC conformément au connecteur DC sur le panneau arrière.

Modèles applicables et budget d'alimentation

Remarque

Si l'alimentation AC et DC sont connectées en même temps, le commutateur privilégie l'entrée AC. Pour utiliser le budget d'alimentation PoE étendu, assurez-vous que le commutateur fonctionne uniquement à partir de l'entrée DC.

Recommandation de câble AWG et calcul du budget PoE

Zyxel recommande d'utiliser des câbles DC de 16 à 28 AWG pour assurer une alimentation stable.

Le tableau ci-dessous fournit une estimation de planification basée sur 50 VDC et 10 A par paire de fils positifs/négatifs en 16 AWG. Il illustre comment l'ajout de paires de fils supplémentaires augmente la puissance disponible côté DC pour le budget PoE.

Remarque
Utilisez ce tableau uniquement comme estimation de conception. La puissance réellement utilisable est limitée par la capacité de l'alimentation, la limite d'entrée DC du commutateur, le budget PoE du commutateur, la longueur du câble, la chute de tension, la température, la capacité des bornes, la protection contre les surintensités et le code électrique local.

Flux d'installation de l'alimentation DC

Étape 1 - Vérifier la sortie de l'alimentation

Vérifiez l'étiquette de l'alimentation ou mesurez la sortie DC pour confirmer que l'alimentation fournit 50–57 VDC avant de la connecter au commutateur.

Étape 2 - Identifier la polarité et la mise à la terre

Confirmez ou étiquetez clairement les conducteurs +V, Terre (GND) et −V avant de les insérer dans le bornier.

Étape 3 - Câbler le bornier

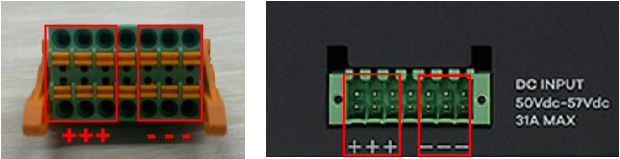

Avant de connecter les six paires de fils au bornier DC, vérifiez l'orientation des bornes par rapport au connecteur DC du commutateur situé sur le panneau arrière afin d'éviter une inversion de polarité. Dénudez environ 1 cm (0,4 pouce) d'isolant à chaque extrémité des fils pour minimiser le cuivre exposé lors de l'insertion dans le bornier DC.

Attention
1. Ne connectez aucun fil aux deux broches centrales du bornier DC.
2. Pour la mise à la terre, connectez le câble de terre à la vis de mise à la terre sur le panneau arrière du commutateur.

Étape 4 - Fixer le connecteur DC

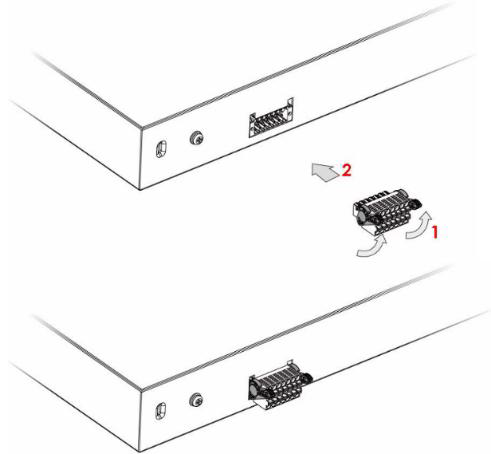

Avant d'insérer le bornier DC dans le connecteur DC du commutateur, relevez les leviers des deux côtés.

Étape 5 - Mettre sous tension et vérifier le fonctionnement

Allumez l'alimentation DC et vérifiez que le commutateur démarre correctement. Contrôlez les voyants d'état de l'alimentation et du commutateur pour confirmer un fonctionnement normal.

Scénarios de déploiement

Les exemples suivants montrent comment une alimentation DC externe peut alimenter un commutateur haute puissance unique ou plusieurs commutateurs.

Remarque : Il est nécessaire de réserver 60 W pour le fonctionnement système de chaque commutateur. Allouer toute la puissance DC aux dispositifs alimentés (PD) peut surcharger l'alimentation, déclencher le mode de protection et provoquer un arrêt.

Environnement d'application

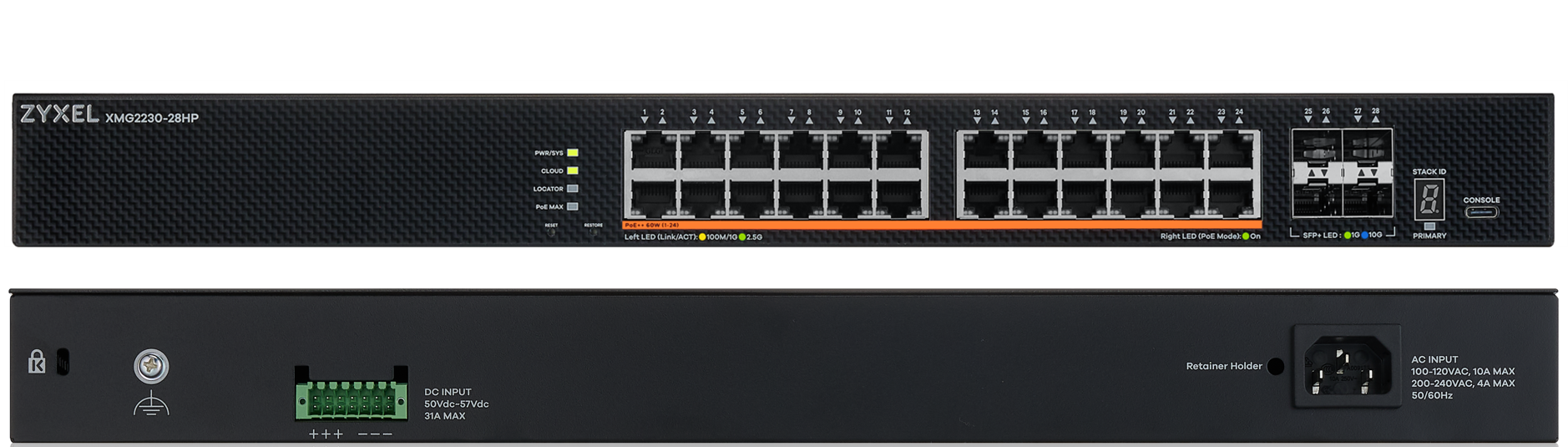

Commutateurs : un XMG2230-28HP et un XMG2230-52HP Alimentation DC 54 V, avec une puissance maximale de sortie de 2500 W Six paires de fils positifs et négatifs en 16 AWG Bornier D-sub 14 broches (depuis la boîte marron du commutateur)

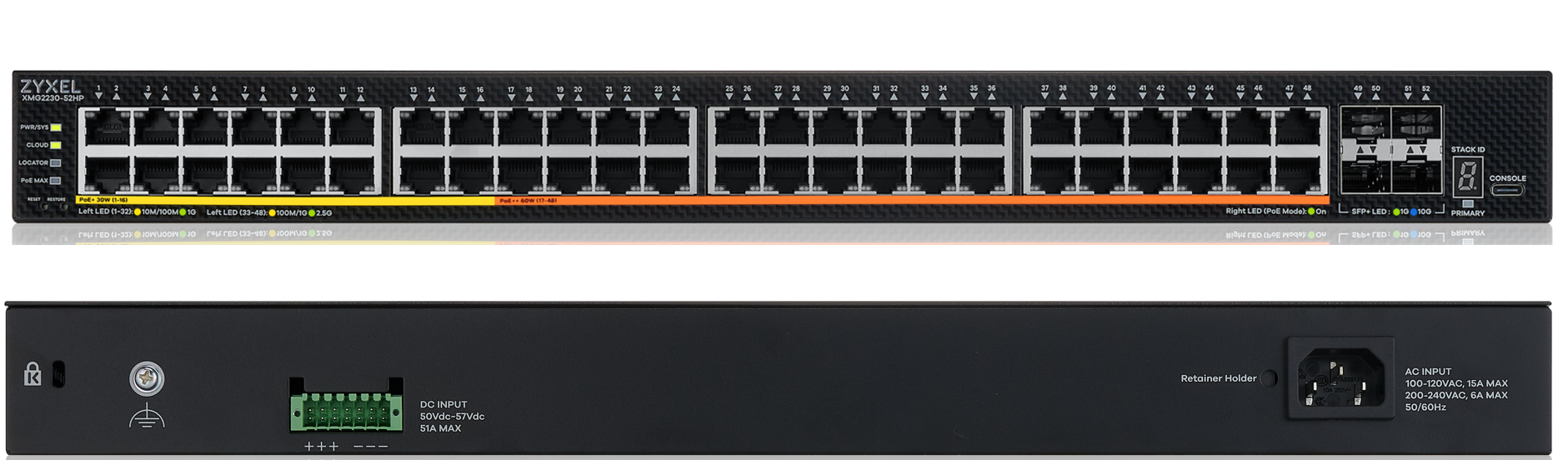

Scénario 1 : Déploiement haute puissance d'un seul XMG2230-52HP

Cet exemple montre une source d'alimentation DC dédiée allouée à un seul commutateur XMG2230-52HP.

Scénario 2 : Une alimentation DC 2500 W partagée par deux commutateurs

Une seule alimentation DC peut être partagée entre plusieurs commutateurs XMG2230. L'exemple ci-dessous alloue la puissance disponible tout en maintenant la configuration PoE combinée dans la capacité nominale de l'alimentation après réservation de la puissance système pour les deux commutateurs.

Configuration via l'interface Web

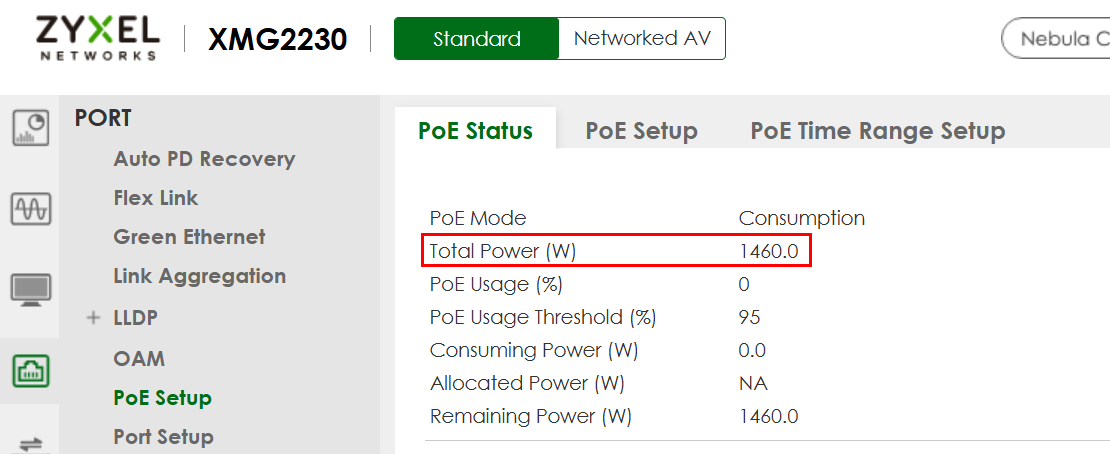

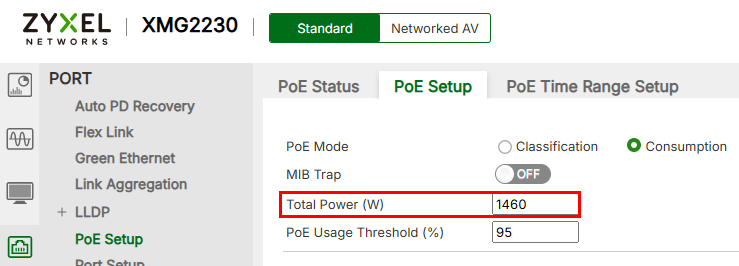

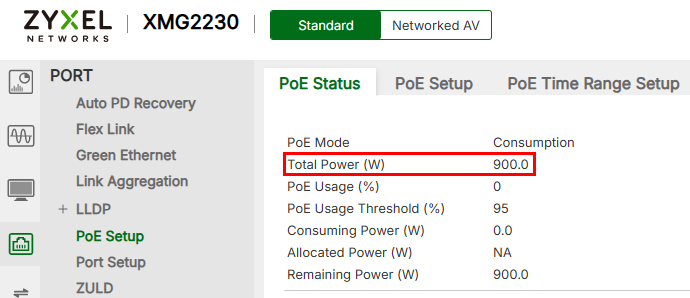

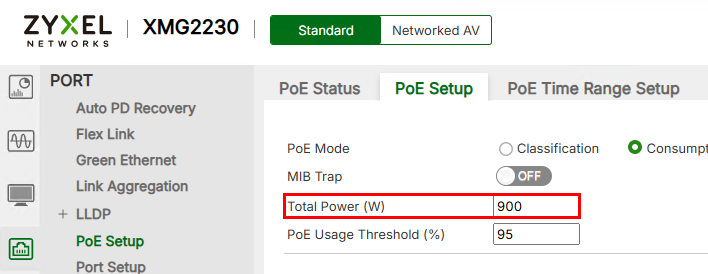

Après que le commutateur ait démarré à partir de l'entrée DC, configurez la puissance totale (W) via PORT > Configuration PoE > Configuration PoE. Cliquez sur Appliquer et enregistrez la configuration. Vérifiez ensuite la valeur dans l'état PoE.

Modèles recommandés d'alimentations DC externes

Delta : Série PMS 2 500 W / PMS-V2K5W1BTD

Meanwell : Série UHP-1500

Meanwell : Série UHP-2500
