XMG2230-sarjan kytkimet tukevat kaksinkertaista virtarakennetta, joka koostuu sisäisestä AC-virtalähteestä ja valinnaisesta ulkoisesta DC-virtasyötöstä. Vaikka sisäinen AC-virtalähde riittää normaaliin käyttöön, DC-virtasyöttö mahdollistaa tietyt käyttötapaukset, kuten suuremmat PoE-virtabudjetit ja DC-pohjaiset infrastruktuurisuunnittelut.
Tässä artikkelissa selitetään, miten DC-virtasyöttö toimii käytännössä, erityisesti PoE-virtalaajennuksen käyttäytymisen, virtalähteen priorisoinnin ja tärkeiden käyttöönottohuomioiden näkökulmasta.
Varotoimet:
- Varmista, että DC-virtalähde on irrotettu ennen asennusta.
- Sähköiskun riskin vähentämiseksi maadoita kytkin asianmukaisesti käyttöoppaan sivun 50 ohjeiden mukaisesti ennen käyttöä. Jos et voi varmistaa maadoitusta, ota yhteyttä sertifioituun sähköasentajaan.
- Korkeajännitteiset DC-virtalähteet ja paljaat virtajohdot ovat vaarallisia. Laitteiston turvallisuuden ja säädösten noudattamisen varmistamiseksi DC-virtayhteydet tulee tehdä sertifioidun sähköasentajan toimesta.
- Kun liität DC-virtalähteen kytkimeen, varmista, että positiiviset ja negatiiviset johdot on kytketty oikein DC-liittimeen takapaneelin DC-liittimen mukaisesti.
Soveltuvat mallit ja virtabudjetti
| Malli | DC-syöttö | Maksimi DC-virtabudjetti | Tyypillinen AC-virtabudjetti |
|---|---|---|---|

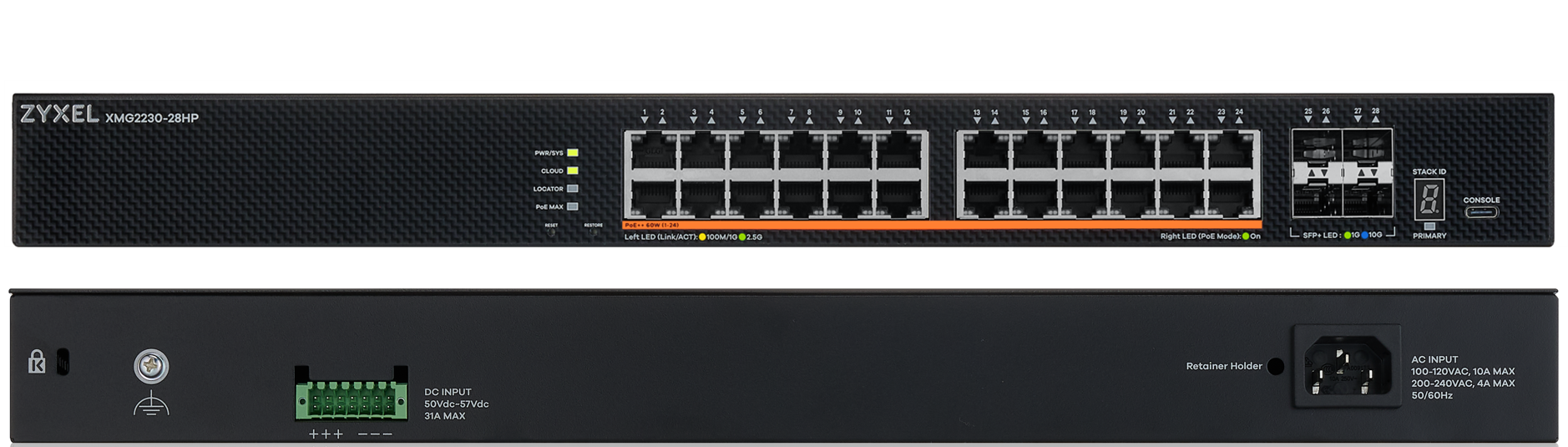

| XMG2230-28HP | 50–57 V | Jopa 1440 W | Jopa 700 W |

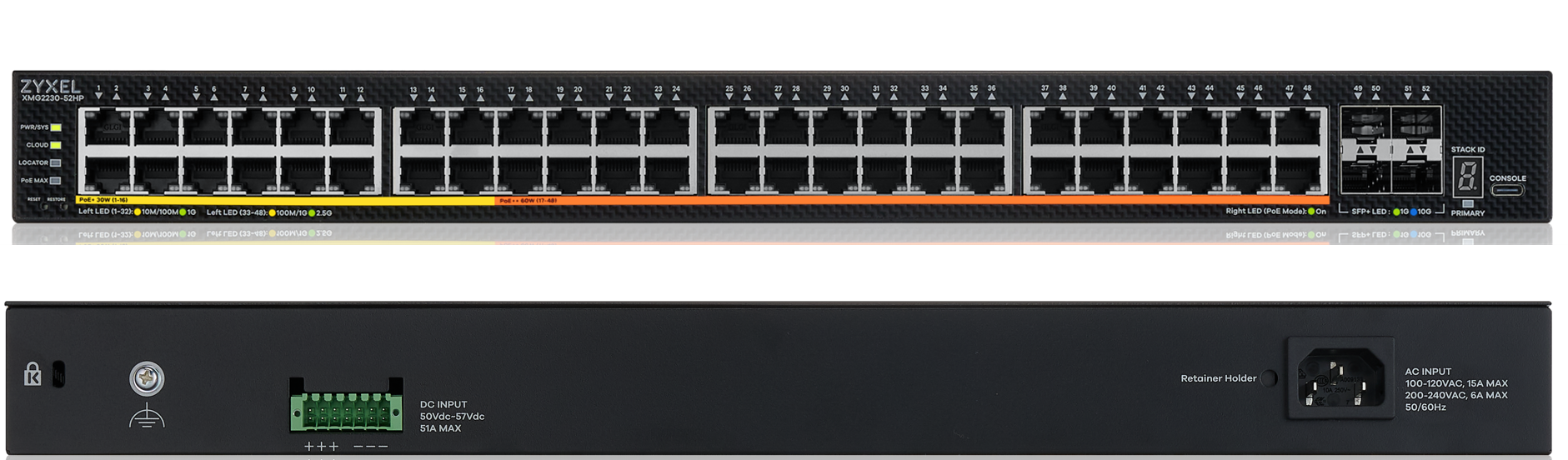

| XMG2230-52HP | 50–57 V | Jopa 2400 W | Jopa 960 W |
Huomautus
Jos AC- ja DC-virtasyötöt ovat kytkettyinä samanaikaisesti, kytkin priorisoi AC-syötön. Jotta laajennettua PoE-virtabudjettia voi käyttää, varmista, että kytkin toimii vain DC-syötöllä.
AWG-johtosuositus ja PoE-budjetin laskenta
Zyxel suosittelee käyttämään 16–28 AWG DC-johtoja vakaaseen virtatoimitukseen.
Alla oleva taulukko tarjoaa suunnitteluarvion perustuen 50 VDC ja 10 A per 16 AWG positiivinen/negatiivinen johdinkpari. Se havainnollistaa, kuinka lisäjohtoparien lisääminen kasvattaa DC-puolen saatavilla olevaa tehoa PoE-budjetille.
| Johtoparit | Laskentaperuste | Arvioitu PoE-budjetti |
|---|---|---|
| 1 pari 16 AWG | 50 V × 10 A | 500 W |
| 2 paria 16 AWG | 50 V × 20 A | 1000 W |
| 3 paria 16 AWG | 50 V × 30 A | 1500 W |
| 4 paria 16 AWG | 50 V × 40 A | 2000 W |
| 5 paria 16 AWG | 50 V × 50 A | 2500 W |
| 6 paria 16 AWG | 50 V × 60 A | 3000 W |
Huomautus
Käytä tätä taulukkoa vain suunnitteluarviona. Todellinen käytettävissä oleva teho on rajoitettu virtalähteen luokituksella, kytkimen DC-syöttörajoituksella, kytkimen PoE-budjetilla, kaapelin pituudella, jännitehäviöllä, lämpötilalla, liittimen luokituksella, ylivirtasuojalla ja paikallisilla sähkösäännöksillä.
DC-virtasyötön asennusprosessi
Vaihe 1 - Tarkista virtalähteen lähtö
Tarkista virtalähteen etiketti tai mittaa DC-lähtö varmistaaksesi, että virtalähde tarjoaa 50–57 VDC ennen liittämistä kytkimeen.
Vaihe 2 - Määritä napaisuus ja maadoitus
Varmista tai merkitse selkeästi +V, Maadoitus (GND) ja −V johdot ennen niiden asettamista liitinlohkoon.
Vaihe 3 - Johdota liitinlohko

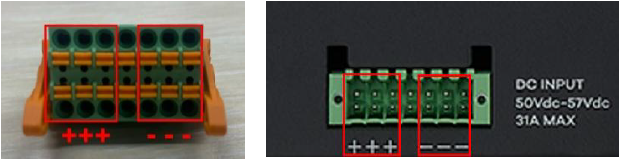

Ennen kuin liität kuusi johdinparia DC-liitinlohkoon, tarkista liittimen suuntaus takapaneelin DC-liittimen mukaan kytkennän napaisuuden kääntymisen välttämiseksi. Kuori noin 1 cm (0,4 tuumaa) eristettä jokaisen johdon päästä minimoidaksesi paljaan kuparin määrän, kun johdot asetetaan DC-liitinlohkoon.
Varoitus
1. Älä kytke johtoja DC-liitinlohkon keskimmäiseen 2-napaisiin liittimiin.
2. Maadoitusta varten liitä maadoituskaapeli kytkimen takapaneelin maadoitusruuviin.

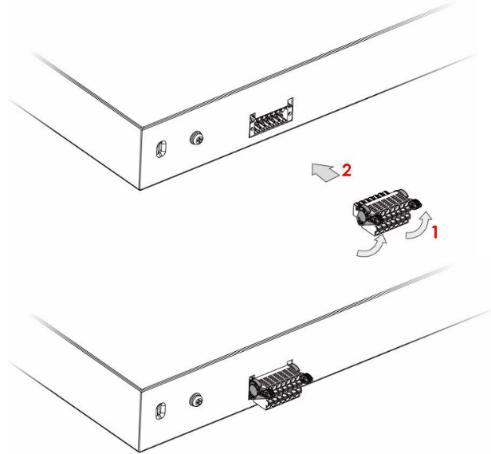

Vaihe 4 - Kiinnitä DC-liitin
Ennen kuin asetat DC-liitinlohkon kytkimen DC-liittimeen, nosta vivut molemmilta puolilta.
Vaihe 5 - Käynnistä ja varmista toiminta
Kytke DC-virtalähde päälle ja varmista, että kytkin käynnistyy onnistuneesti. Tarkista virtalähteen ja kytkimen tilan merkkivalot normaalin toiminnan varmistamiseksi.
Käyttöönottoesimerkit
Seuraavat esimerkit osoittavat, kuinka yksi ulkoinen DC-virtalähde voi syöttää joko yhden suuren tehon kytkimen tai useita kytkimiä.
Huomautus: Jokaiselle kytkimelle on varattava 60 W järjestelmän toimintaan. Kaiken DC-virran ohjaaminen Powered Devices (PD) -laitteille voi ylikuormittaa virtalähteen, laukaista suojatoiminnon ja aiheuttaa sammumisen.
Käyttöympäristö
|
Tapaus 1: Yksittäinen XMG2230-52HP suuren tehon käyttöönotto
Tämä esimerkki näyttää omistetun DC-virtalähteen varattuna yhdelle XMG2230-52HP kytkimelle.
| Laite | AWG-johtoparit | Määritetty kokonaisteho | Järjestelmän varaus | Suunnittelubudjetti |
|---|---|---|---|---|
| XMG2230-52HP | 6 paria | 2400 W | 60 W | 2460 W |
| Jäljellä oleva teho | — | — | — | 40 W |
Tapaus 2: Yksi 2500 W DC-virtalähde jaettuna kahdelle kytkimelle
Yhtä DC-virtalähdettä voidaan jakaa useille XMG2230-kytkimille. Alla oleva esimerkki osoittaa käytettävissä olevan tehon jakamisen siten, että yhdistetty PoE-konfiguraatio pysyy virtalähteen nimelliskapasiteetin rajoissa varattaessa järjestelmätehoa molemmille kytkimille.
| Laite | AWG-johtoparit | Määritetty kokonaisteho | Järjestelmän varaus | Suunnittelubudjetti |
|---|---|---|---|---|
| XMG2230-52HP | 4 paria | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 paria | 900 W | 60 W | 960 W |
| Yhteensä | 6 paria | 2360 W | 120 W | 2480 W |
| Jäljellä oleva teho | — | — | — | 20 W |
Web-käyttöliittymän konfigurointi

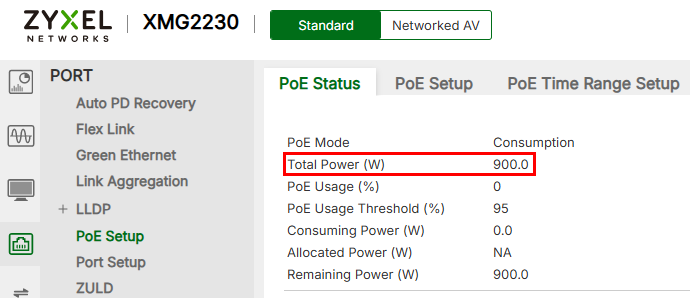

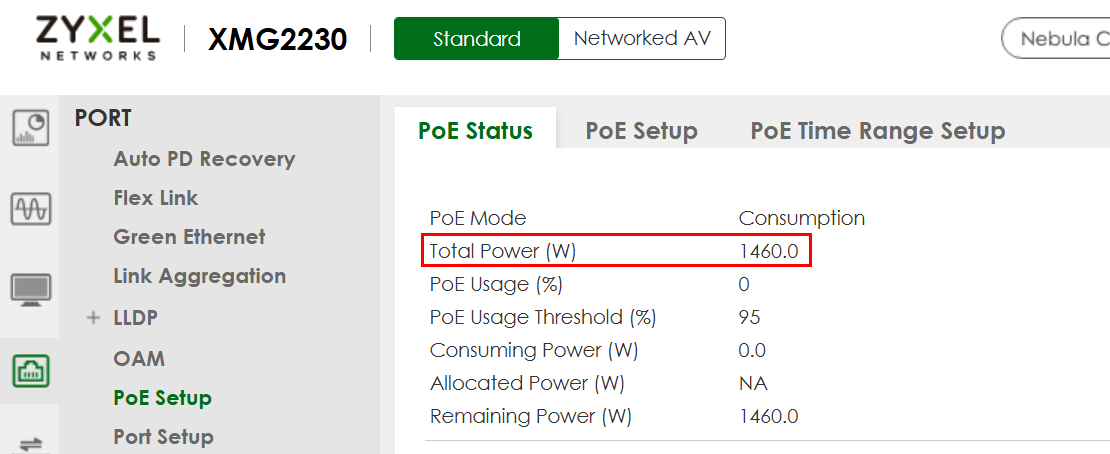

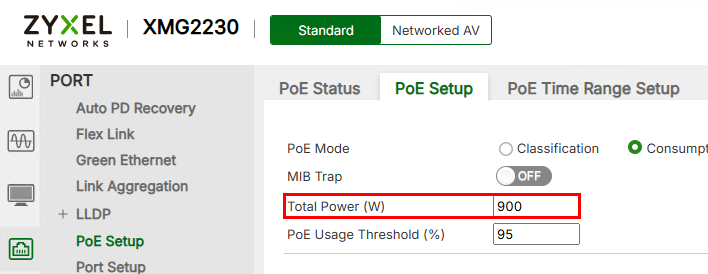

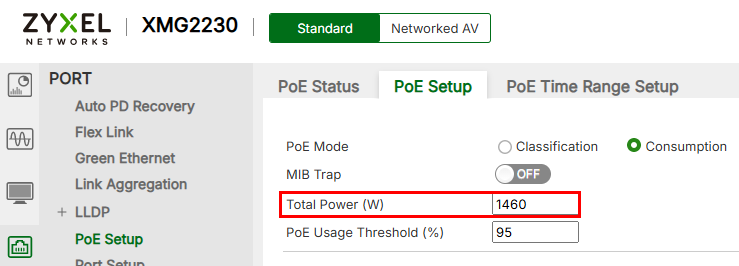

Kytkimen käynnistyttyä DC-syötöltä, määritä kokonaisteho (W) valitsemalla PORTTI > PoE-asetukset > PoE-asetukset. Klikkaa Käytä ja tallenna asetukset. Tarkista sitten arvo PoE-tilassa.
Suositellut ulkoiset DC-virtalähdemallit
Delta: PMS 2,500 W -sarja / PMS-V2K5W1BTD
Meanwell: UHP-1500 -sarja
Meanwell: UHP-2500 -sarja
