Entrada de alimentación de CC y extensión de alimentación PoE en switches de la serie XMG2230

Los switches de la serie XMG2230 soportan una arquitectura de alimentación dual que consiste en una fuente de alimentación interna de CA y una entrada de alimentación externa opcional de CC. Mientras que la fuente de alimentación interna de CA es suficiente para la operación estándar, la entrada de alimentación de CC permite escenarios de despliegue específicos, como presupuestos de potencia PoE más altos y diseños de infraestructura basados en CC.

Este artículo explica cómo funciona la entrada de alimentación de CC en la práctica, con un enfoque particular en el comportamiento de extensión de potencia PoE, la prioridad de la fuente de alimentación y consideraciones importantes para el despliegue.

Precauciones:

• Asegúrese de que la fuente de alimentación de CC esté desconectada antes de la instalación.
• Para reducir el riesgo de descarga eléctrica, conecte a tierra correctamente el switch según la página 50 de la Guía del Usuario antes de la operación. Si no puede verificar la conexión a tierra, contacte a un electricista certificado para asistencia.
• Las fuentes de alimentación de CC de alto voltaje y los cables de alimentación expuestos son peligrosos. Para garantizar la seguridad del equipo y el cumplimiento normativo, las conexiones de alimentación de CC deben ser realizadas por un electricista certificado.
• Al conectar una fuente de alimentación de CC al switch, asegúrese de que los cables positivo y negativo estén conectados correctamente al bloque de terminales de CC según el conector de CC en el panel trasero.

Modelos aplicables y presupuesto de potencia

Nota

Si se conectan simultáneamente la alimentación de CA y de CC, el switch prioriza la entrada de CA. Para usar el presupuesto extendido de potencia PoE, asegúrese de que el switch esté operando solo con entrada de CC.

Recomendación de cable AWG y cálculo del presupuesto PoE

Zyxel recomienda usar cables de CC de 16–28 AWG para asegurar una entrega estable de energía.

La tabla a continuación proporciona una estimación de planificación basada en 50 VDC y 10 A por par de cables positivo/negativo de 16 AWG. Ilustra cómo agregar pares adicionales de cables incrementa la potencia disponible en el lado de CC para el presupuesto PoE.

Nota
Use esta tabla solo como una estimación de diseño. La potencia utilizable real está limitada por la clasificación de la fuente de alimentación, el límite de entrada de CC del switch, el presupuesto PoE del switch, la longitud del cable, la caída de voltaje, la temperatura, la clasificación del terminal, la protección contra sobrecorriente y el código eléctrico local.

Flujo de trabajo para la instalación de alimentación de CC

Paso 1 - Verificar la salida de la fuente de alimentación

Revise la etiqueta de la fuente de alimentación o mida la salida de CC para confirmar que la fuente suministra 50–57 VDC antes de conectarla al switch.

Paso 2 - Identificar polaridad y tierra

Confirme o etiquete claramente los conductores +V, Tierra (GND) y −V antes de insertarlos en el bloque de terminales.

Paso 3 - Cablear el bloque de terminales

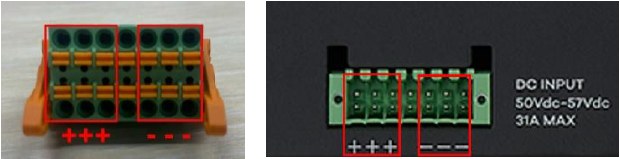

Antes de conectar los seis pares de cables al bloque de terminales de CC, verifique la orientación del terminal según el conector de CC en el panel trasero del switch para evitar polaridad inversa. Pele aproximadamente 1 cm (0.4 in.) de aislamiento de cada extremo del cable para minimizar el cobre expuesto al insertar los cables en el bloque de terminales de CC.

Precaución
1. No conecte cables a los 2 pines centrales del bloque de terminales de CC.
2. Para fines de conexión a tierra, conecte el cable de tierra al tornillo de tierra en el panel trasero del switch.

Paso 4 - Conecte el conector de CC

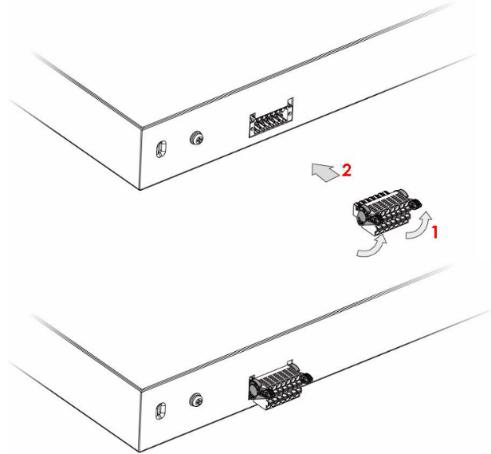

Antes de insertar el bloque de terminales de CC en el conector de CC del switch, levante las palancas a ambos lados.

Paso 5 - Encender y verificar la operación

Encienda la fuente de alimentación de CC y verifique que el switch arranque correctamente. Revise los LED de estado de la fuente de alimentación y del switch para confirmar la operación normal.

Escenarios de despliegue

Los siguientes ejemplos muestran cómo una fuente de alimentación externa de CC puede alimentar un switch de alta potencia o varios switches.

Nota: Es necesario reservar 60 W para la operación del sistema en cada switch. Asignar toda la potencia de CC a los Dispositivos Alimentados (PDs) puede sobrecargar la fuente de alimentación, activar el modo de protección y causar un apagado.

Entorno de aplicación

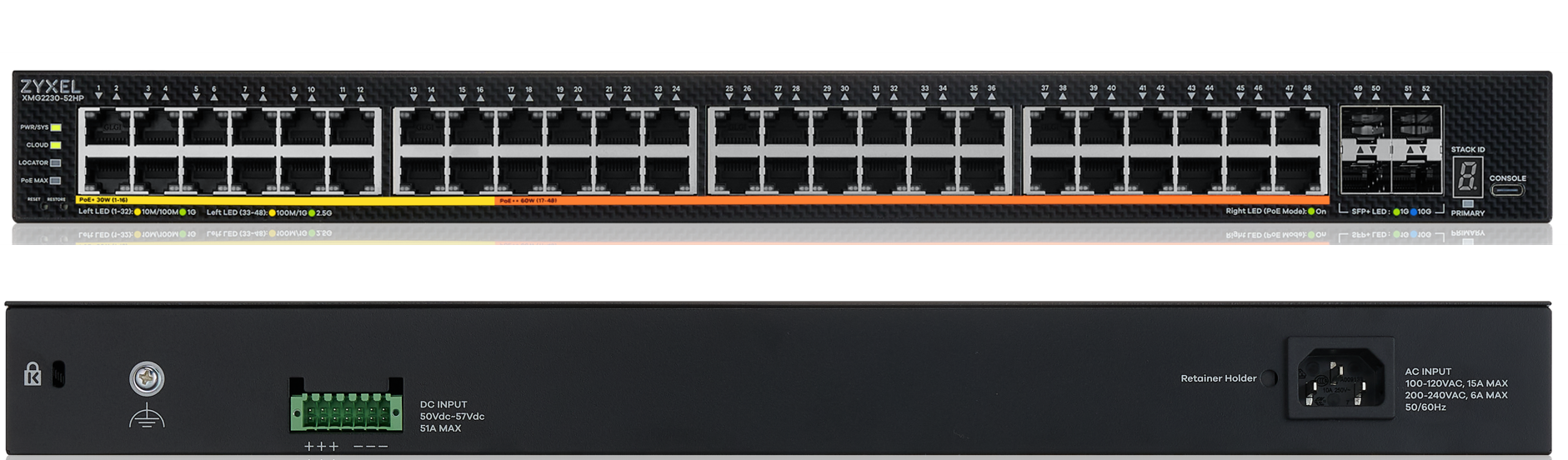

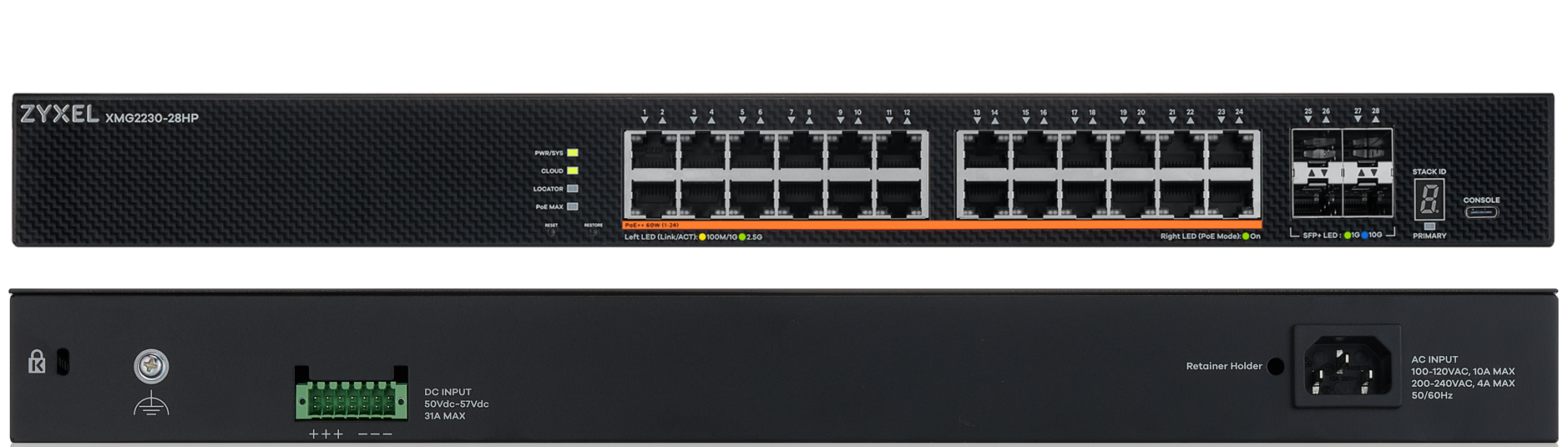

Switches: un XMG2230-28HP y un XMG2230-52HP Fuente de alimentación de CC de 54 V, con una salida máxima de 2500 W Seis pares de cables positivo y negativo de 16 AWG Bloque de terminales D-sub de 14 pines (del switch caja marrón)

Escenario 1: Despliegue de alta potencia con un solo XMG2230-52HP

Este ejemplo muestra una fuente de alimentación de CC dedicada asignada a un solo switch XMG2230-52HP.

Escenario 2: Una fuente de alimentación de CC de 2500 W compartida por dos switches

Una sola fuente de alimentación de CC puede ser compartida entre varios switches XMG2230. El ejemplo a continuación asigna la potencia disponible manteniendo la configuración combinada de PoE dentro de la capacidad nominal de la fuente de alimentación después de reservar la potencia del sistema para ambos switches.

Configuración en la interfaz web

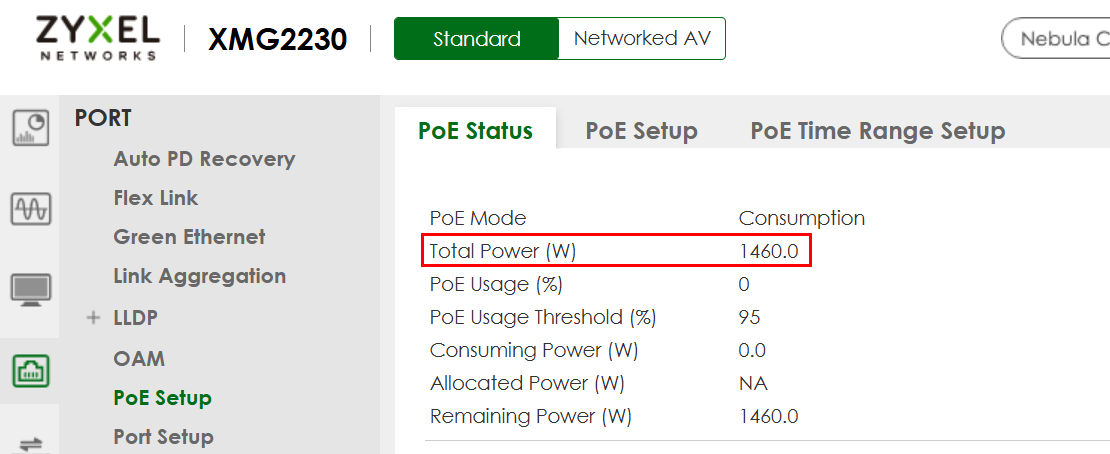

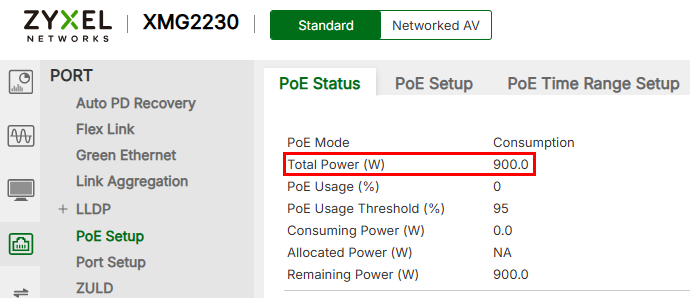

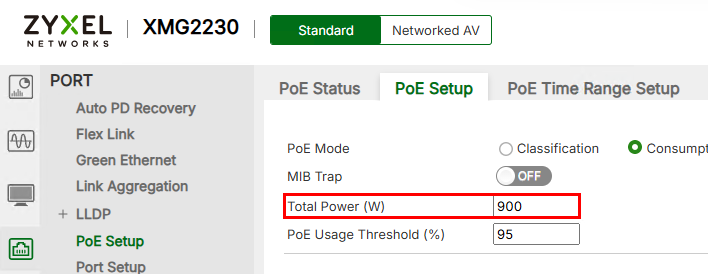

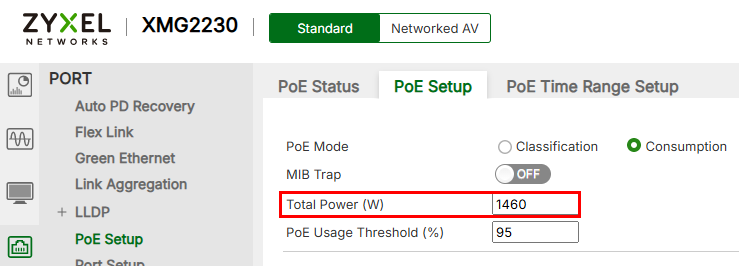

Después de que el switch arranque desde la entrada de CC, configure la Potencia Total (W) a través de PUERTO > Configuración PoE > Configuración PoE. Haga clic en Aplicar y guarde la configuración. Luego verifique el valor en Estado PoE.

Modelos recomendados de fuentes de alimentación externas de CC

Delta: serie PMS 2,500 W / PMS-V2K5W1BTD

Meanwell: serie UHP-1500

Meanwell: serie UHP-2500
