Prepínače série XMG2230 podporujú dvojitú napájaciu architektúru pozostávajúcu z vnútorného AC napájacieho zdroja a voliteľného externého DC vstupu napájania. Zatiaľ čo vnútorný AC napájací zdroj je dostatočný pre štandardnú prevádzku, DC vstup napájania umožňuje špecifické nasadzovacie scenáre, ako sú vyššie rozpočty napájania PoE a infraštruktúry založené na DC napájaní.
Tento článok vysvetľuje, ako DC vstup napájania funguje v praxi, so zvláštnym zameraním na správanie rozšírenia napájania PoE, prioritu zdroja napájania a dôležité aspekty nasadenia.
Opatrenia:
- Pred inštaláciou sa uistite, že je DC napájací zdroj odpojený.
- Na zníženie rizika úrazu elektrickým prúdom správne uzemnite prepínač podľa strany 50 používateľskej príručky pred prevádzkou. Ak nemôžete overiť uzemnenie, kontaktujte certifikovaného elektrikára pre asistenciu.
- Vysokonapäťové DC napájacie zdroje a odkryté napájacie vodiče sú nebezpečné. Na zabezpečenie bezpečnosti zariadenia a súladu s predpismi musia byť DC napájacie pripojenia vykonané certifikovaným elektrikárom.
- Pri pripájaní DC napájacieho zdroja k prepínaču sa uistite, že pozitívne a negatívne vodiče sú správne pripojené k DC svorkovnici podľa DC konektora na zadnom paneli.

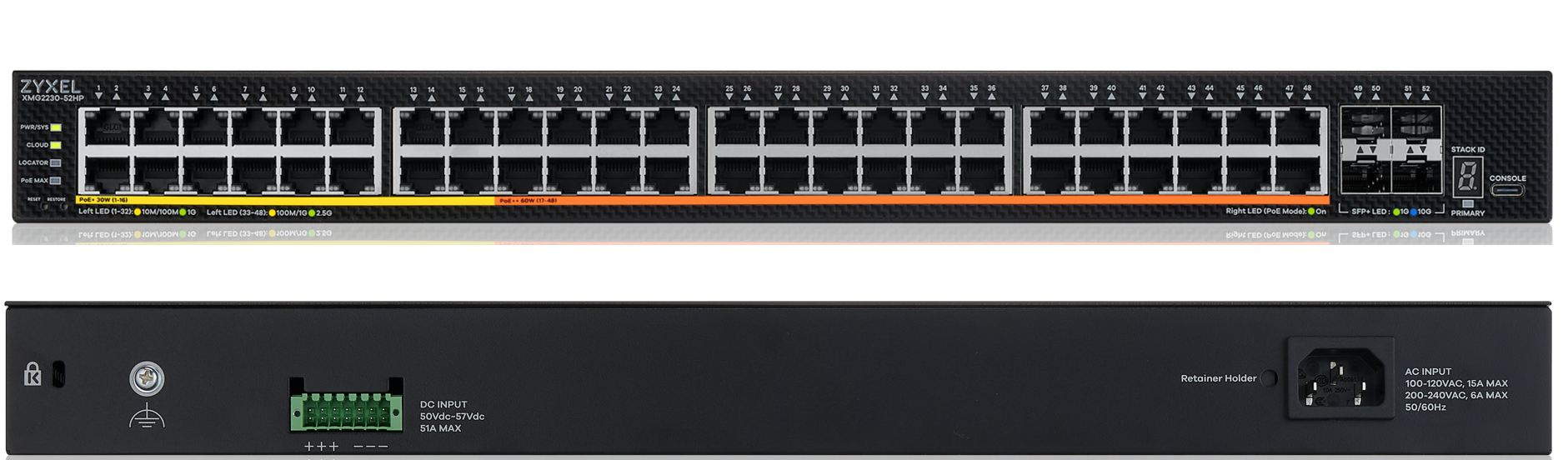

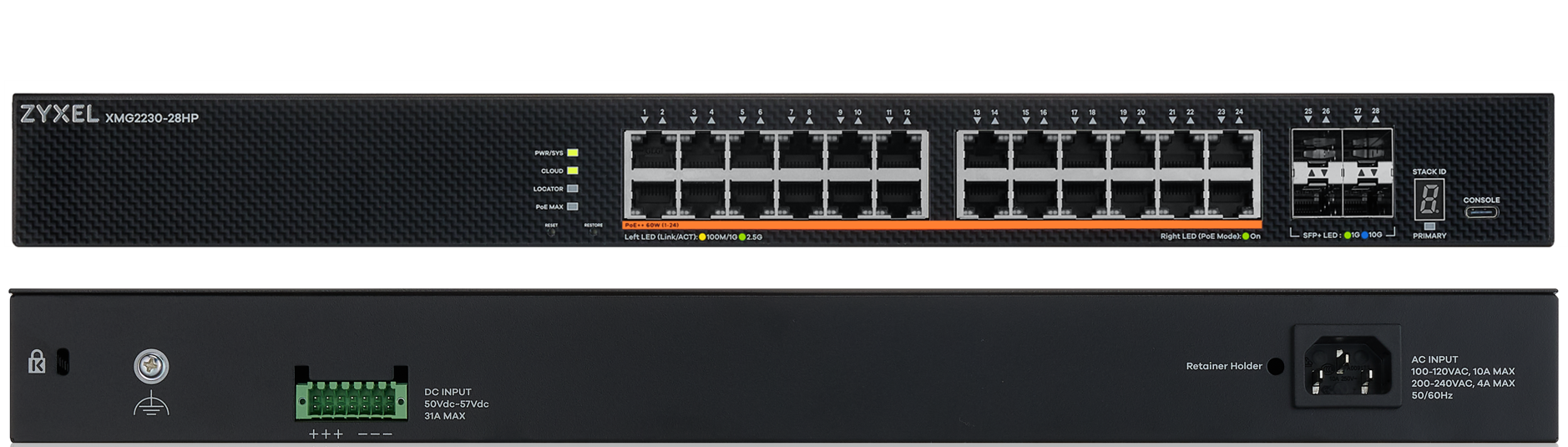

Použiteľné modely a rozpočet napájania
| Model | DC vstup | Maximálny rozpočet DC napájania | Typický rozpočet AC napájania |
|---|---|---|---|
| XMG2230-28HP | 50–57 V | Až do 1440 W | Až do 700 W |
| XMG2230-52HP | 50–57 V | Až do 2400 W | Až do 960 W |
Poznámka
Ak sú AC a DC napájania pripojené súčasne, prepínač uprednostňuje AC vstup. Na využitie rozšíreného rozpočtu napájania PoE sa uistite, že prepínač je v prevádzke iba z DC vstupu.
Odporúčanie vodičov AWG a výpočet rozpočtu PoE
Spoločnosť Zyxel odporúča používať DC vodiče 16–28 AWG pre zabezpečenie stabilného dodávania napájania.
Nižšie uvedená tabuľka poskytuje plánovací odhad založený na 50 VDC a 10 A na pár pozitívnych/negatívnych vodičov 16 AWG. Ilustruje, ako pridanie ďalších párov vodičov zvyšuje dostupnú DC energiu pre rozpočet PoE.
| Páry vodičov | Základ výpočtu | Odhadovaný rozpočet PoE |
|---|---|---|
| 1 pár 16 AWG | 50 V × 10 A | 500 W |
| 2 páry 16 AWG | 50 V × 20 A | 1000 W |
| 3 páry 16 AWG | 50 V × 30 A | 1500 W |
| 4 páry 16 AWG | 50 V × 40 A | 2000 W |
| 5 párov 16 AWG | 50 V × 50 A | 2500 W |
| 6 párov 16 AWG | 50 V × 60 A | 3000 W |
Poznámka
Použite túto tabuľku len ako odhad návrhu. Skutočne použiteľná energia je limitovaná hodnotením napájacieho zdroja, limitom DC vstupu prepínača, rozpočtom PoE prepínača, dĺžkou kábla, poklesom napätia, teplotou, hodnotením svorkovnice, ochranou proti nadprúdu a miestnymi elektrickými predpismi.
Postup inštalácie DC napájania
Krok 1 - Overenie výstupu napájacieho zdroja
Skontrolujte štítok napájacieho zdroja alebo zmerajte DC výstup, aby ste potvrdili, že napájací zdroj poskytuje 50–57 VDC pred jeho pripojením k prepínaču.
Krok 2 - Identifikácia polarity a uzemnenia
Potvrďte alebo jasne označte vodiče +V, uzemnenie (GND) a −V pred ich vložením do svorkovnice.

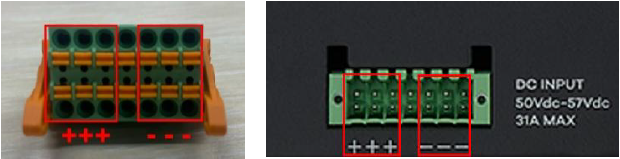

Krok 3 - Zapojenie svorkovnice
Pred pripojením šiestich párov vodičov do DC svorkovnice overte orientáciu svorkov podľa DC konektora prepínača na zadnom paneli, aby ste predišli obrátenej polarite. Odizolujte približne 1 cm (0,4 palca) izolácie z každého konca vodiča, aby ste minimalizovali odkrytú meď pri vkladaní vodičov do DC svorkovnice.
Upozornenie
1. Neprepájajte žiadne vodiče do stredových 2-pinov DC svorkovnice.
2. Pre účely uzemnenia pripojte uzemňovací kábel k uzemňovacej skrutke na zadnom paneli prepínača.

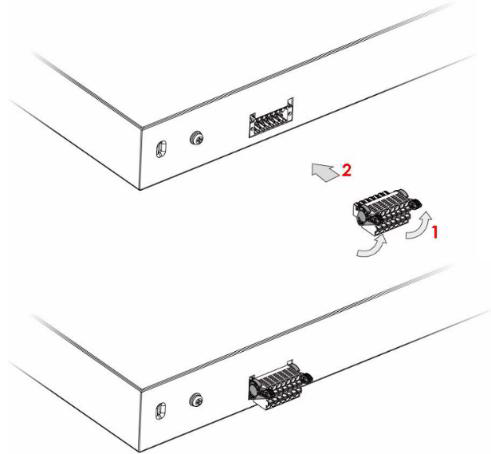

Krok 4 - Pripojte DC konektor
Pred vložením DC svorkovnice do DC konektora prepínača zdvihnite páčky na oboch stranách.
Krok 5 - Zapnite napájanie a overte prevádzku
Zapnite DC napájací zdroj a overte, či sa prepínač správne spustí. Skontrolujte LED indikátory napájacieho zdroja a prepínača, aby ste potvrdili normálnu prevádzku.
Scenáre nasadenia
Nasledujúce príklady ukazujú, ako jeden externý DC napájací zdroj môže napájať buď jeden vysokovýkonný prepínač, alebo viacero prepínačov.
Poznámka: Je potrebné rezervovať 60 W pre prevádzku systému na každom prepínači. Pridelenie všetkej DC energie napájaným zariadeniam (PD) môže preťažiť napájací zdroj, spustiť ochranný režim a spôsobiť vypnutie.
Prostredie aplikácie
|
Scenár 1: Nasadenie jedného vysokovýkonného prepínača XMG2230-52HP
Tento príklad ukazuje vyhradený DC zdroj napájania pridelený jednému prepínaču XMG2230-52HP.
| Zariadenie | Páry vodičov AWG | Nastavený celkový výkon | Rezerva systému | Plánovaný rozpočet |
|---|---|---|---|---|
| XMG2230-52HP | 6 párov | 2400 W | 60 W | 2460 W |
| Zvyšná energia | — | — | — | 40 W |
Scenár 2: Jeden 2500 W DC napájací zdroj zdieľaný dvoma prepínačmi
Jeden DC napájací zdroj môže byť zdieľaný medzi viacerými prepínačmi XMG2230. Nižšie uvedený príklad prideľuje dostupnú energiu tak, aby kombinovaná konfigurácia PoE zostala v rámci hodnoty kapacity napájacieho zdroja po rezervovaní systémového napájania pre oba prepínače.
| Zariadenie | Páry vodičov AWG | Nastavený celkový výkon | Rezerva systému | Plánovaný rozpočet |
|---|---|---|---|---|
| XMG2230-52HP | 4 páry | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 páry | 900 W | 60 W | 960 W |
| Spolu | 6 párov | 2360 W | 120 W | 2480 W |
| Zvyšná energia | — | — | — | 20 W |
Konfigurácia cez webové GUI

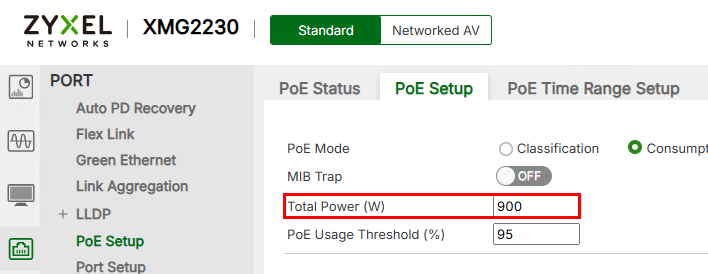

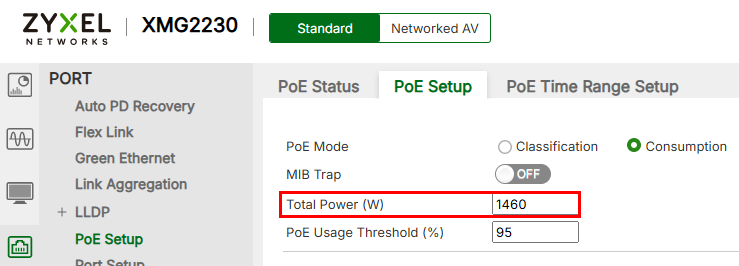

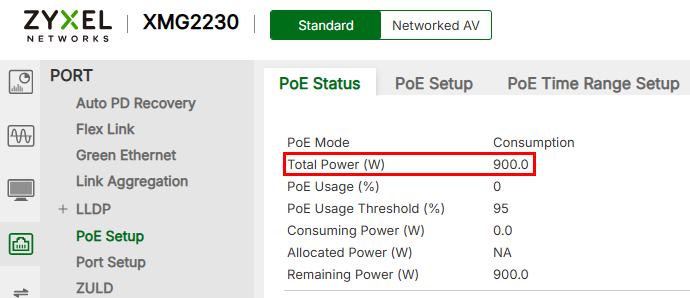

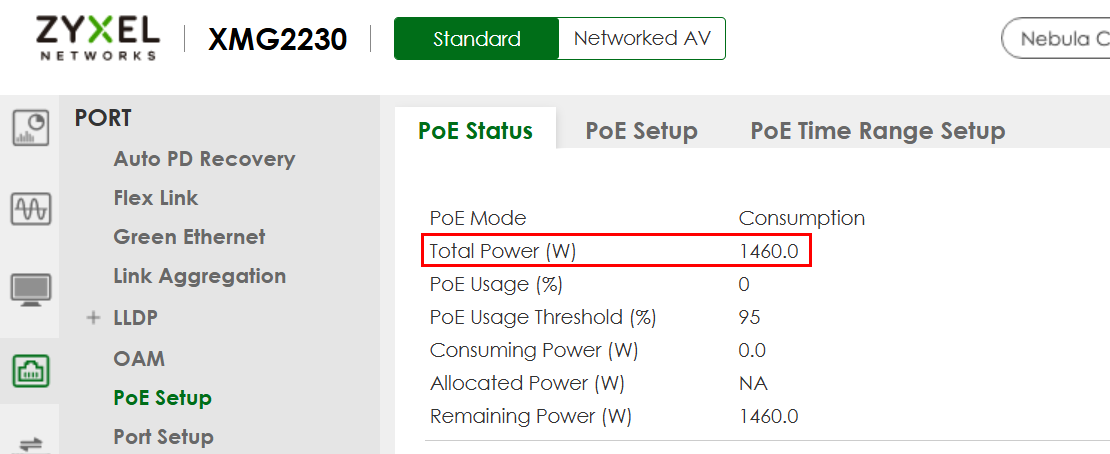

Po spustení prepínača z DC vstupu nastavte Celkový výkon (W) cez PORT > PoE Setup > PoE Setup. Kliknite na Použiť a uložte konfiguráciu. Potom overte hodnotu v stave PoE (PoE Status).
Odporúčané modely externých DC napájacích zdrojov
Delta: Séria PMS 2,500 W / PMS-V2K5W1BTD
Meanwell: Séria UHP-1500
Meanwell: Séria UHP-2500
