Intrare Alimentare DC și Extindere Putere PoE pe Switch-urile Seriei XMG2230

Switch-urile din seria XMG2230 suportă o arhitectură duală de alimentare constând dintr-o sursă internă de alimentare AC și o intrare opțională de alimentare DC externă. În timp ce sursa internă de alimentare AC este suficientă pentru funcționarea standard, intrarea de alimentare DC permite scenarii specifice de implementare, cum ar fi bugete mai mari de putere PoE și proiecte de infrastructură bazate pe DC.

Acest articol explică modul în care funcționează intrarea de alimentare DC în practică, cu un accent deosebit pe comportamentul de extindere a puterii PoE, prioritatea sursei de alimentare și considerații importante pentru implementare.

Precauții:

• Asigurați-vă că sursa de alimentare DC este deconectată înainte de instalare.
• Pentru a reduce riscul de șoc electric, împământați corect switch-ul conform paginii 50 din Ghidul Utilizatorului înainte de operare. Dacă nu puteți verifica împământarea, contactați un electrician autorizat pentru asistență.
• Sursele de alimentare DC de înaltă tensiune și cablurile de alimentare expuse sunt periculoase. Pentru a asigura siguranța echipamentului și conformitatea cu reglementările, conexiunile de alimentare DC trebuie efectuate de un electrician certificat.
• La conectarea unei surse de alimentare DC la switch, asigurați-vă că firele pozitive și negative sunt conectate corect la blocul terminal DC conform conectorului DC de pe panoul din spate.

Modele Aplicabile și Buget de Putere

Notă

Dacă alimentarea AC și DC sunt conectate simultan, switch-ul prioritizează intrarea AC. Pentru a utiliza bugetul extins de putere PoE, asigurați-vă că switch-ul funcționează doar de la intrarea DC.

Recomandare Cablu AWG și Calcul Buget PoE

Zyxel recomandă utilizarea firelor DC de 16–28 AWG pentru a asigura o livrare stabilă a puterii.

Tabelul de mai jos oferă o estimare de planificare bazată pe 50 VDC și 10 A per pereche de fire pozitive/negative de 16 AWG. Ilustrează cum adăugarea unor perechi suplimentare de fire crește puterea disponibilă pe partea DC pentru bugetul PoE.

Notă
Folosiți acest tabel doar ca o estimare de proiectare. Puterea efectiv utilizabilă este limitată de ratingul sursei de alimentare, limita de intrare DC a switch-ului, bugetul PoE al switch-ului, lungimea cablului, căderea de tensiune, temperatura, ratingul terminalului, protecția la supracurent și codul electric local.

Fluxul de Lucru pentru Instalarea Alimentării DC

Pasul 1 - Verificați ieșirea sursei de alimentare

Verificați eticheta sursei de alimentare sau măsurați ieșirea DC pentru a confirma că sursa furnizează 50–57 VDC înainte de a o conecta la switch.

Pasul 2 - Identificați polaritatea și împământarea

Confirmați sau etichetați clar conductorii +V, Împământare (GND) și −V înainte de a-i introduce în blocul terminal.

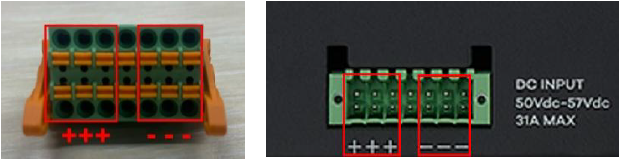

Pasul 3 - Conectați blocul terminal

Înainte de a conecta cele șase perechi de fire la blocul terminal DC, verificați orientarea terminalului față de conectorul DC al switch-ului de pe panoul din spate pentru a evita polaritatea inversă. Dezizolați aproximativ 1 cm (0,4 in.) din capătul fiecărui fir pentru a minimiza cuprul expus când introduceți firele în blocul terminal DC.

Atenție
1. Nu conectați niciun fir la cei 2 pini centrali ai blocului terminal DC.
2. Pentru împământare, conectați cablul de împământare la șurubul de împământare de pe panoul din spate al switch-ului.

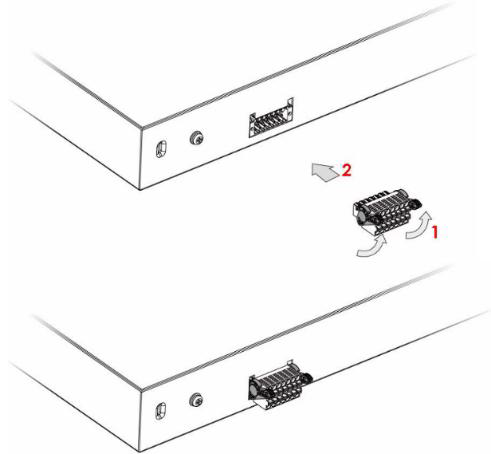

Pasul 4 - Atașați conectorul DC

Înainte de a introduce blocul terminal DC în conectorul DC al switch-ului, ridicați manetele de pe ambele părți.

Pasul 5 - Porniți și verificați funcționarea

Porniți sursa de alimentare DC și verificați dacă switch-ul pornește cu succes. Verificați LED-urile de stare ale sursei de alimentare și ale switch-ului pentru a confirma funcționarea normală.

Scenarii de Implementare

Următoarele exemple arată cum o singură sursă de alimentare DC externă poate alimenta fie un singur switch de mare putere, fie mai multe switch-uri.

Notă: Este necesar să se rezerve 60 W pentru funcționarea sistemului pe fiecare switch. Alocarea întregii puteri DC către dispozitivele alimentate (PD) poate supraîncărca sursa de alimentare, declanșând modul de protecție și cauzând oprirea.

Mediu de Aplicare

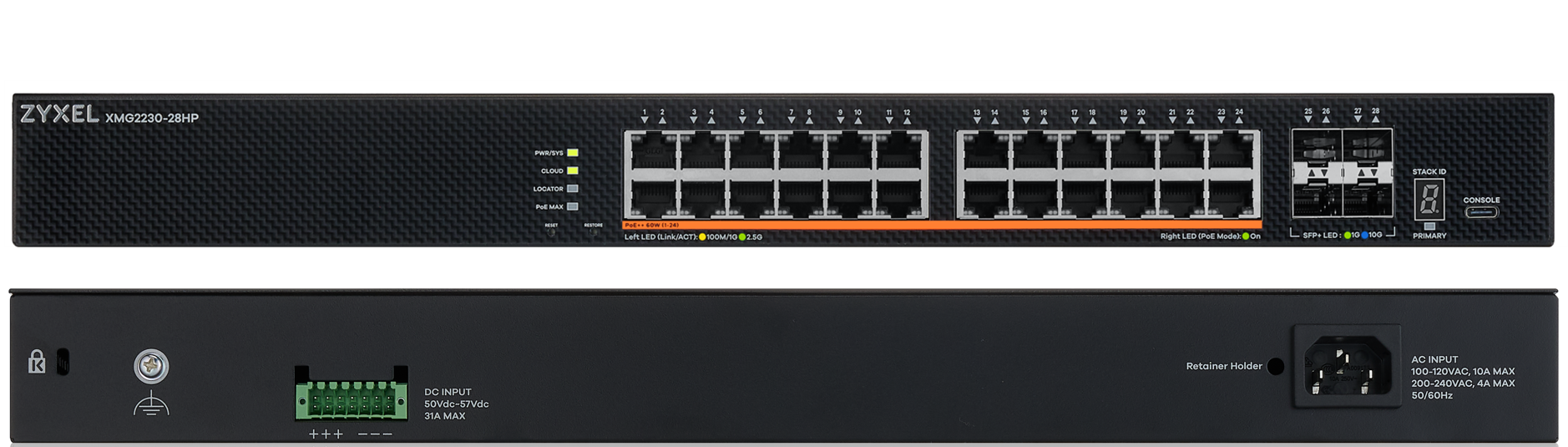

Switch-uri: un XMG2230-28HP și un XMG2230-52HP Sursă DC 54V, cu o ieșire maximă de 2500W Șase perechi de fire pozitive și negative de 16 AWG Bloc terminal D-sub cu 14 pini (din cutia maro a switch-ului)

Scenariul 1: Implementare de mare putere cu un singur XMG2230-52HP

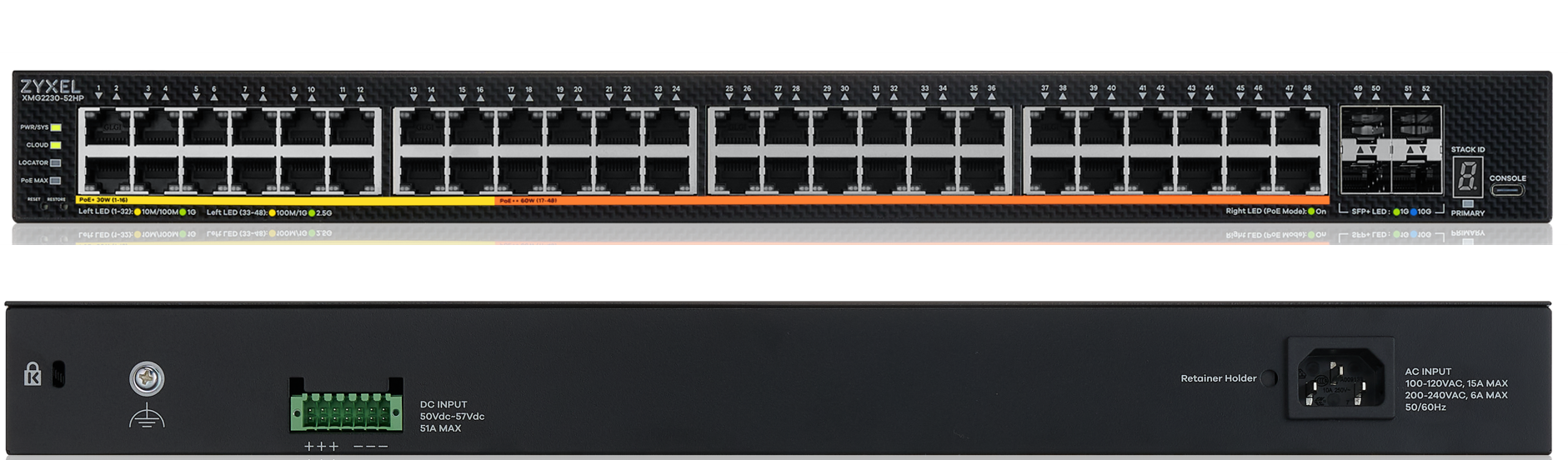

Acest exemplu arată o sursă de alimentare DC dedicată alocată unui singur switch XMG2230-52HP.

Scenariul 2: O sursă de alimentare DC de 2500 W partajată de două switch-uri

O singură sursă de alimentare DC poate fi partajată între mai multe switch-uri XMG2230. Exemplul de mai jos alocă puterea disponibilă menținând configurația combinată PoE în limita capacității nominale a sursei de alimentare după rezervarea puterii sistemului pentru ambele switch-uri.

Configurare prin Interfața Web GUI

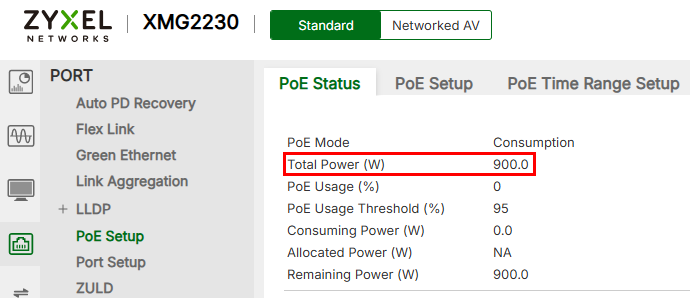

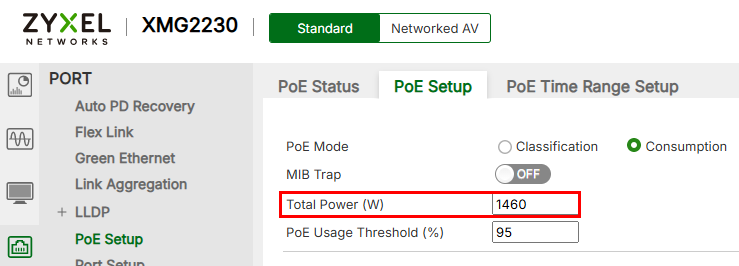

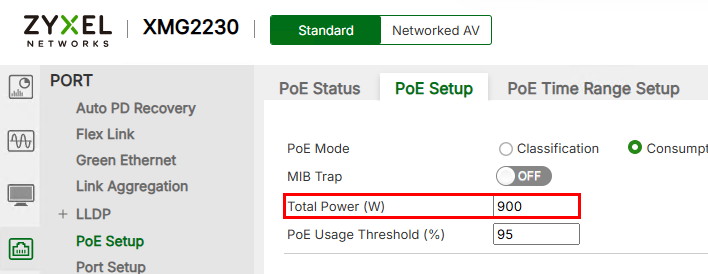

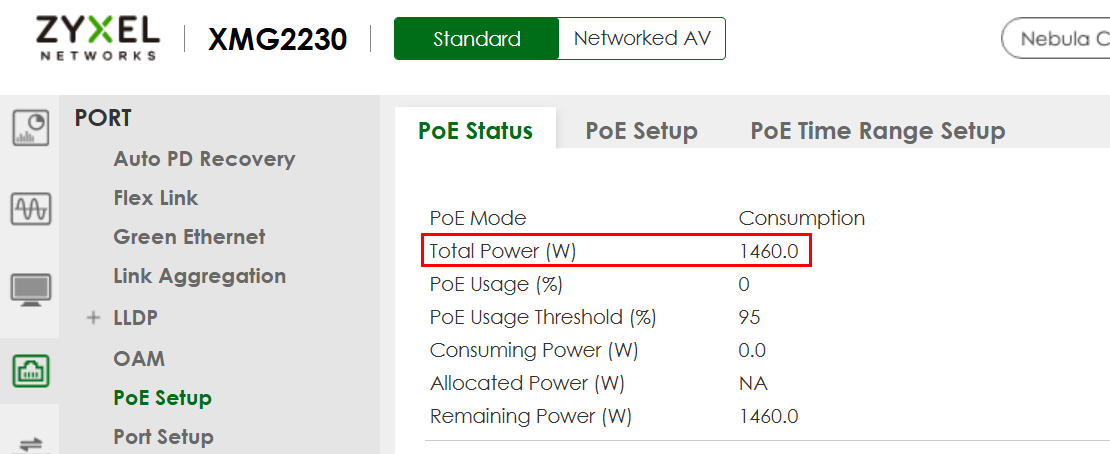

După ce switch-ul pornește de la intrarea DC, configurați Puterea Totală (W) prin PORT > PoE Setup > PoE Setup. Apăsați Aplică și salvați configurația. Apoi verificați valoarea în Starea PoE.

Modele Recomandate de Surse de Alimentare DC Externe

Delta: Seria PMS 2.500 W / PMS-V2K5W1BTD

Meanwell: Seria UHP-1500

Meanwell: Seria UHP-2500
