Przełączanie awaryjne WAN przez trunk w USG

Ten samouczek pokaże, jak skonfigurować przełączanie awaryjne WAN na urządzeniach Zyxel serii USG, używając „Spillover” na trunku.

Po wykonaniu tych kroków Twoje urządzenie powinno być w stanie przełączyć się na interfejs pasywny za każdym razem, gdy zostanie wykryta przerwa w łączności.

Konfiguracja trunku WAN

• Uzyskaj dostęp do urządzenia, wpisując jego adres IP w pasku adresu przeglądarki i zaloguj się, używając danych uwierzytelniających urządzenia.
• Upewnij się, że masz dostępną drugą łączność WAN.
• Przejdź do

Configuration > Network > Interface > Trunk

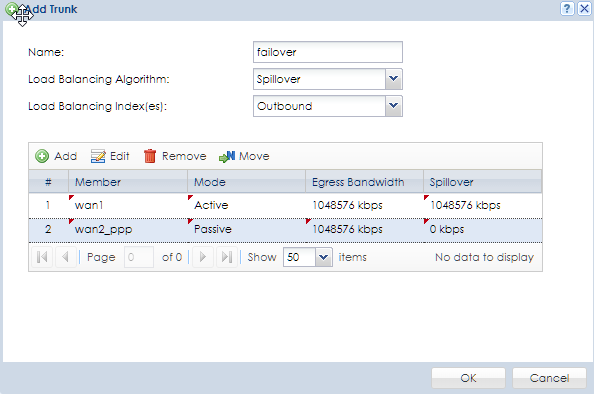

• Dodaj nowy trunk konfigurowany przez użytkownika.
• Wybierz „Spillover” jako Algorytm oraz „Outbound” jako Indeks. Ustaw swoje główne połączenie WAN jako „Aktywne”, a zapasowe jako „Pasywne”. Zmień wartość Spillover na głównym połączeniu na wyższą niż domyślna, aby mogło nastąpić przełączenie połączenia WAN, gdy USG nie będzie mogło się z nim połączyć.

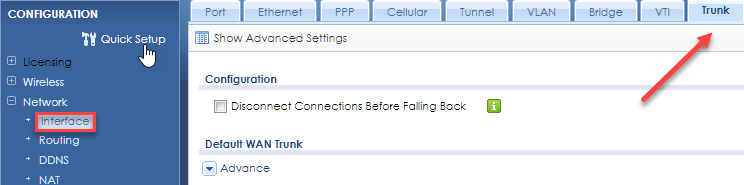

Po skonfigurowaniu nowego trunku musisz teraz zmienić domyślny wybór trunku na nowo utworzony trunk Spillover.

Włącz sprawdzanie łączności na aktywnym trunku WAN

1. Przejdź do

Configuration > Network > Interface > Ethernet

2. Wybierz interfejs WAN, który jest ustawiony jako Twoje główne połączenie. W tym przykładzie używany jest interfejs wan1 jako interfejs aktywny. Kliknij przycisk Edytuj, aby otworzyć ustawienia interfejsu, i przewiń do sekcji Sprawdzanie łączności.

3. Skonfiguruj ustawienia:

• Okres sprawdzania: 5 sekund (Ile sekund upływa między próbami sprawdzania połączenia)
• Limit czasu sprawdzania: 1 sekunda (Ile sekund czekać na odpowiedź, zanim próba zostanie uznana za nieudaną)
• Tolerancja błędów: 1 raz (Ile niepowodzeń musi wystąpić, zanim USG przestanie kierować ruchem przez bramę)
• Sprawdź ten adres: Zalecane jest użycie tej opcji do sprawdzania łączności, ponieważ wykorzysta ona adres IP w Internecie (np. serwer DNS Google 8.8.8.8).

Uwaga: Jeśli używana jest domyślna brama, lokalne połączenie z urządzeniem ISP może działać, podczas gdy problem może występować w innej części sieci ISP, co pozostawi USG bez dostępu i nie wykryje tego jako problemu.

Istnieje również drugi sposób, aby osiągnąć przełączanie awaryjne na zaporze za pomocą tras polityk:

https://support.zyxel.eu/hc/en-us/articles/360001378653-WAN-Failover-on-a-USG-with-Policy-Routes

To powinno wystarczyć, aby Twoje przełączanie awaryjne WAN działało poprawnie.
