Az XMG2230 sorozatú switch-ek kettős tápellátási architektúrát támogatnak, amely egy belső AC tápegységből és egy opcionális külső DC tápbemenetből áll. Míg a belső AC tápegység elegendő a szabványos működéshez, a DC tápbemenet lehetővé teszi bizonyos telepítési forgatókönyveket, például nagyobb PoE tápkeretet és DC-alapú infrastruktúra kialakításokat.
Ez a cikk bemutatja, hogyan működik a gyakorlatban a DC tápbemenet, különös tekintettel a PoE tápbővítés viselkedésére, a tápforrás prioritására és a fontos telepítési szempontokra.
Óvintézkedések:
- Biztosítsa, hogy a DC tápegység legyen áramtalanítva a telepítés előtt.
- Az áramütés kockázatának csökkentése érdekében a működés megkezdése előtt megfelelően földelje a switch-et a Felhasználói kézikönyv 50. oldalán leírtak szerint. Ha nem tudja ellenőrizni a földelést, kérjen segítséget egy minősített villanyszerelőtől.
- A nagyfeszültségű DC tápegységek és a szabadon hagyott tápkábelek veszélyesek. A berendezés biztonsága és a szabályozási előírások betartása érdekében a DC táp csatlakoztatását kizárólag minősített villanyszerelő végezheti el.
- DC tápegység csatlakoztatásakor a pozitív és negatív vezetékeket a hátsó panelen található DC csatlakozó szerint helyesen kell a DC csatlakozóblokkhoz kötni.
Alkalmazható modellek és tápkeret
| Modell | DC bemenet | Maximális DC tápkeret | Tipikus AC tápkeret |
|---|---|---|---|
| XMG2230-28HP | 50–57 V | Akár 1440 W | Akár 700 W |
| XMG2230-52HP | 50–57 V | Akár 2400 W | Akár 960 W |
Megjegyzés
Ha egyszerre van csatlakoztatva AC és DC táp, a switch az AC bemenetet részesíti előnyben. A megnövelt PoE tápkeret használatához győződjön meg róla, hogy a switch kizárólag DC bemenetről működik.
AWG vezeték ajánlás és PoE tápkeret számítás
A Zyxel 16–28 AWG DC vezetékek használatát javasolja a stabil tápellátás biztosításához.
Az alábbi táblázat egy tervezési becslést nyújt 50 VDC és 16 AWG pozitív/negatív vezetékpáranként 10 A alapul véve. Bemutatja, hogyan növeli a rendelkezésre álló DC oldali teljesítményt a PoE tápkerethez további vezetékpárok hozzáadása.
| Vezetékpárok száma | Számítás alapja | Becsült PoE tápkeret |
|---|---|---|
| 1 pár 16 AWG | 50 V × 10 A | 500 W |
| 2 pár 16 AWG | 50 V × 20 A | 1000 W |
| 3 pár 16 AWG | 50 V × 30 A | 1500 W |
| 4 pár 16 AWG | 50 V × 40 A | 2000 W |
| 5 pár 16 AWG | 50 V × 50 A | 2500 W |
| 6 pár 16 AWG | 50 V × 60 A | 3000 W |
Megjegyzés
Ez a táblázat csak tervezési becslésként használható. A ténylegesen használható teljesítményt korlátozza a tápegység értékelése, a switch DC bemeneti határa, a switch PoE tápkerete, a kábel hossza, feszültségesés, hőmérséklet, csatlakozó értékelése, túláram védelem és a helyi villamos előírások.
DC táp telepítési munkafolyamat
1. lépés - Ellenőrizze a tápegység kimenetét
Ellenőrizze a tápegység címkéjét vagy mérje meg a DC kimenetet, hogy megbizonyosodjon arról, hogy a tápegység 50–57 VDC feszültséget biztosít, mielőtt csatlakoztatná a switch-hez.
2. lépés - Azonosítsa a polaritást és a földelést
Ellenőrizze vagy egyértelműen jelölje meg a +V, Föld (GND) és −V vezetékeket, mielőtt azokat a csatlakozóblokkba helyezné.
3. lépés - Kösse be a csatlakozóblokkot

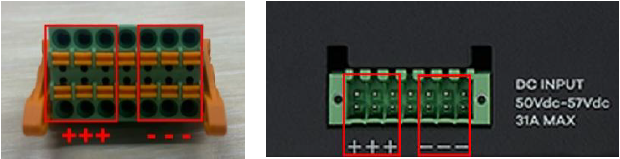

Mielőtt a hat vezetékpárt a DC csatlakozóblokkhoz kötné, ellenőrizze a csatlakozó tájolását a switch hátsó panelén található DC csatlakozóval, hogy elkerülje a fordított polaritást. A vezetékek végéről kb. 1 cm (0,4 hüvelyk) szigetelést távolítson el, hogy minimális legyen a szabadon hagyott réz, amikor a vezetékeket a DC csatlakozóblokkba helyezi.
Figyelem
1. Ne csatlakoztasson vezetékeket a DC csatlakozóblokk középső 2 tűs részéhez.
2. A földeléshez csatlakoztassa a földelő kábelt a switch hátsó paneljén található földelő csavarhoz.

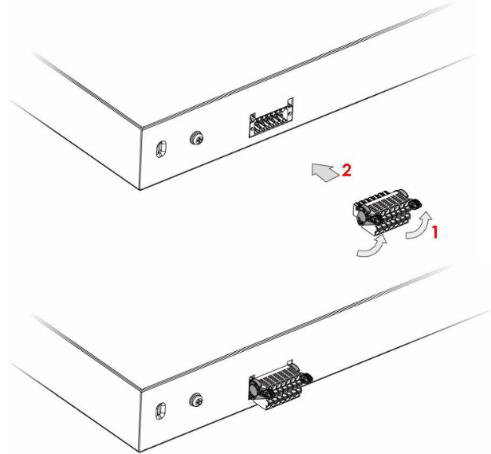

4. lépés - Csatlakoztassa a DC csatlakozót
Mielőtt a DC csatlakozóblokkot behelyezné a switch DC csatlakozójába, emelje fel a karokat mindkét oldalon.
5. lépés - Kapcsolja be és ellenőrizze a működést
Kapcsolja be a DC tápegységet, és ellenőrizze, hogy a switch sikeresen elindul-e. Ellenőrizze a tápegység és a switch állapotjelző LED-jeit a normál működés megerősítéséhez.
Telepítési forgatókönyvek
A következő példák bemutatják, hogyan tud egy külső DC tápegység egyetlen nagy teljesítményű switch-et vagy több switch-et is ellátni.
Megjegyzés: Minden switch esetén 60 W rendszer működési tartalékot kell fenntartani. Ha az összes DC teljesítményt a Powered Device (PD) eszközökre osztja, az túlterhelheti a tápegységet, ami védelem aktiválását és leállást okozhat.
Alkalmazási környezet
|

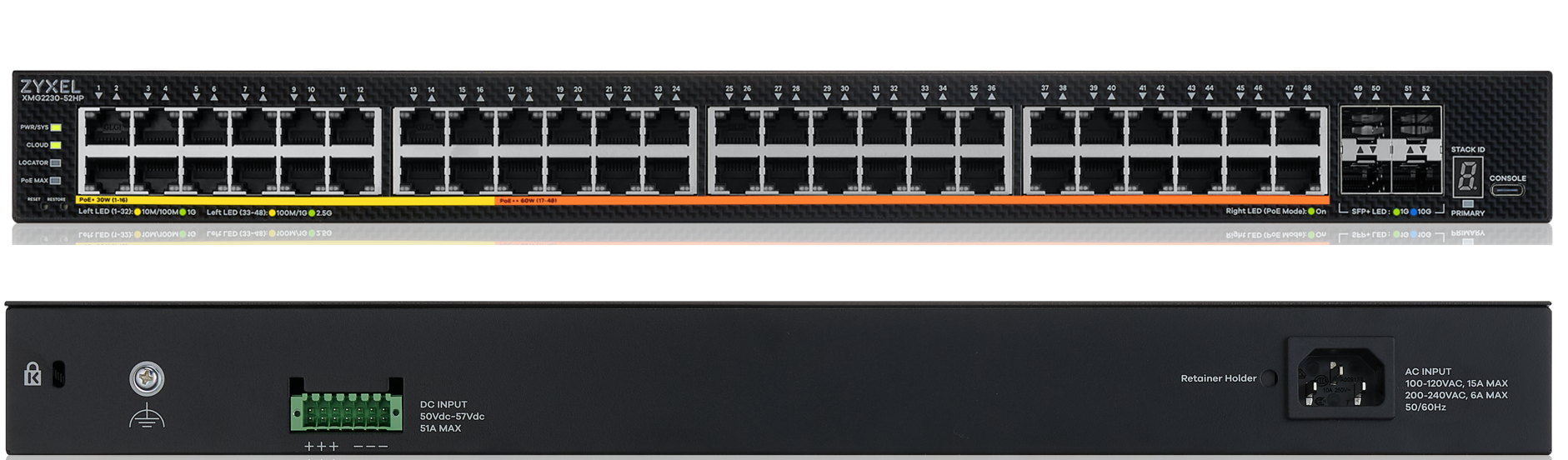

Forgatókönyv 1: Egyetlen XMG2230-52HP nagy teljesítményű telepítés
Ez a példa egy dedikált DC tápforrást mutat be, amelyet egyetlen XMG2230-52HP switch számára allokálnak.
| Eszköz | AWG vezetékpárok | Beállított összteljesítmény | Rendszer tartalék | Tervezési keret |
|---|---|---|---|---|
| XMG2230-52HP | 6 pár | 2400 W | 60 W | 2460 W |
| Maradék teljesítmény | — | — | — | 40 W |
Forgatókönyv 2: Egy 2500 W DC tápegység két switch között megosztva
Egyetlen DC tápegység több XMG2230 switch között is megosztható. Az alábbi példa a rendelkezésre álló teljesítményt osztja el úgy, hogy a kombinált PoE konfiguráció a tápegység névleges kapacitása alatt marad, miután mindkét switch számára lefoglalták a rendszer tartalékot.
| Eszköz | AWG vezetékpárok | Beállított összteljesítmény | Rendszer tartalék | Tervezési keret |
|---|---|---|---|---|
| XMG2230-52HP | 4 pár | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 pár | 900 W | 60 W | 960 W |
| Összesen | 6 pár | 2360 W | 120 W | 2480 W |
| Maradék teljesítmény | — | — | — | 20 W |
Web GUI beállítás

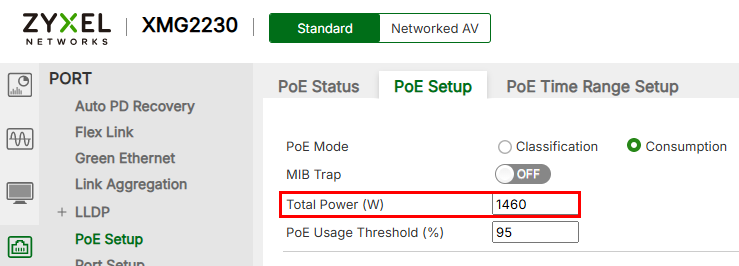

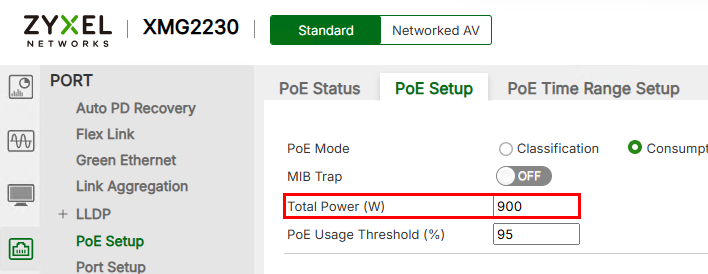

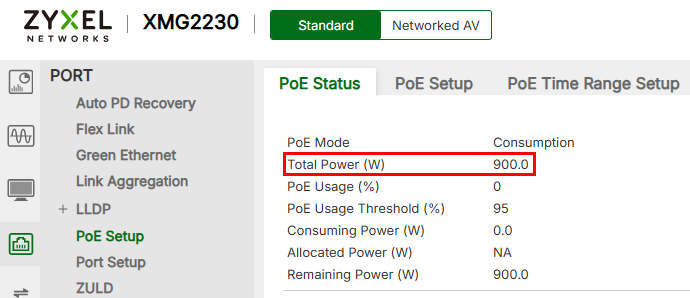

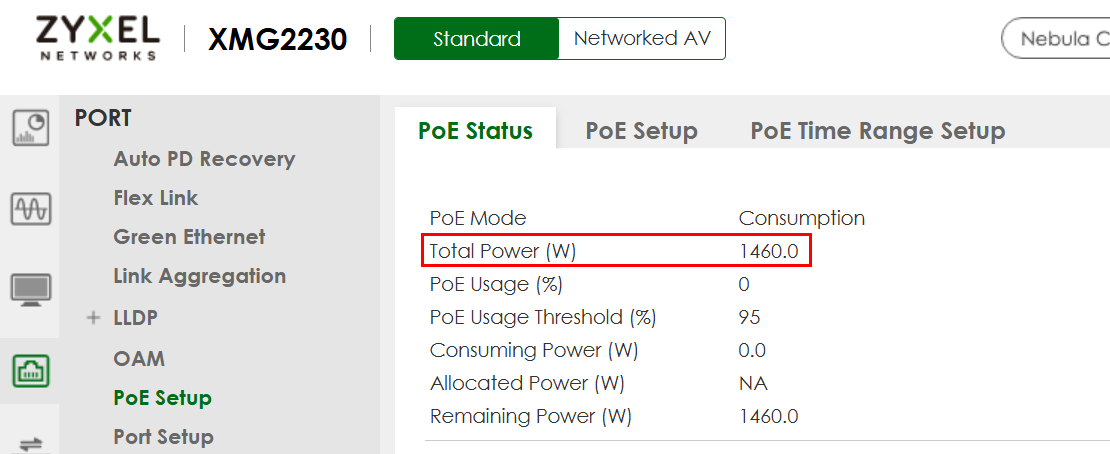

A switch DC bemenetről történő indítása után konfigurálja az Összteljesítményt (W) a PORT > PoE beállítás > PoE beállítás menüpontban. Kattintson az Alkalmaz gombra, és mentse el a beállítást. Ezután ellenőrizze az értéket a PoE állapotban.
Ajánlott külső DC tápegység modellek
Delta: PMS 2,500 W sorozat / PMS-V2K5W1BTD
Meanwell: UHP-1500 sorozat
Meanwell: UHP-2500 sorozat
