Serie USG FLEX / ATP / VPN: Uso de interfaces virtuales

Tässä teknisessä ohjeessa selitetään virtuaalisten rajapintojen tarkoitus ja oikea käyttö Zyxelin USG FLEX-, ATP- ja niihin liittyvissä VPN-turvalaitteissa. Se auttaa verkkoinsinöörejä päättämään, milloin ja miksi virtuaalisia rajapintoja tulisi käyttää perinteisten rajapintojen tai VLAN-verkkojen sijaan.

Mikä on virtuaalinen rajapinta

Virtuaalinen rajapinta antaa palomuurille mahdollisuuden määrittää lisä-IP-osoite olemassa olevaan fyysiseen verkkoporttiin – joko WAN- tai LAN-verkossa – tiettyjen verkkopalvelujen tai -skenaarioiden tukemiseksi.


Pääsääntö on:

• Luo virtuaalinen rajapinta vain, kun se on tarpeen tiettyjen palvelujen tai verkkovaatimusten vuoksi.

• Muussa tapauksessa käytä suoraa IP-osoitteen määritystä (WAN) tai VLAN-segmentointia (LAN).

WAN	LAN

Virtuaaliset rajapinnat WAN-verkossa

Kun virtuaalinen rajapinta on tarpeen

Virtuaalinen rajapinta WAN-verkossa tarvitaan, kun palomuuri on lisäpalvelun päätepiste julkisella IP-osoitteella. Esimerkkejä:

• IPSec VPN -yhdyskäytävä (vaihe 1)

• L2TP / SSL VPN

• Muut palvelut, joissa liikenne päättyy palomuurille

Näissä tilanteissa virtuaalinen rajapinta luodaan WAN-verkkoon lisä-IP-osoitteella ja sidotaan palveluun.

Kun virtuaalista rajapintaa ei tarvita

Virtuaalista rajapintaa ei tarvita WAN-verkossa, jos liikenne kulkee palomuurin läpi päättyen siihen, kuten esimerkiksi:

• NAT (mukaan lukien 1:1 NAT)

• Portin edelleenlähetys / virtuaalipalvelin

Näissä tapauksissa voit määrittää julkisen IP-osoitteen suoraan NAT-säännössä tai portin edelleenlähetysasetuksissa.

Virtuaaliset rajapinnat LAN-verkossa

Kun virtuaalinen rajapinta on tarpeen

Virtuaalinen rajapinta LAN-verkossa tarvitaan, kun tarvitset:

• Useita aliverkkoja samassa fyysisessä LAN-portissa ilman VLAN:ia

• Yhdistää laitteita, joilla on kiinteät IP-osoitteet pää-LAN-aliverkon ulkopuolella ja joita ei voi määrittää uudelleen

• Tilapäinen tai yksinkertaistettu lisäyhdyskäytävä LAN-laitteille

Kun virtuaalista rajapintaa ei tarvita

Et tarvitse virtuaalista rajapintaa LAN-verkossa, jos:

• Voit erottaa verkot VLAN-verkkojen avulla (suositellaan asianmukaista segmentointia varten)

• Kaikki LAN-laitteet ovat samassa aliverkossa ja tarvitaan vain yksi yhdyskäytävän IP-osoite

Parhaat käytännöt

• WAN: Luo virtuaalinen rajapinta vain, jos palomuuri on palvelun päätepiste (VPN, palomuurin isännöimät palvelut). Älä käytä sitä vain NAT-skenaarioissa.

• LAN: Käytä mieluummin VLAN-verkkoa verkon segmentointiin; käytä LAN-virtuaaliliittymiä vain, jos VLAN-verkot eivät ole mahdollisia tai käytännöllisiä.

• Pidä kokoonpanot mahdollisimman yksinkertaisina – jokainen virtuaalinen rajapinta lisää reitityksen monimutkaisuutta.

Päätöksentekoprosessi – WAN

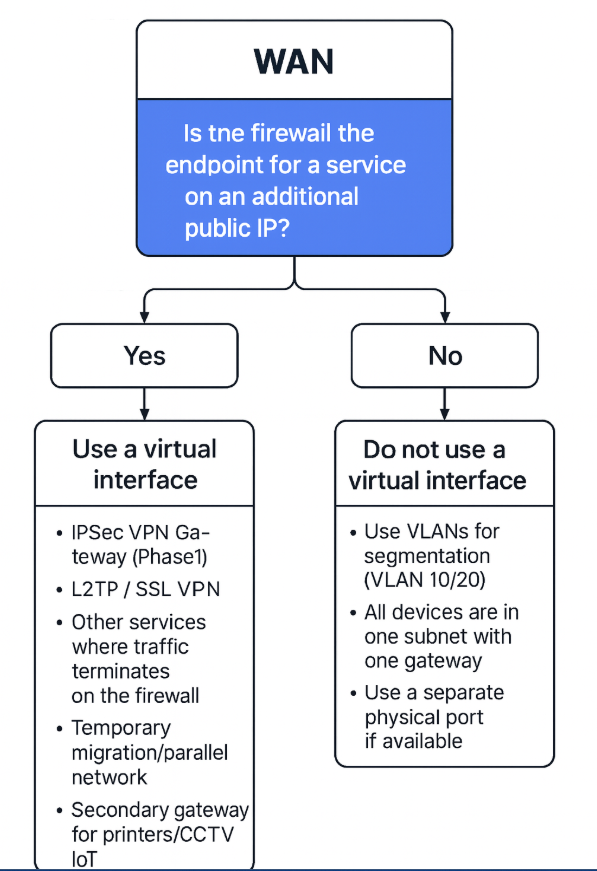

(Käytä kaaviota pikaoppaana)

• Kyllä – Palomuuri on palvelun päätepiste → Käytä virtuaalista rajapintaa (VPN, palomuuripalvelut)

• Ei – Palomuuri vain välittää liikennettä → Älä käytä virtuaalista rajapintaa (NAT, portin välitys)

Päätöksentekoprosessi – LAN

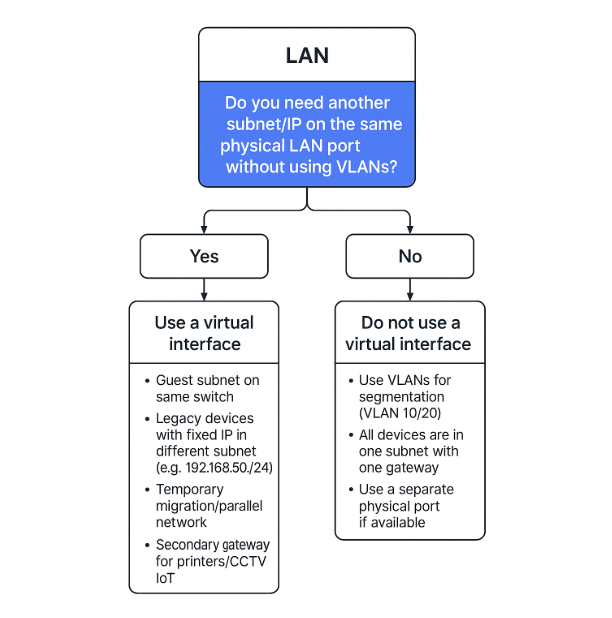

(Käytä kaaviota pikaoppaana)

• Kyllä – LAN-verkossa tarvitaan lisäaliverkko tai IP-osoite → Käytä virtuaalista rajapintaa (ellei VLAN ole suositeltava)

• Ei – Vain yksi aliverkko tai VLAN-erottelu mahdollista → Älä käytä virtuaalista rajapintaa

Joitakin käytännön esimerkkejä

Esimerkki 1 – Virtuaalisen LAN-rajapinnan käyttö vanhoille laitteille tai Superscope-laitteille

Jos käytät DHCP Superscopea tai sinulla on vanhoja laitteita, joiden IP- ja yhdyskäytäväasetuksia et voi muuttaa:

Verkossasi voi olla laitteita, joiden IP-osoitteet ovat palomuurin LAN-rajapinnan määritetyn aliverkon ulkopuolella. Tämä voi tapahtua esimerkiksi seuraavissa tilanteissa:

• DHCP Superscopea käytetään useiden IP-alueiden tarjoamiseen samassa fyysisessä LAN-verkossa.

• Vanhat tai saavuttamattomat laitteet, joilla on erilainen yhdyskäytävä-/IP-määritys ja joita ei voi määrittää uudelleen puuttuvien tunnistetietojen vuoksi.

Tällaisissa tapauksissa on perusteltua käyttää virtuaalista LAN-liitäntää. Luo uusi virtuaalinen LAN-liitäntä tarvittavalla IP-määrityksellä siirtymällä kohtaan: Verkko > Liitäntä > Ethernet

Esimerkki 2 – Useiden VPN-yhdyskäytävien isännöinti eri julkisilla IP-osoitteilla (WAN)
Sinulla on useita julkisia IP-osoitteita ja sinun on isännöitävä erillisiä IPSec VPN-yhdyskäytäviä eri asiakkaille.

• Luo virtuaalinen rajapinta WAN:ssa jokaiselle lisäiselle julkiselle IP-osoitteelle.

• Liitä kukin VPN-yhdyskäytävä sopivaan virtuaaliseen rajapintaan liikenteen erottamisen varmistamiseksi.

Esimerkki 3 – Siirtyminen uuteen aliverkkoon ilman kaikkien laitteiden uudelleenmäärittelyä (LAN)
Kun muutat LAN-aliverkkoa, mutta joitakin kriittisiä järjestelmiä ei voida konfiguroida uudelleen välittömästi, voit:

• Pidä vanha aliverkko aktiivisena luomalla virtuaalinen LAN-rajapinta vanhalla IP-alueella.

• Siirtää laitteet asteittain uuteen aliverkkoon ilman verkon käyttökatkoksia.

Esimerkki 4 – Testi- ja tuotantoliikenteen erottaminen (WAN)
Sinulla on yksi WAN-yhteys, mutta tuotanto- ja testaus-VPN-liikenne on erotettava toisistaan:

• Määritä testausta varten oma julkinen IP-osoite virtuaalisen WAN-liitännän kautta.

• Liitä testaus-VPN tähän rajapintaan ja pidä tuotantoliikenne pää-WAN-IP-osoitteessa.

Esimerkki 5 – Internetin tarjoaminen väliaikaiselle verkkosegmentille (LAN)
Tapahtuman tai projektin aikana sinun on tarjottava Internet-yhteys laiteryhmälle, jolla on oma IP-alue:

• Luo virtuaalinen LAN-liitäntä tapahtuman/projektin aliverkolla.

• Sovella tiettyjä palomuurin ja kaistanleveyden sääntöjä kyseiseen aliverkkoon vaikuttamatta pää-LAN-verkkoon.
