¿Cómo configurar un túnel IPSec con autenticación 802.1X en Android?

En este artículo, veremos cómo configurar un túnel VPN IPSec con xAuth en un dispositivo Android.

Repasaremos los siguientes pasos:

Configuración de Zyxel USG / ATP / VPN

• Configurar los objetos necesarios

• Configurar el usuario y, si es necesario, un grupo de usuarios

• Configurar los objetos de dirección necesarios

• Confirmación de las reglas Firewall

• Configuración de la VPN Gateway

• Configurar la conexión VPN

Configuración en tu Android

• Accediendo al Menú VPN

• Agregar la conexión VPN

• Probar la conexión VPN

Configuración de Zyxel USG / ATP / VPN

Inicie sesión en su dispositivo.

Configuración por defecto:

Configuración de objeto:

Configuración de usuario:

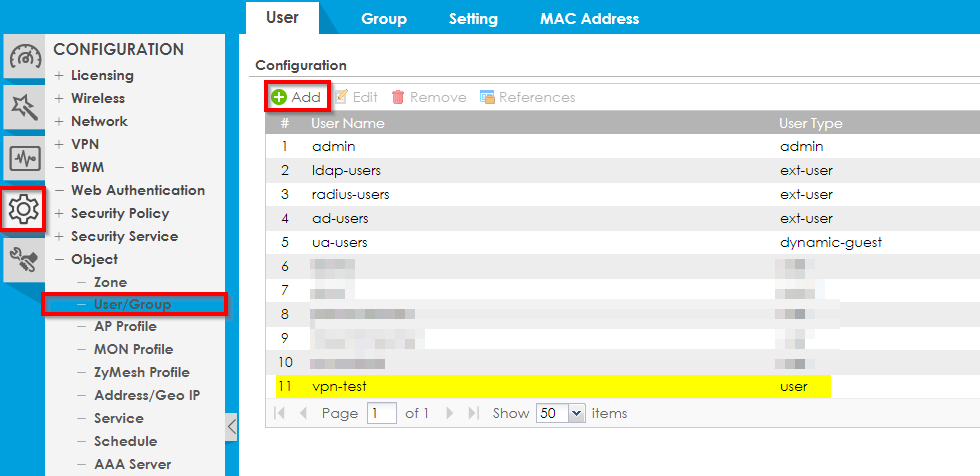

Configuration -> User/group -> User

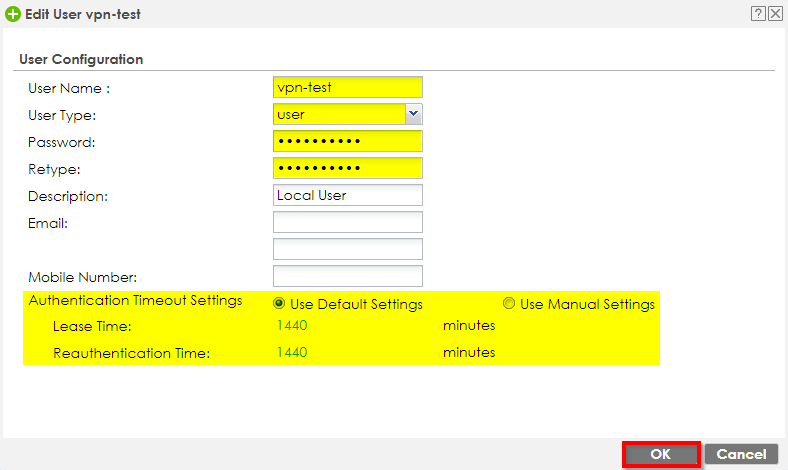

Haga clic en "Agregar"

y complete la información necesaria.

En este ejemplo uso:

Además, puede cambiar el tiempo que el usuario puede permanecer conectado sin volver a autenticarse.

La configuración predeterminada aquí es, 1440 minutos o 24 horas.

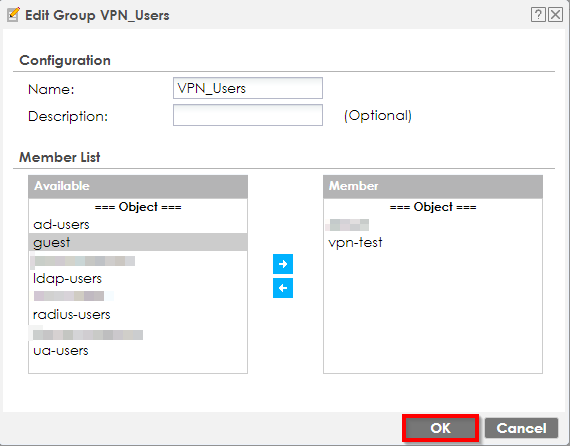

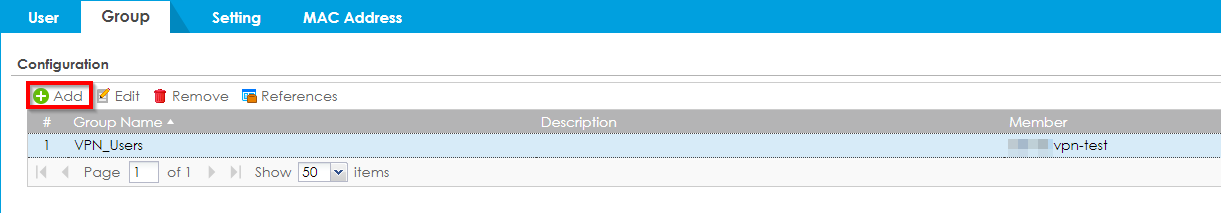

Si desea utilizar la VPN con varios usuarios, también puede configurar un grupo de usuarios.

Configuración de los objetos de dirección necesarios:

Ahora necesitamos configurar algunos objetos de dirección que necesitaremos más adelante.

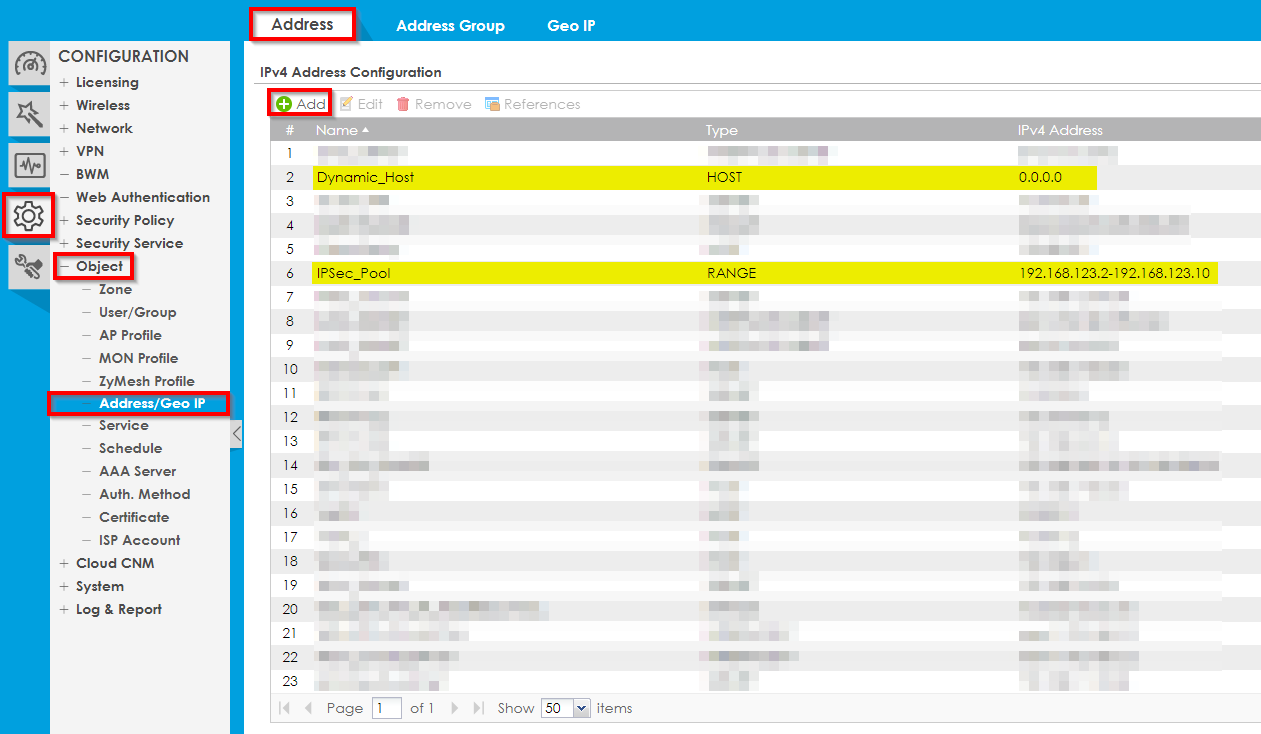

Configuration -> Object -> Address/Geo IP -> Address

Haga clic en "Agregar"

y crea los 2 objetos necesarios:

¡El conjunto de IP que estoy usando puede diferir en su caso de uso!

! (¡Es imPortant que el Rango no es utilizado por ninguna otra Interfaz / Zona / Site2Site Tunnel / ...)!

Confirmación de las reglas Firewall:

Ahora confirmamos que tenemos 2 reglas muy ImPortant Firewall:

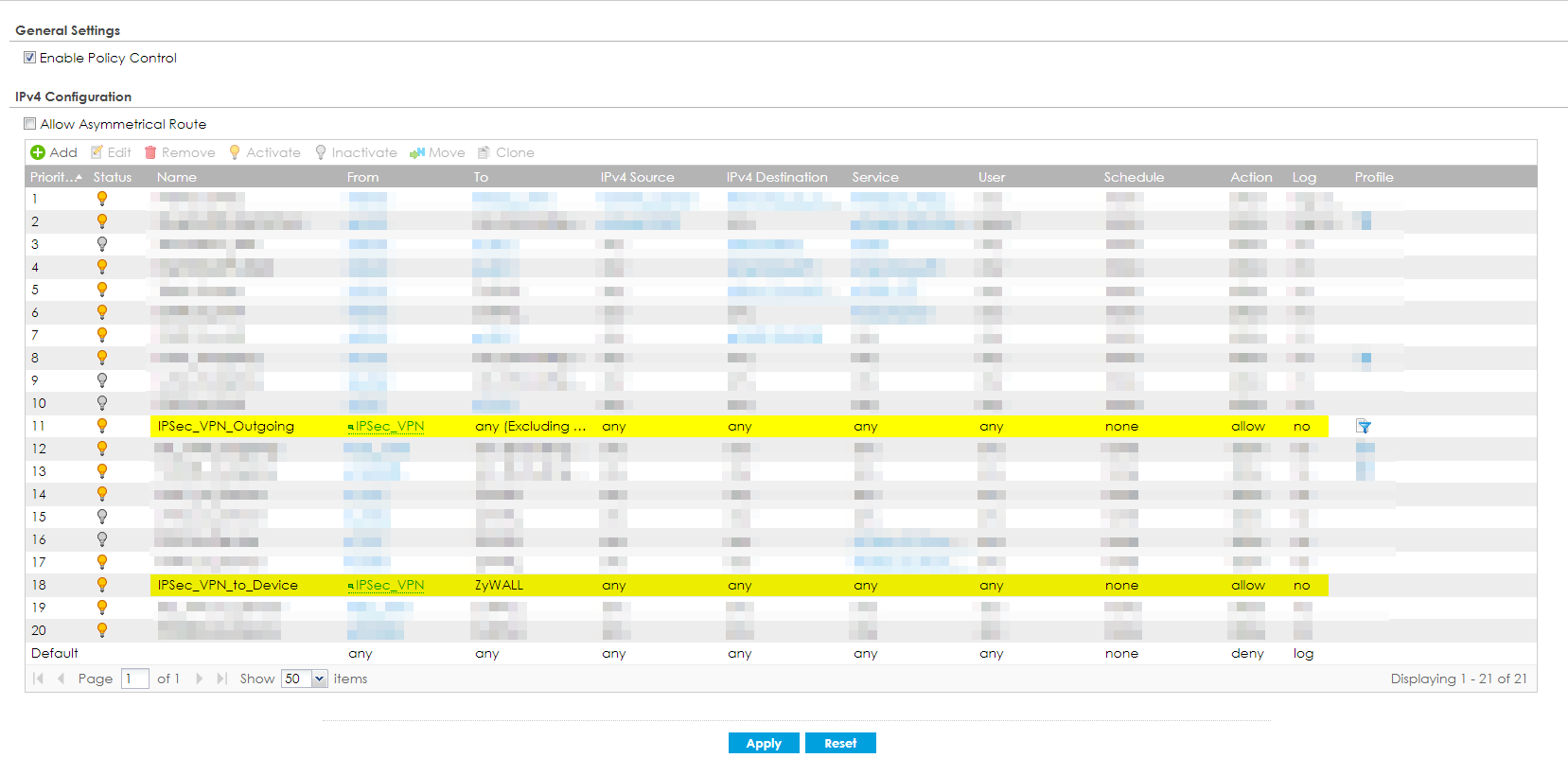

Configuration -> Security Policy -> Policy Control

Las reglas en cuestión son las siguientes reglas predeterminadas:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

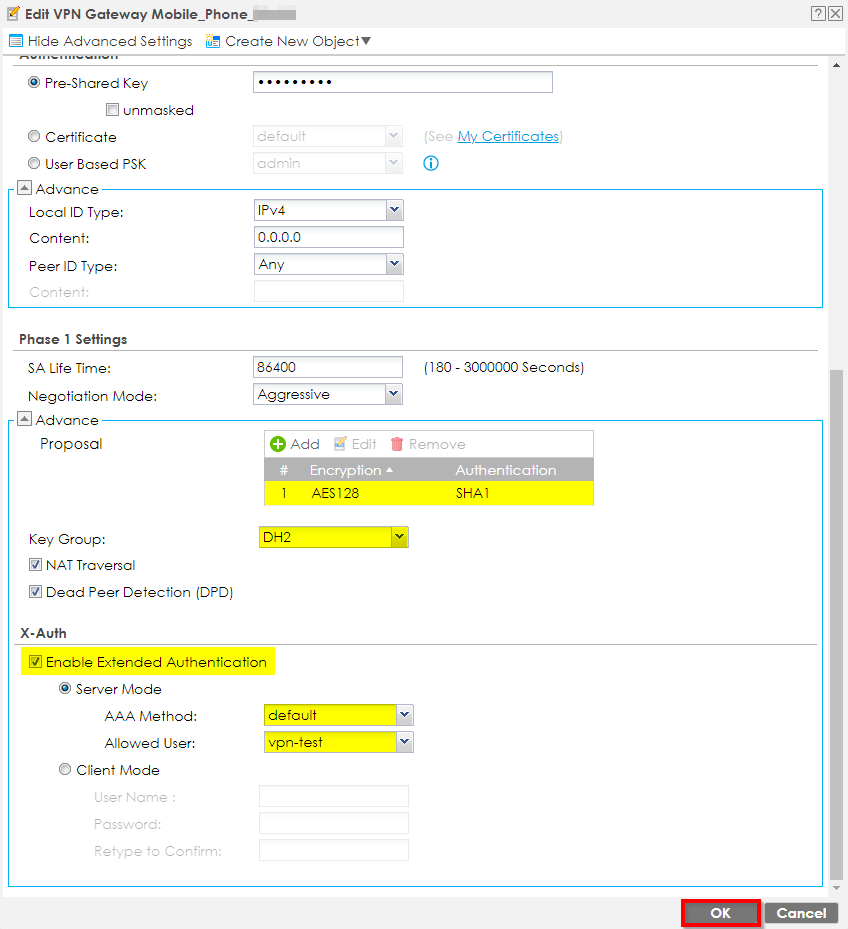

Configuración de la VPN Gateway

Ahora podemos configurar la VPN Gateway.

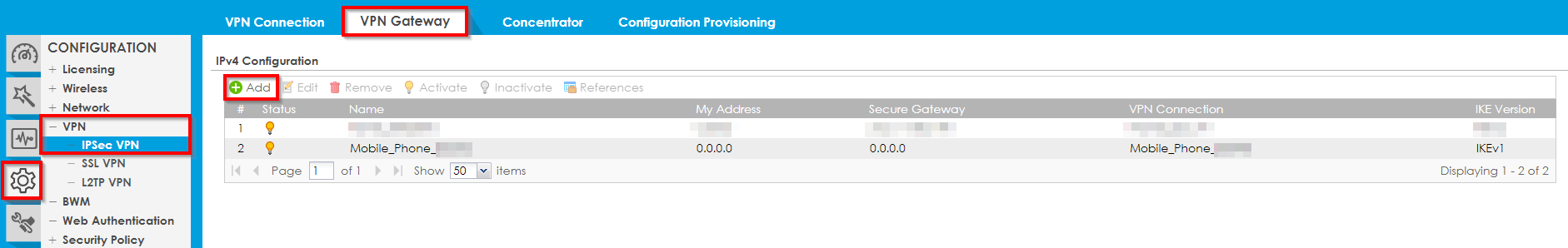

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Haga clic en "Agregar"

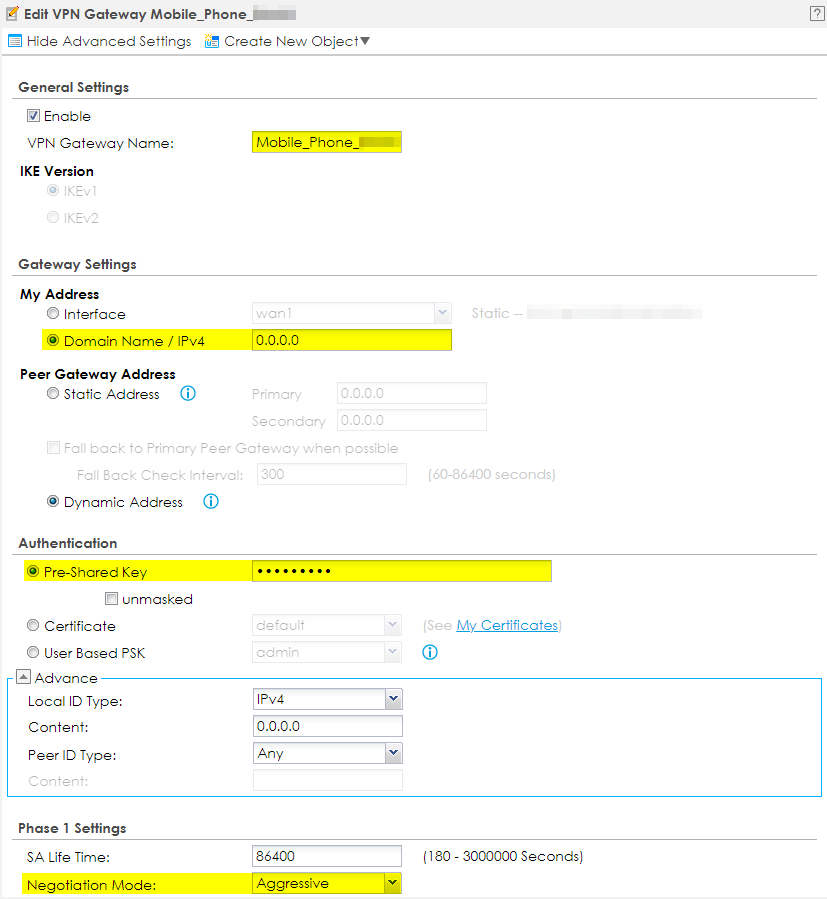

y complete lo siguiente:

Como "Preshared-Key" usé "123456789" pero obviamente puedes usar lo que quieras.

como "Usuario permitido" Puede elegir el Usuario o el Grupo que creamos en el Primer Paso

( Configuración del usuario )

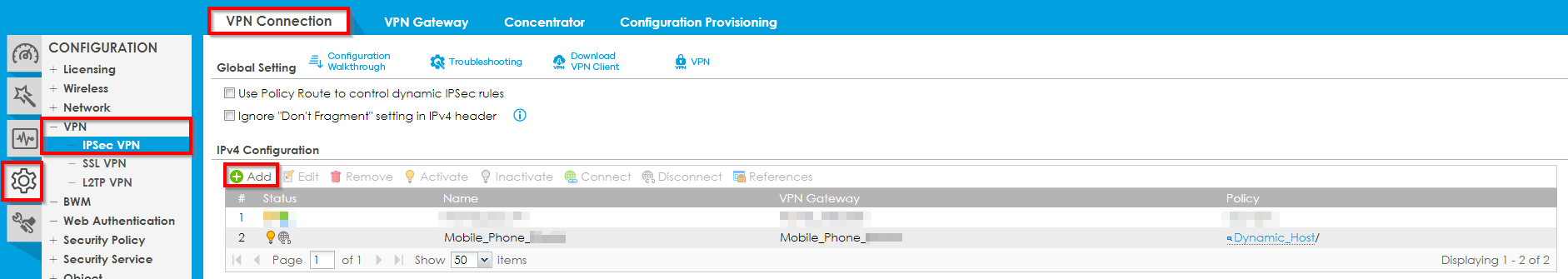

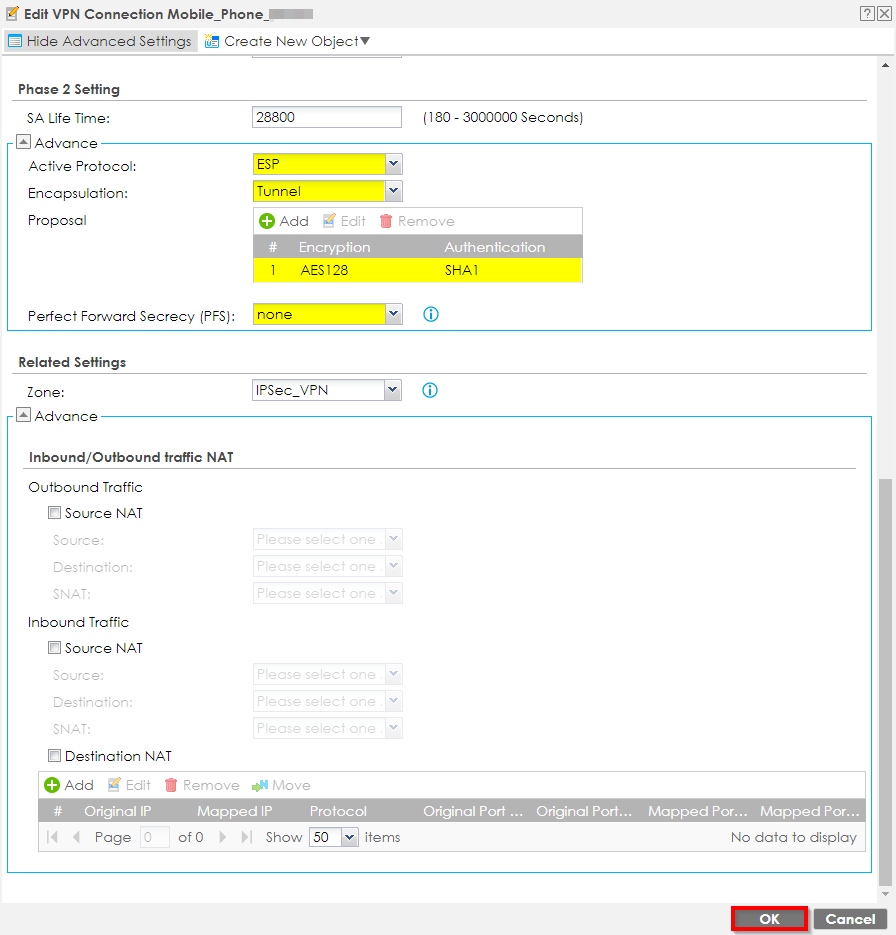

Configurar la conexión VPN

En este paso, configuramos la conexión VPN para Gateway.

Configuration -> VPN -> IPSec VPN -> VPN Connection

Haga clic en "Agregar"

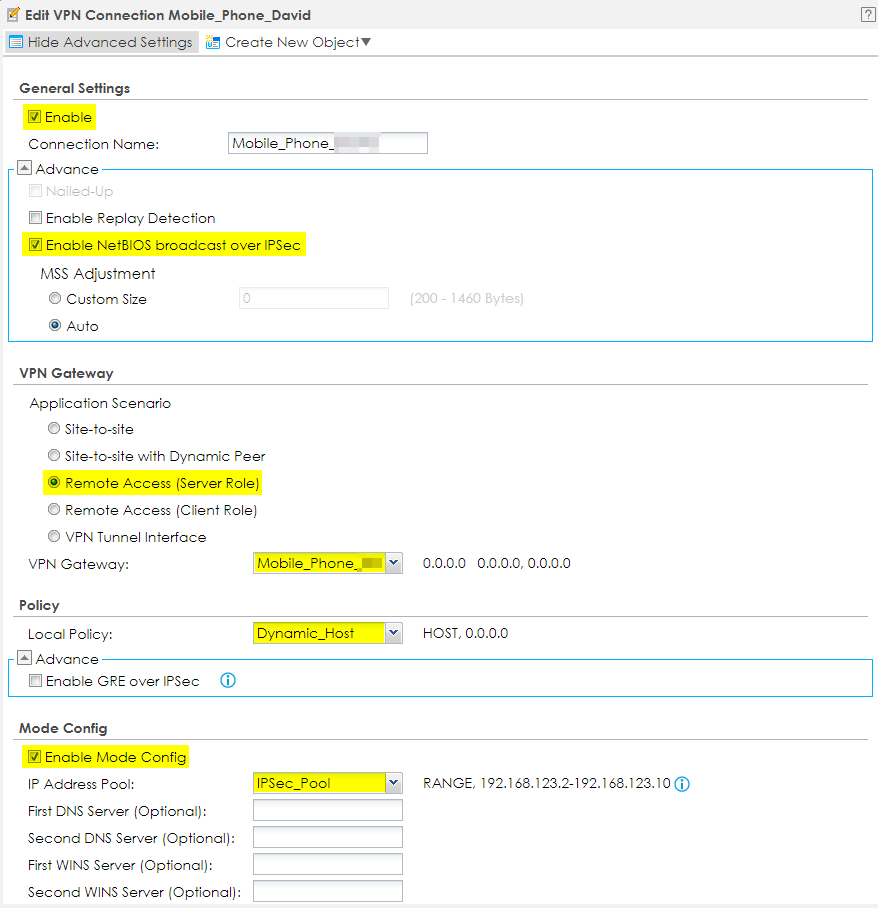

y complete la información necesaria.

En este escenario, activé "Habilitar transmisión NetBIOS a través de IPSec", porque usé una aplicación que funcionaba con la resolución de nombres NetBIOS.

Eso es todo y ahora a la configuración en el dispositivo Android.

Configuración en tu Android

Accediendo al Menú VPN:

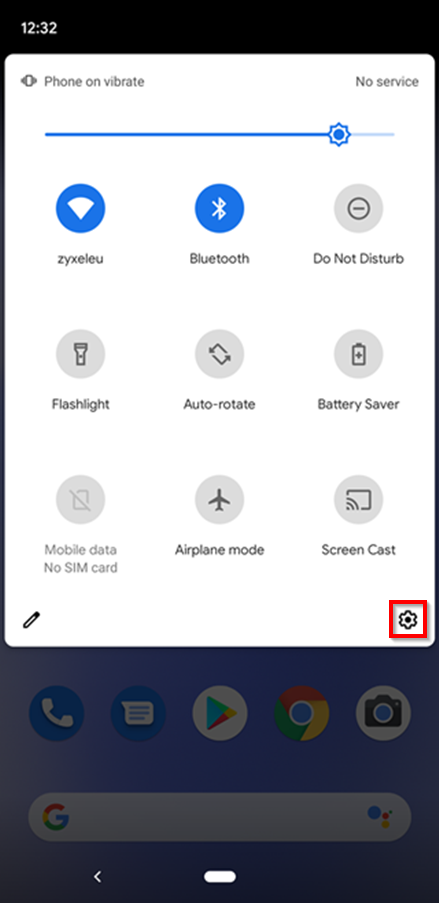

Use el acceso desplegable y elija el pequeño símbolo de "engranaje".

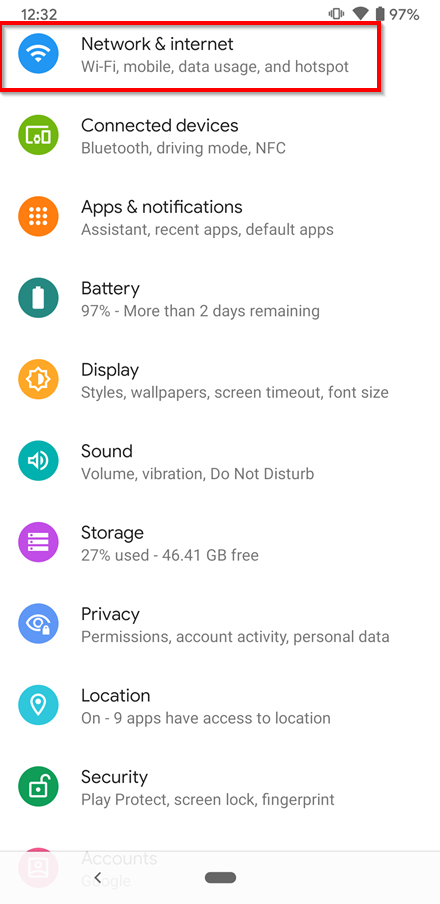

Elija "Red e Internet"

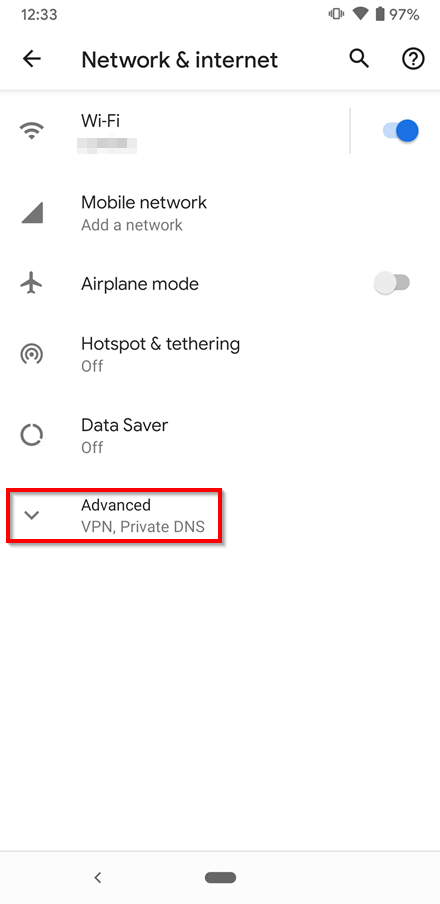

Haga clic en "Avanzado"

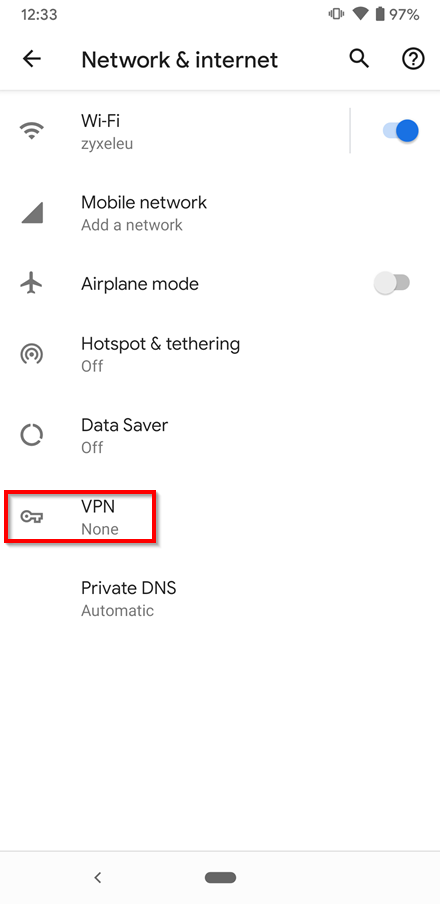

y elige "VPN"

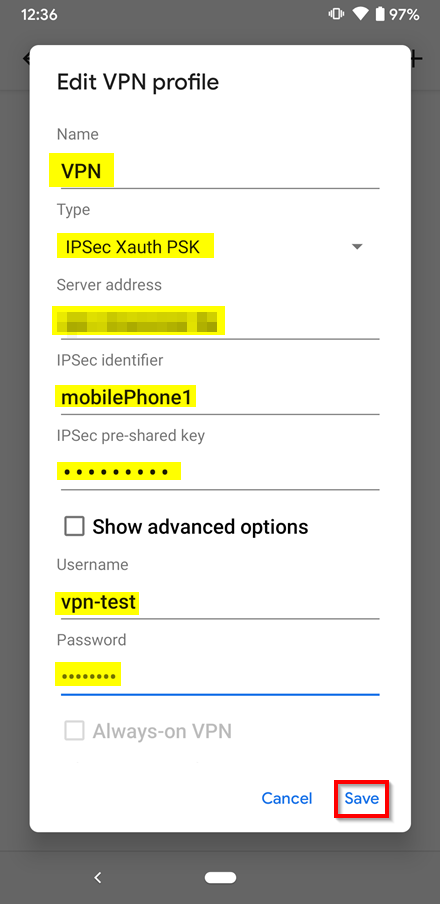

Agregar la conexión VPN:

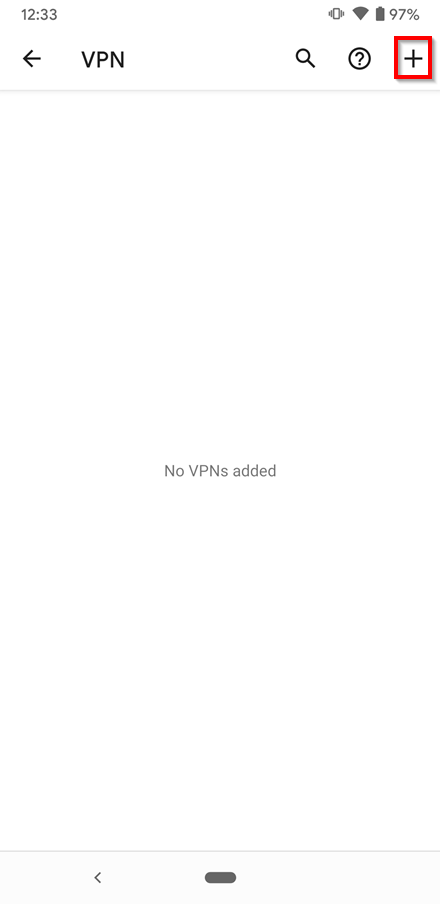

Haga clic en el símbolo "+"

y complete la información de la conexión VPN que creamos anteriormente y haga clic en "Guardar".

( Crear una conexión VPN )

Como identificador IPSec puede poner casi! cualquier cosa.

¡El identificador debe ser único por dispositivo!

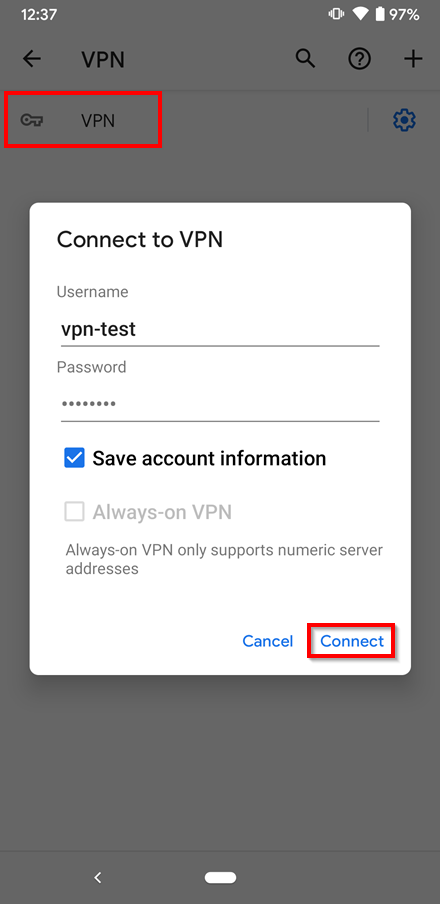

Prueba de la conexión VPN:

Elija la VPN y haga clic en "Conectar"

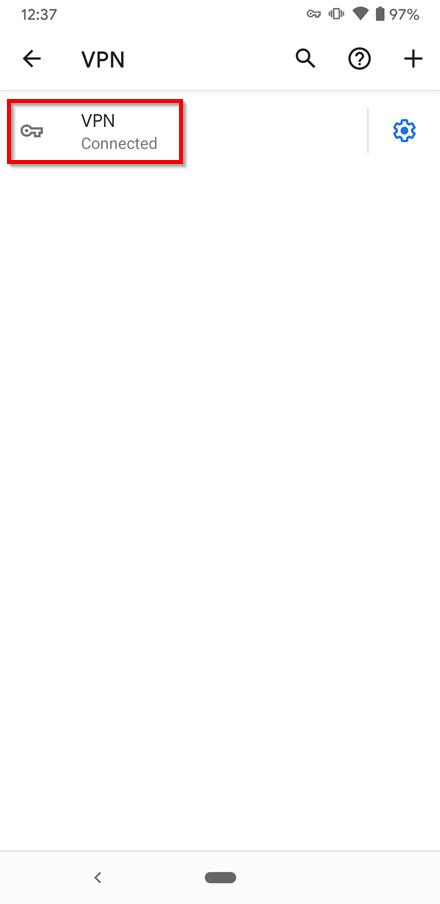

Y ya hemos terminado.
