DC-Stromeingang und PoE-Stromerweiterung bei XMG2230 Serien-Switches

Die XMG2230 Serien-Switches unterstützen eine duale Stromarchitektur, die aus einem internen AC-Netzteil und einem optionalen externen DC-Stromeingang besteht. Während das interne AC-Netzteil für den Standardbetrieb ausreicht, ermöglicht der DC-Stromeingang spezifische Einsatzszenarien wie höhere PoE-Strombudgets und DC-basierte Infrastrukturlösungen.

Dieser Artikel erklärt, wie der DC-Stromeingang in der Praxis funktioniert, mit besonderem Fokus auf das PoE-Stromerweiterungsverhalten, die Priorität der Stromquelle und wichtige Einsatzüberlegungen.

Vorsichtsmaßnahmen:

• Um das Risiko eines elektrischen Schlages zu verringern, erden Sie den Switch gemäß Seite 50 des Benutzerhandbuchs vor dem Betrieb ordnungsgemäß. Wenn Sie die Erdung nicht verifizieren können, wenden Sie sich an einen zertifizierten Elektriker zur Unterstützung.
• Hochspannungs-DC-Netzteile und freiliegende Stromkabel sind gefährlich. Um die Sicherheit der Geräte und die Einhaltung der Vorschriften zu gewährleisten, müssen DC-Stromanschlüsse von einem zertifizierten Elektriker durchgeführt werden.
• Beim Anschluss eines DC-Netzteils an den Switch müssen die positiven und negativen Leitungen entsprechend dem DC-Anschluss auf der Rückseite korrekt an den DC-Klemmenblock angeschlossen werden.

Anwendbare Modelle und Strombudget

Hinweis

Wenn AC- und DC-Strom gleichzeitig angeschlossen sind, priorisiert der Switch den AC-Eingang. Um das erweiterte PoE-Strombudget zu nutzen, stellen Sie sicher, dass der Switch ausschließlich vom DC-Eingang betrieben wird.

Empfehlung für AWG-Leitungen und Berechnung des PoE-Budgets

Zyxel empfiehlt die Verwendung von 16–28 AWG DC-Leitungen, um eine stabile Stromversorgung sicherzustellen.

Die nachstehende Tabelle bietet eine Planungsschätzung basierend auf 50 VDC und 10 A pro 16 AWG positiv/negativ Leitungs-Paar. Sie veranschaulicht, wie das Hinzufügen zusätzlicher Leitungs-Paare die verfügbare DC-Seitenleistung für das PoE-Budget erhöht.

Hinweis
Verwenden Sie diese Tabelle nur als Design-Schätzung. Die tatsächlich nutzbare Leistung wird durch die PSU-Bewertung, das DC-Eingangslimit des Switches, das PoE-Budget des Switches, Kabellänge, Spannungsabfall, Temperatur, Anschlussbewertung, Überstromschutz und lokale elektrische Vorschriften begrenzt.

Arbeitsablauf bei der DC-Strominstallation

Schritt 1 - Überprüfen Sie die PSU-Ausgabe

Überprüfen Sie das PSU-Etikett oder messen Sie den DC-Ausgang, um sicherzustellen, dass das Netzteil 50–57 VDC liefert, bevor Sie es an den Switch anschließen.

Schritt 2 - Identifizieren Sie Polarität und Erdung

Bestätigen oder kennzeichnen Sie deutlich die Leiter +V, Erdung (GND) und −V, bevor Sie sie in den Klemmenblock einsetzen.

Schritt 3 - Verkabeln Sie den Klemmenblock

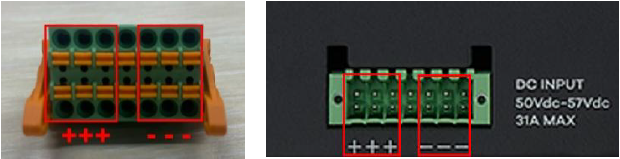

Bevor Sie die sechs Leitungs-Paare an den DC-Klemmenblock anschließen, überprüfen Sie die Ausrichtung der Klemmen anhand des DC-Anschlusses auf der Rückseite des Switches, um eine Verpolung zu vermeiden. Entfernen Sie etwa 1 cm (0,4 Zoll) Isolierung von jedem Drahtende, um den freiliegenden Kupferanteil beim Einsetzen in den DC-Klemmenblock zu minimieren.

Vorsicht
1. Schließen Sie keine Drähte an die mittleren 2 Pins des DC-Klemmenblocks an.
2. Für Erdungszwecke schließen Sie das Erdungskabel an die Erdungsschraube an der Rückseite des Switches an.

Schritt 4 - Befestigen Sie den DC-Stecker

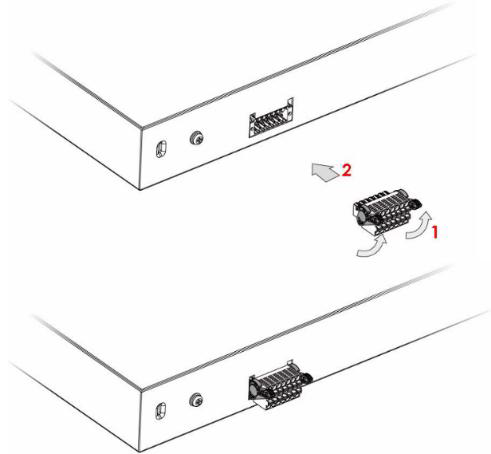

Heben Sie vor dem Einsetzen des DC-Klemmenblocks in den DC-Anschluss des Switches die Hebel auf beiden Seiten an.

Schritt 5 - Einschalten und Betrieb überprüfen

Schalten Sie das DC-Netzteil ein und prüfen Sie, ob der Switch erfolgreich startet. Überprüfen Sie die LEDs des Netzteils und des Switches, um den normalen Betrieb zu bestätigen.

Einsatzszenarien

Die folgenden Beispiele zeigen, wie ein externes DC-Netzteil entweder einen einzelnen Hochleistungs-Switch oder mehrere Switches versorgen kann.

Hinweis: Es ist notwendig, auf jedem Switch 60 W für den Systembetrieb zu reservieren. Wenn die gesamte DC-Leistung den Powered Devices (PDs) zugewiesen wird, kann das Netzteil überlastet werden, was den Schutzmodus auslöst und einen Abschaltvorgang verursacht.

Anwendungsumgebung

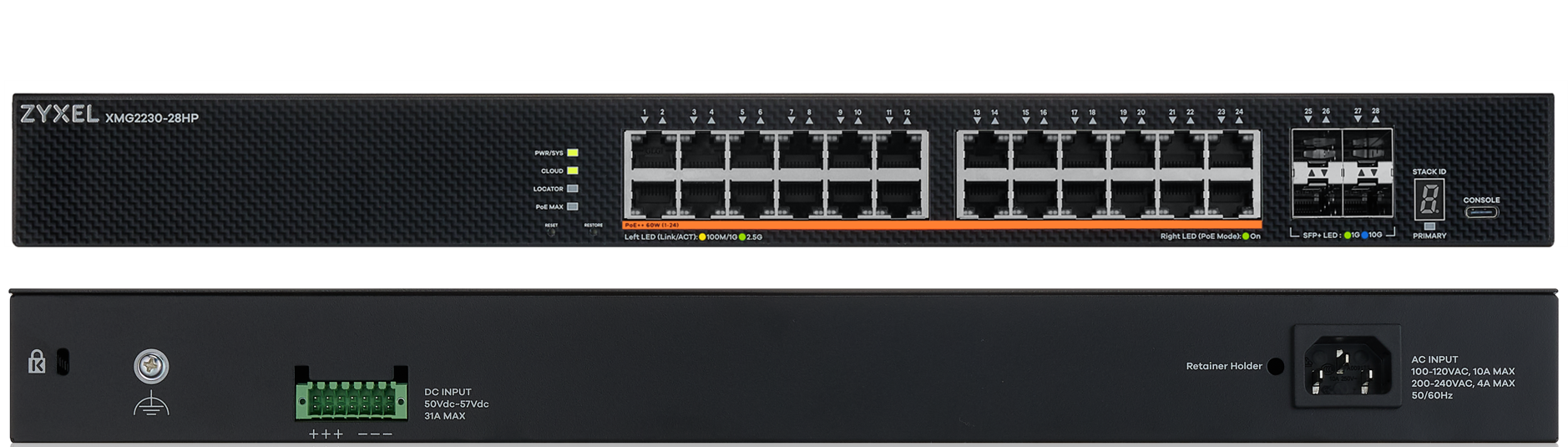

Switches: ein XMG2230-28HP und ein XMG2230-52HP 54V DC-Netzteil mit maximaler Ausgangsleistung von 2500 W Sechs Paare 16 AWG positive und negative Leitungen 14-poliger D-sub-Klemmenblock (vom Switch-Braunkarton)

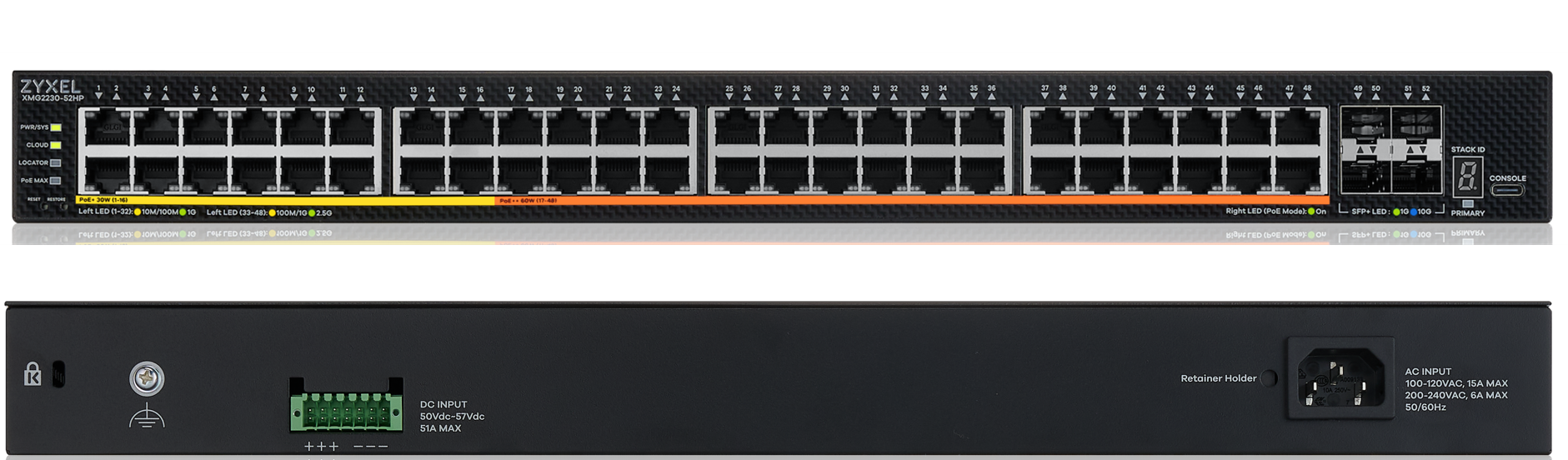

Szenario 1: Einzelner XMG2230-52HP Hochleistungseinsatz

Dieses Beispiel zeigt eine dedizierte DC-Stromquelle, die einem einzelnen XMG2230-52HP Switch zugewiesen ist.

Szenario 2: Ein 2500 W DC-Netzteil wird von zwei Switches gemeinsam genutzt

Ein einzelnes DC-Netzteil kann auf mehrere XMG2230 Switches verteilt werden. Das folgende Beispiel weist die verfügbare Leistung zu, während die kombinierte PoE-Konfiguration nach Reservierung der Systemleistung für beide Switches innerhalb der Nennleistung des Netzteils bleibt.

Web-GUI-Konfiguration

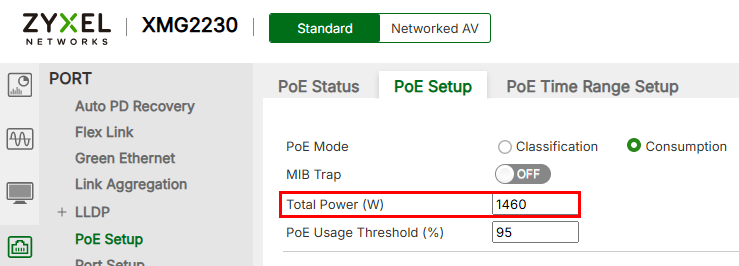

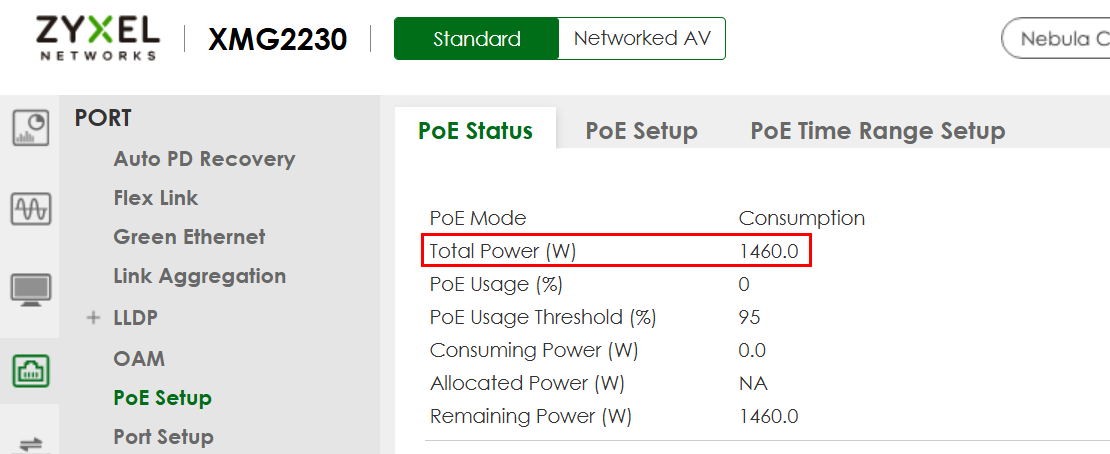

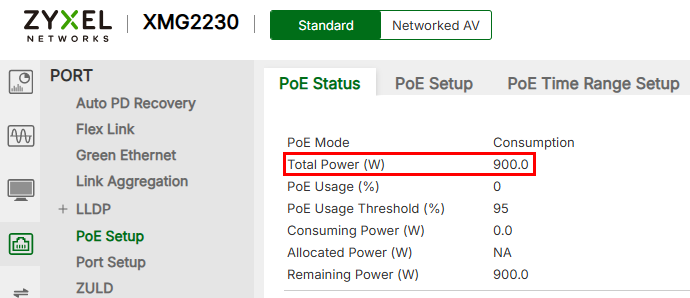

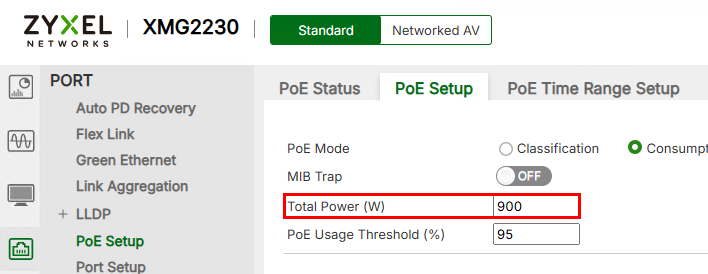

Nachdem der Switch vom DC-Eingang gebootet ist, konfigurieren Sie die Gesamtleistung (W) über PORT > PoE Setup > PoE Setup. Klicken Sie auf Übernehmen und speichern Sie die Konfiguration. Überprüfen Sie dann den Wert im PoE-Status.

Empfohlene externe DC-Netzteile

Delta: PMS 2.500 W Serie / PMS-V2K5W1BTD

Meanwell: UHP-1500 Serie

Meanwell: UHP-2500 Serie
