DC Strømindgang og PoE Strømforlængelse på XMG2230 Serie Switche

Har du flere spørgsmål? Indsend en anmodning

XMG2230 Serie switche understøtter en dobbelt strømarkitektur bestående af en intern AC strømforsyning og en valgfri ekstern DC strømindgang. Mens den interne AC strømforsyning er tilstrækkelig til standarddrift, muliggør DC strømindgangen specifikke implementeringsscenarier såsom højere PoE strømbudgetter og DC-baserede infrastrukturløsninger.

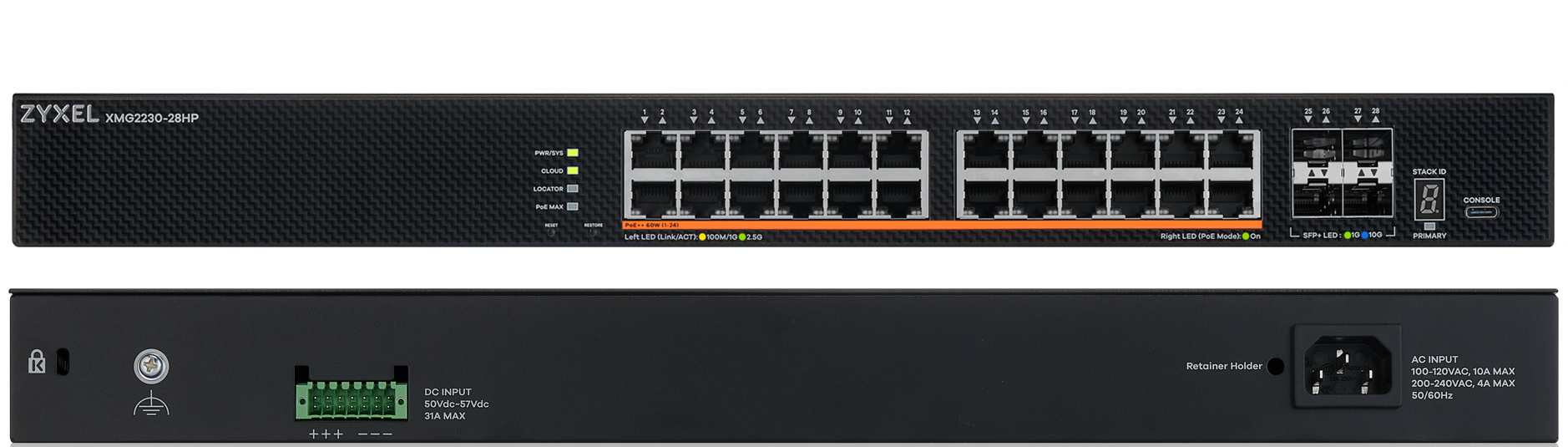

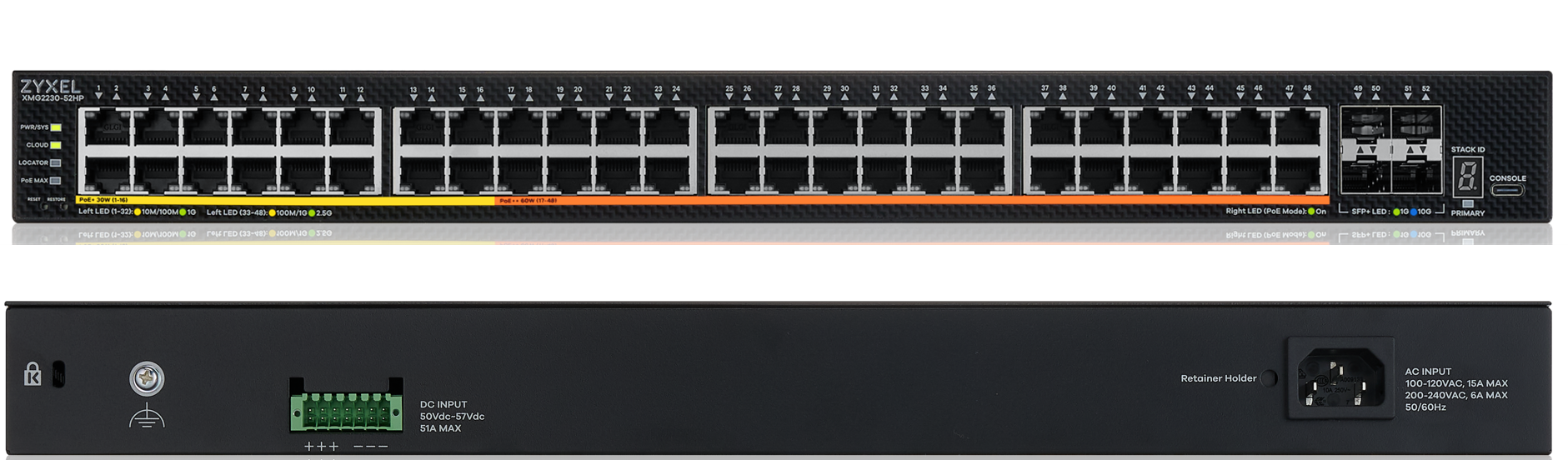

1- 52hp_r.tif.png

Denne artikel forklarer, hvordan DC strømindgangen fungerer i praksis, med særlig fokus på PoE strømforlængelsesadfærd, prioritering af strømkilde og vigtige overvejelser ved implementering.

Forholdsregler:

  • Sørg for, at DC PSU er frakoblet før installation.
  • For at reducere risikoen for elektrisk stød, jord korrekt switchen i henhold til side 50 i Brugervejledningen før drift. Hvis du ikke kan verificere jordforbindelsen, kontakt en certificeret elektriker for assistance.
  • Højvolts DC PSU'er og eksponerede strømkabler er farlige. For at sikre udstyrets sikkerhed og overholdelse af reglerne, skal DC strømforbindelser udføres af en certificeret elektriker.
  • Når du tilslutter en DC PSU til switchet, skal du sikre, at de positive og negative ledninger er korrekt tilsluttet DC terminalblokken i henhold til DC-stikket på bagpanelet.

Gældende Modeller og Strømbudget

Model DC Indgang Maksimalt DC Strømbudget Typisk AC Strømbudget
XMG2230-28HP 50–57 V Op til 1440 W Op til 700 W
XMG2230-52HP 50–57 V Op til 2400 W Op til 960 W

Bemærk

Hvis AC og DC strøm er tilsluttet samtidig, prioriterer switchet AC indgangen. For at bruge det udvidede PoE strømbudget, skal du sikre, at switchet kører fra kun DC indgang.



AWG Ledningsanbefaling og PoE Budgetberegning

Zyxel anbefaler brug af 16–28 AWG DC ledninger for at sikre stabil strømforsyning.

Tabellen nedenfor giver et planlægningsestimat baseret på 50 VDC og 10 A pr. 16 AWG positiv/negativ ledningspar. Den illustrerer, hvordan tilføjelse af yderligere ledningspar øger den tilgængelige DC-strøm til PoE budgettet.

Ledningspar Beregning Basis Anslået PoE Budget
1 par af 16 AWG 50 V × 10 A 500 W
2 par af 16 AWG 50 V × 20 A 1000 W
3 par af 16 AWG 50 V × 30 A 1500 W
4 par af 16 AWG 50 V × 40 A 2000 W
5 par af 16 AWG 50 V × 50 A 2500 W
6 par af 16 AWG 50 V × 60 A 3000 W

Bemærk
Brug denne tabel som et designestimat kun. Faktisk brugbar strøm er begrænset af PSU's vurdering, switchens DC indgangsgrænse, switchens PoE budget, kabellængde, spændingsfald, temperatur, terminalvurdering, overstrømsbeskyttelse og lokal elektrisk lovgivning.

DC Strøm Installationsarbejdsgang

Trin 1 - Bekræft PSU output

Kontroller PSU mærkaten eller mål DC output for at bekræfte, at strømforsyningen leverer 50–57 VDC før tilslutning til switchet.

Trin 2 - Identificer polaritet og jord

Bekræft eller mærk tydeligt +V, Jordforbindelse (GND) og −V ledere før indsættelse i terminalblokken.

Trin 3 - Tilslut terminalblokken

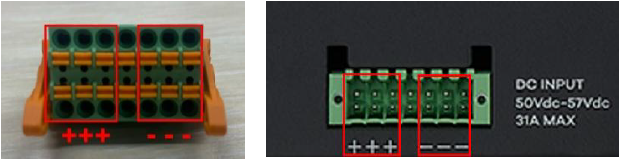

Før tilslutning af de seks ledningspar til DC terminalblokken, verificer terminalorienteringen i forhold til switchens DC stik på bagpanelet for at undgå omvendt polaritet. Fjern ca. 1 cm (0,4 tommer) isolering fra hver ledningsende for at minimere eksponeret kobber ved indsættelse i DC terminalblokken.

Advarsel
1. Tilslut ikke ledninger til de midterste 2-pins på DC terminalblokken.
2. Til jordforbindelse skal jordkablet tilsluttes jordskruen på switchens bagpanel.

Trin 4 - Fastgør DC-stikket

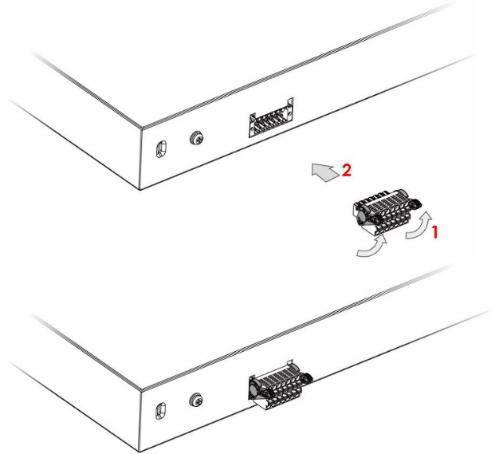

Før indsættelse af DC terminalblokken i switchens DC stik, løft håndtagene på begge sider.



Trin 5 - Tænd for strømmen og bekræft drift

Tænd for DC PSU og bekræft, at switchet starter korrekt op. Kontroller PSU og switch status-LED'er for at bekræfte normal drift.

Implementeringsscenarier

Følgende eksempler viser, hvordan en ekstern DC PSU kan forsyne enten en enkelt højstrøms switch eller flere switche.

Bemærk: Det er nødvendigt at reservere 60 W til systemdrift på hver switch. At allokere al DC strøm til Powered Devices (PD'er) kan overbelaste strømforsyningen, udløse beskyttelsestilstand og forårsage nedlukning.

Anvendelsesmiljø

  • Switche: en XMG2230-28HP og en XMG2230-52HP
  • 54V DC PSU, med en maksimal output på 2500W
  • Seks par 16 AWG positive og negative ledninger
  • 14-pin D-sub terminalblok (fra switchens brune boks)

Scenario 1: Enkelt XMG2230-52HP højstrøms implementering

Dette eksempel viser en dedikeret DC strømkilde allokeret til en enkelt XMG2230-52HP switch.

Enhed AWG Ledningspar Konfigureret Total Strøm Systemreserve Planlægningsbudget
XMG2230-52HP 6 par 2400 W 60 W 2460 W
Resterende strøm 40 W

Scenario 2: En 2500 W DC PSU delt af to switche

En enkelt DC PSU kan deles mellem flere XMG2230 switche. Eksemplet nedenfor allokerer den tilgængelige strøm, samtidig med at den samlede PoE konfiguration holdes inden for PSU'ens nominelle kapacitet efter reservering af systemstrøm til begge switche.

Enhed AWG Ledningspar Konfigureret Total Strøm Systemreserve Planlægningsbudget
XMG2230-52HP 4 par 1460 W 60 W 1520 W
XMG2230-28HP 2 par 900 W 60 W 960 W
Total 6 par 2360 W 120 W 2480 W
Resterende Strøm 20 W

Web GUI Konfiguration

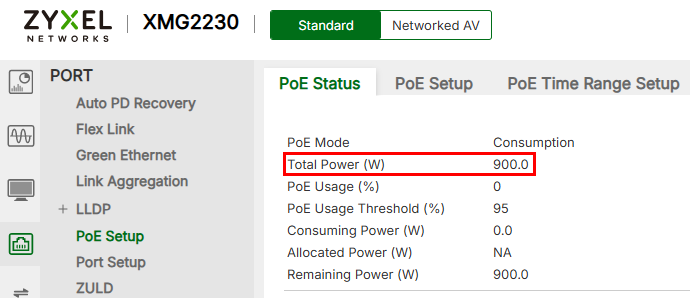

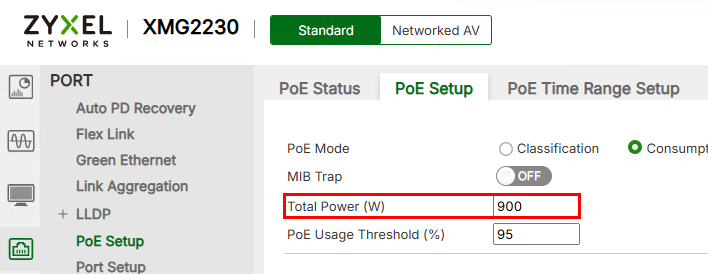

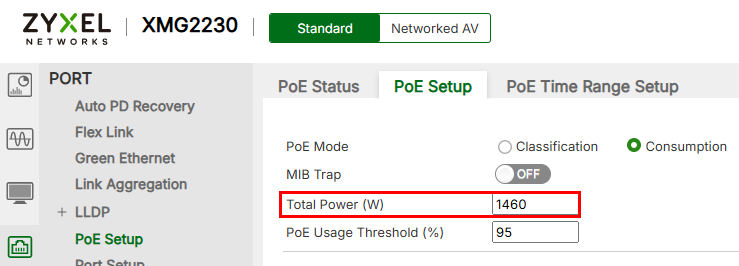

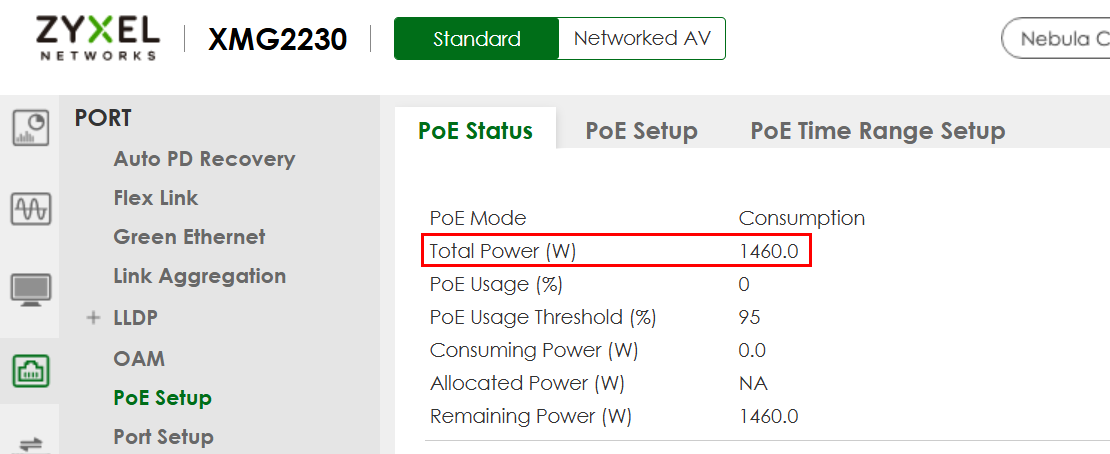

Efter at switchet er startet op fra DC indgangen, konfigurer Total Power (W) via PORT > PoE Setup > PoE Setup. Klik på Anvend og gem konfigurationen. Bekræft derefter værdien i PoE Status.









Anbefalede Eksterne DC PSU Modeller

Delta: PMS 2.500 W serie / PMS-V2K5W1BTD

Meanwell: UHP-1500 serie

Meanwell: UHP-2500 Serie
