Přepínače řady XMG2230 podporují duální napájecí architekturu skládající se z interního AC napájecího zdroje a volitelného externího DC vstupu napájení. Zatímco interní AC napájecí zdroj je dostačující pro standardní provoz, DC vstup napájení umožňuje specifické scénáře nasazení, jako jsou vyšší rozpočty napájení PoE a návrhy infrastruktury založené na DC.
Tento článek vysvětluje, jak DC vstup napájení funguje v praxi, se zvláštním zaměřením na chování rozšíření napájení PoE, prioritu zdroje napájení a důležité aspekty nasazení.
Opatření:
- Před instalací se ujistěte, že je DC napájecí zdroj odpojený.
- Pro snížení rizika elektrického šoku správně uzemněte přepínač podle stránky 50 uživatelské příručky před provozem. Pokud nemůžete ověřit uzemnění, kontaktujte certifikovaného elektrikáře pro pomoc.
- Vysokonapěťové DC napájecí zdroje a odkryté napájecí vodiče jsou nebezpečné. Pro zajištění bezpečnosti zařízení a souladu s předpisy musí být DC napájecí připojení provedeno certifikovaným elektrikářem.
- Při připojování DC napájecího zdroje k přepínači zajistěte správné připojení kladných a záporných vodičů do DC svorkovnice podle DC konektoru na zadním panelu.
Použitelné modely a rozpočet napájení
| Model | DC vstup | Maximální rozpočet DC napájení | Typický rozpočet AC napájení |
|---|---|---|---|

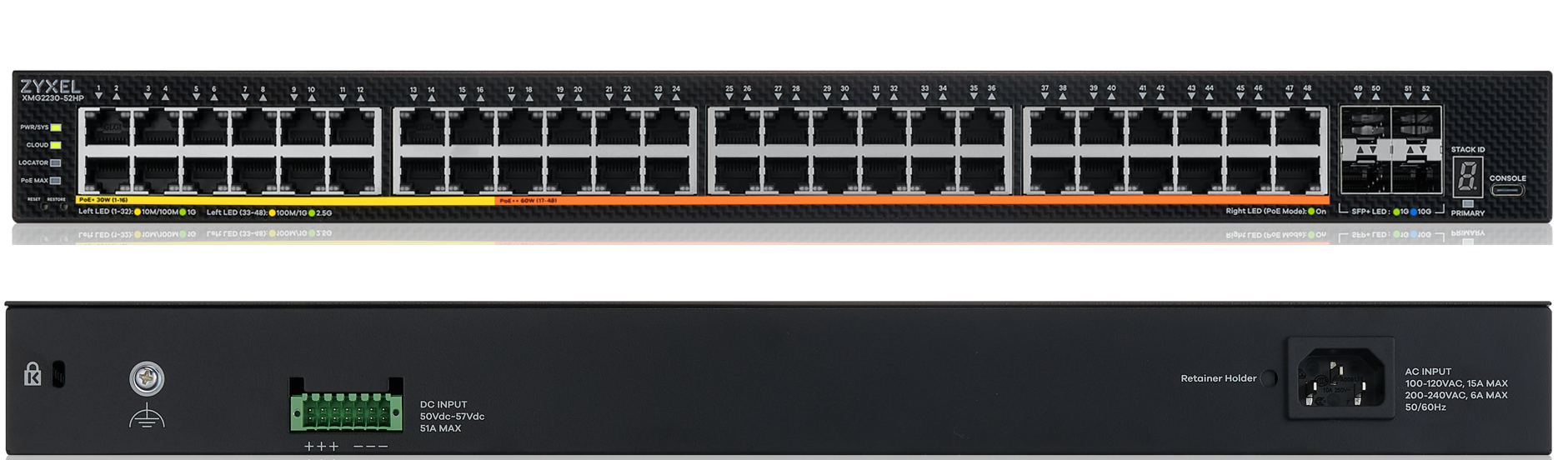

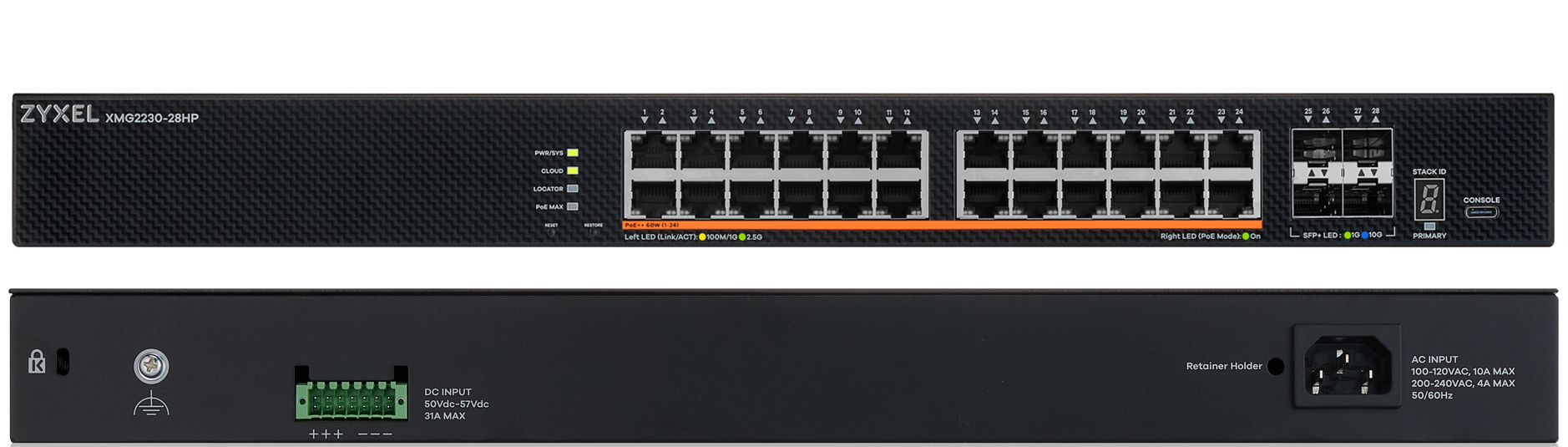

| XMG2230-28HP | 50–57 V | Až 1440 W | Až 700 W |
| XMG2230-52HP | 50–57 V | Až 2400 W | Až 960 W |
Poznámka
Pokud jsou AC a DC napájení připojeny současně, přepínač upřednostní AC vstup. Pro využití rozšířeného rozpočtu napájení PoE zajistěte, že přepínač pracuje pouze z DC vstupu.
Doporučení vodičů AWG a výpočet rozpočtu PoE
Zyxel doporučuje používat DC vodiče o průřezu 16–28 AWG pro zajištění stabilního dodání napájení.
Tabulka níže poskytuje plánovací odhad založený na 50 VDC a 10 A na pár vodičů 16 AWG (kladný/záporný). Ukazuje, jak přidání dalších párů vodičů zvyšuje dostupný výkon na straně DC pro rozpočet PoE.
| Páry vodičů | Základ výpočtu | Odhadovaný rozpočet PoE |
|---|---|---|
| 1 pár 16 AWG | 50 V × 10 A | 500 W |
| 2 páry 16 AWG | 50 V × 20 A | 1000 W |
| 3 páry 16 AWG | 50 V × 30 A | 1500 W |
| 4 páry 16 AWG | 50 V × 40 A | 2000 W |
| 5 párů 16 AWG | 50 V × 50 A | 2500 W |
| 6 párů 16 AWG | 50 V × 60 A | 3000 W |
Poznámka
Tuto tabulku používejte pouze jako návrhový odhad. Skutečně využitelný výkon je omezen hodnocením napájecího zdroje, limitem DC vstupu přepínače, rozpočtem PoE přepínače, délkou kabelu, poklesem napětí, teplotou, hodnocením svorkovnice, ochranou proti přetížení a místními elektrickými předpisy.
Postup instalace DC napájení
Krok 1 - Ověření výstupu napájecího zdroje
Zkontrolujte štítek napájecího zdroje nebo změřte DC výstup, abyste potvrdili, že zdroj poskytuje 50–57 VDC před připojením k přepínači.
Krok 2 - Identifikace polarity a uzemnění
Potvrďte nebo jasně označte vodiče +V, uzemnění (GND) a −V před jejich vložením do svorkovnice.
Krok 3 - Zapojení svorkovnice

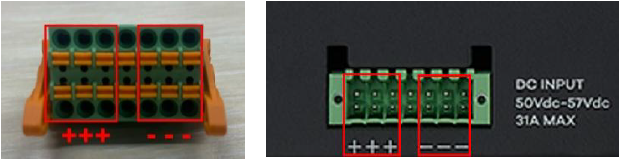

Před připojením šesti párů vodičů do DC svorkovnice ověřte orientaci svorkovnice vůči DC konektoru přepínače na zadním panelu, abyste předešli opačné polaritě. Odizolujte přibližně 1 cm (0,4 palce) izolace od každého konce vodiče, aby byl minimalizován odkrytý měděný vodič při vkládání do DC svorkovnice.
Upozornění
1. Nepřipojujte žádné vodiče do středových 2 pinů DC svorkovnice.
2. Pro účely uzemnění připojte uzemňovací kabel ke šroubu uzemnění na zadním panelu přepínače.
Krok 4 - Připojení DC konektoru

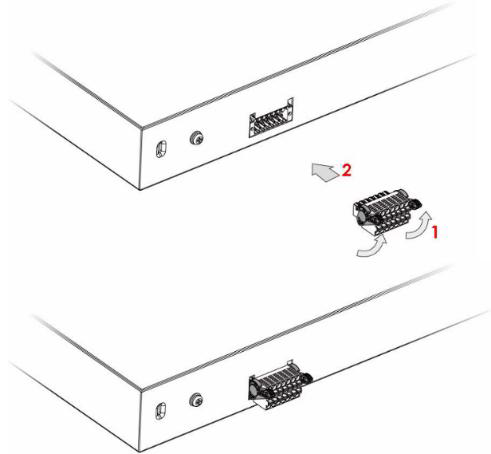

Před vložením DC svorkovnice do DC konektoru přepínače zvedněte páčky na obou stranách.
Krok 5 - Zapnutí a ověření provozu
Zapněte DC napájecí zdroj a ověřte, že se přepínač úspěšně spustí. Zkontrolujte stavové LED napájecího zdroje a přepínače, abyste potvrdili normální provoz.
Scénáře nasazení
Následující příklady ukazují, jak jeden externí DC napájecí zdroj může napájet buď jeden vysokovýkonný přepínač, nebo více přepínačů.
Poznámka: Je nutné rezervovat 60 W pro provoz systému na každý přepínač. Přidělení veškerého DC výkonu napájeným zařízením (PD) může přetížit napájecí zdroj, vyvolat ochranný režim a způsobit vypnutí.
Provozní prostředí
|
Scénář 1: Jednotlivé vysokovýkonné nasazení XMG2230-52HP
Tento příklad ukazuje dedikovaný DC zdroj napájení přidělený jednomu přepínači XMG2230-52HP.
| Zařízení | Páry vodičů AWG | Nastavený celkový výkon | Rezerva systému | Plánovaný rozpočet |
|---|---|---|---|---|
| XMG2230-52HP | 6 párů | 2400 W | 60 W | 2460 W |
| Zbývající výkon | — | — | — | 40 W |
Scénář 2: Jeden 2500 W DC napájecí zdroj sdílený dvěma přepínači
Jeden DC napájecí zdroj může být sdílen mezi více přepínači XMG2230. Níže uvedený příklad rozděluje dostupný výkon a zároveň udržuje kombinovanou konfiguraci PoE v rámci jmenovité kapacity napájecího zdroje po rezervaci systémového výkonu pro oba přepínače.
| Zařízení | Páry vodičů AWG | Nastavený celkový výkon | Rezerva systému | Plánovaný rozpočet |
|---|---|---|---|---|
| XMG2230-52HP | 4 páry | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 páry | 900 W | 60 W | 960 W |
| Celkem | 6 párů | 2360 W | 120 W | 2480 W |
| Zbývající výkon | — | — | — | 20 W |
Konfigurace v Web GUI

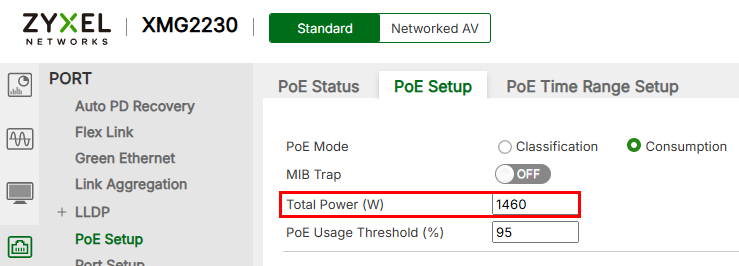

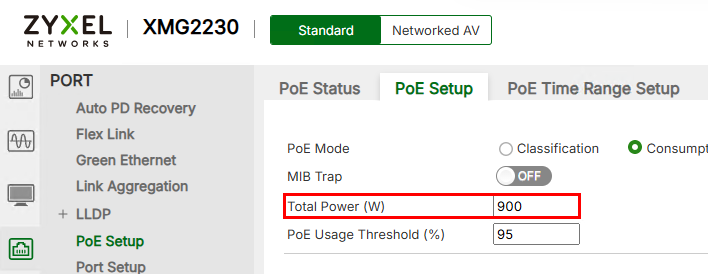

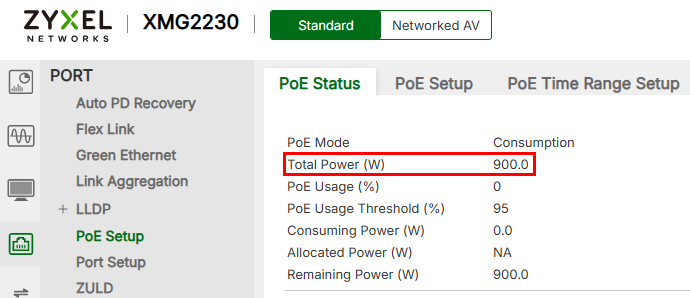

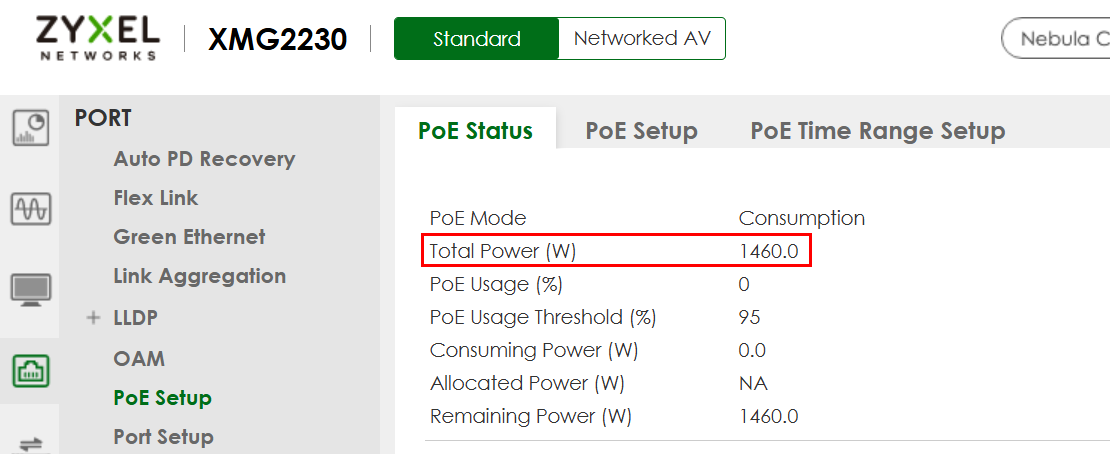

Po spuštění přepínače z DC vstupu nastavte Celkový výkon (W) přes PORT > PoE Setup > PoE Setup. Klikněte na Použít a uložte konfiguraci. Poté ověřte hodnotu v PoE Status.
Doporučené modely externích DC napájecích zdrojů
Delta: PMS 2,500 W série / PMS-V2K5W1BTD
Meanwell: UHP-1500 série
Meanwell: UHP-2500 série
