Суичовете от серия XMG2230 поддържат двойна захранваща архитектура, състояща се от вътрешен AC захранващ блок и опционален външен DC вход за захранване. Докато вътрешният AC захранващ блок е достатъчен за стандартна работа, DC входът за захранване позволява специфични сценарии на внедряване, като по-високи PoE захранващи бюджети и инфраструктурни дизайни, базирани на DC.
Тази статия обяснява как DC входът за захранване работи на практика, с особен акцент върху поведението при разширение на PoE захранването, приоритет на източника на захранване и важни съображения при внедряване.
Предпазни мерки:
- Уверете се, че DC PSU е изключен преди инсталация.
- За да намалите риска от електрически удар, правилно заземете суича според страница 50 от Ръководството за потребителя преди експлоатация. Ако не можете да потвърдите заземяването, потърсете помощ от сертифициран електротехник.
- Високоволтовите DC PSU и откритите захранващи проводници са опасни. За да се осигури безопасност на оборудването и съответствие с регулациите, свързването на DC захранване трябва да се извършва от сертифициран електротехник.
- При свързване на DC PSU към суича, уверете се, че положителният и отрицателният проводник са правилно свързани към DC клемния блок според DC конектора на задния панел.

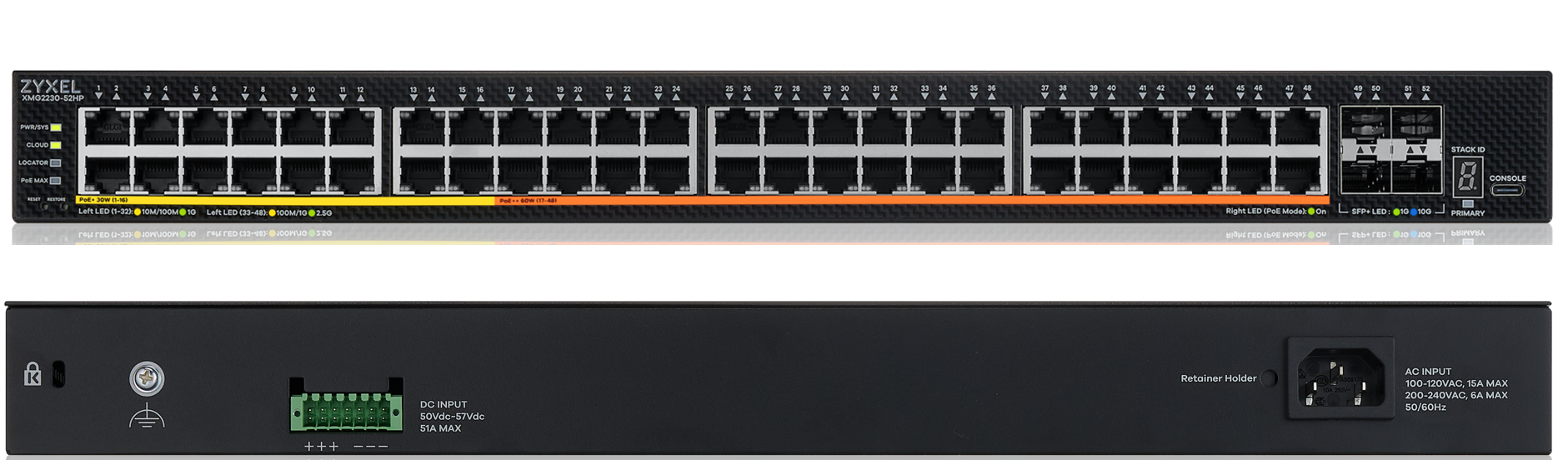

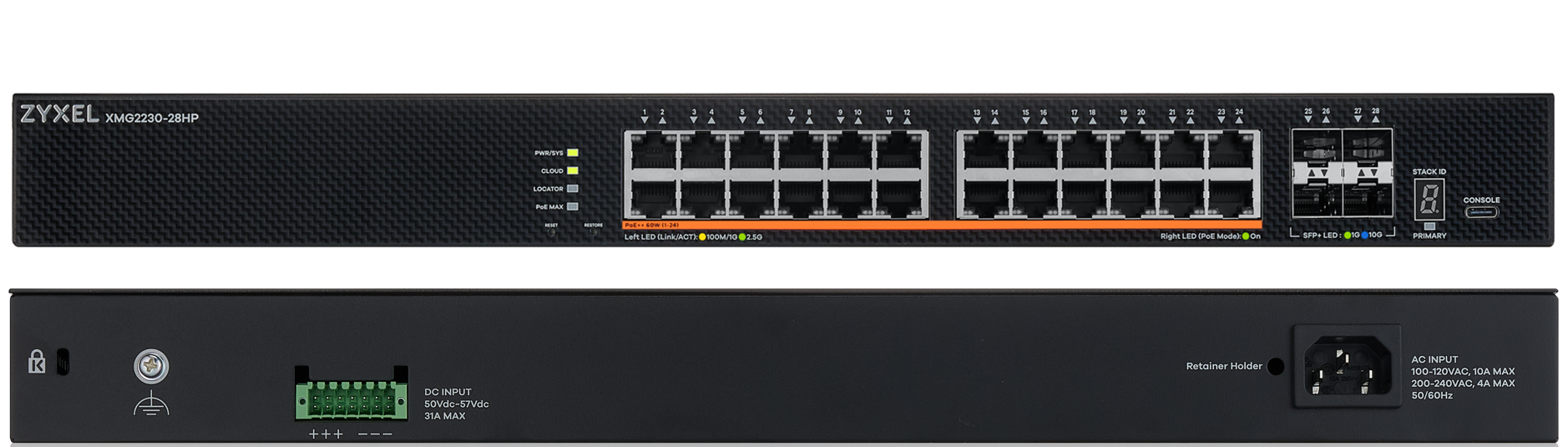

Приложими модели и захранващ бюджет
| Модел | DC вход | Максимален DC захранващ бюджет | Типичен AC захранващ бюджет |
|---|---|---|---|
| XMG2230-28HP | 50–57 V | До 1440 W | До 700 W |
| XMG2230-52HP | 50–57 V | До 2400 W | До 960 W |
Забележка
Ако AC и DC захранванията са свързани едновременно, суичът дава приоритет на AC входа. За да използвате разширения PoE захранващ бюджет, уверете се, че суичът работи само от DC вход.
Препоръчителен AWG проводник и изчисляване на PoE бюджета
Zyxel препоръчва използването на 16–28 AWG DC проводници за осигуряване на стабилно захранване.
Таблицата по-долу предоставя ориентировъчна оценка на базата на 50 VDC и 10 A на двойка положителен/отрицателен проводник 16 AWG. Тя илюстрира как добавянето на допълнителни двойки проводници увеличава наличната DC мощност за PoE бюджета.
| Двойки проводници | Основи на изчислението | Оценен PoE бюджет |
|---|---|---|
| 1 двойка 16 AWG | 50 V × 10 A | 500 W |
| 2 двойки 16 AWG | 50 V × 20 A | 1000 W |
| 3 двойки 16 AWG | 50 V × 30 A | 1500 W |
| 4 двойки 16 AWG | 50 V × 40 A | 2000 W |
| 5 двойки 16 AWG | 50 V × 50 A | 2500 W |
| 6 двойки 16 AWG | 50 V × 60 A | 3000 W |
Забележка
Използвайте тази таблица само като ориентировъчна оценка при проектиране. Реалната използваема мощност е ограничена от рейтинга на PSU, лимита на DC входа на суича, PoE бюджета на суича, дължината на кабела, спад на напрежението, температурата, рейтинга на клемите, защитата от претоварване и местния електрически кодекс.
Работен процес за инсталация на DC захранване
Стъпка 1 - Проверете изхода на PSU
Проверете етикета на PSU или измерете DC изхода, за да потвърдите, че захранването осигурява 50–57 VDC преди да го свържете към суича.
Стъпка 2 - Идентифицирайте поляритета и заземяването
Потвърдете или ясно маркирайте проводниците +V, Заземяване (GND) и −V преди да ги вкарате в клемния блок.
Стъпка 3 - Свържете клемния блок

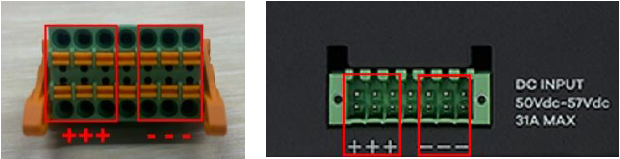

Преди да свържете шестте двойки проводници към DC клемния блок, проверете ориентацията на клемите спрямо DC конектора на задния панел на суича, за да избегнете обратна полярност. Отстранете приблизително 1 см (0.4 инча) изолация от всеки край на проводника, за да минимизирате изложената мед при вкарване в DC клемния блок.
Внимание
1. Не свързвайте проводници към централните 2 пина на DC клемния блок.
2. За целите на заземяването свържете заземяващия кабел към винта за заземяване на задния панел на суича.
Стъпка 4 - Прикрепете DC конектора

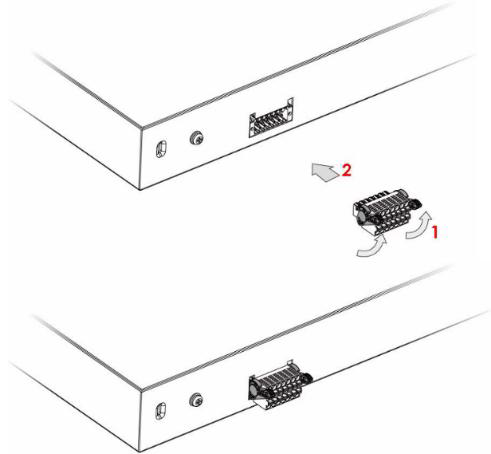

Преди да поставите DC клемния блок в DC конектора на суича, повдигнете лостчетата от двете страни.
Стъпка 5 - Включете захранването и проверете работата
Включете DC PSU и проверете дали суичът се стартира успешно. Проверете LED индикаторите на PSU и суича за потвърждение на нормална работа.
Сценарии на внедряване
Следващите примери показват как един външен DC PSU може да захранва един високомощен суич или няколко суича.
Забележка: Необходимо е да се запази 60 W за системна работа на всеки суич. Отделянето на цялото DC захранване на захранваните устройства (PDs) може да претовари захранването, да активира защитен режим и да предизвика изключване.
Приложна среда
|
Сценарий 1: Едно високомощно внедряване с XMG2230-52HP
Този пример показва отделен DC източник на захранване, предназначен за един XMG2230-52HP суич.
| Устройство | Двойки AWG проводници | Конфигурирана обща мощност | Системен резерв | Планиран бюджет |
|---|---|---|---|---|
| XMG2230-52HP | 6 двойки | 2400 W | 60 W | 2460 W |
| Оставаща мощност | — | — | — | 40 W |
Сценарий 2: Един 2500 W DC PSU, споделен между два суича
Един DC PSU може да се споделя между няколко XMG2230 суича. Примерът по-долу разпределя наличната мощност, като същевременно поддържа комбинираната PoE конфигурация в рамките на номиналния капацитет на PSU след резервиране на системна мощност за двата суича.
| Устройство | Двойки AWG проводници | Конфигурирана обща мощност | Системен резерв | Планиран бюджет |
|---|---|---|---|---|
| XMG2230-52HP | 4 двойки | 1460 W | 60 W | 1520 W |
| XMG2230-28HP | 2 двойки | 900 W | 60 W | 960 W |
| Общо | 6 двойки | 2360 W | 120 W | 2480 W |
| Оставаща мощност | — | — | — | 20 W |
Конфигурация в уеб GUI

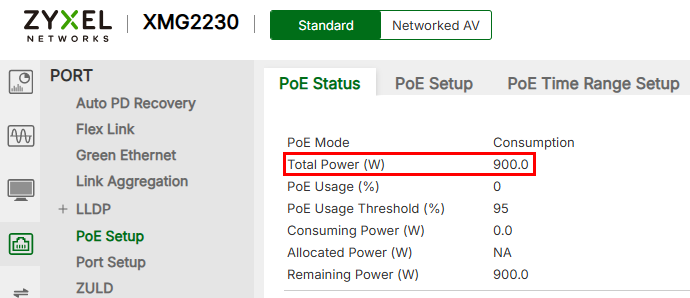

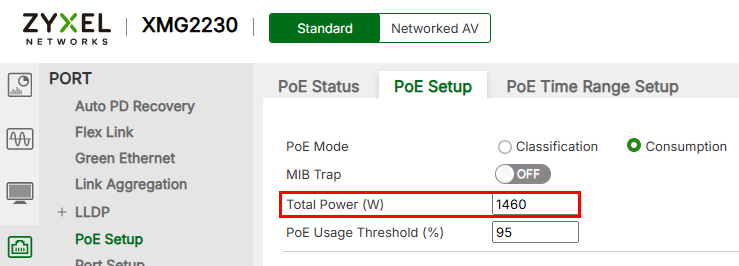

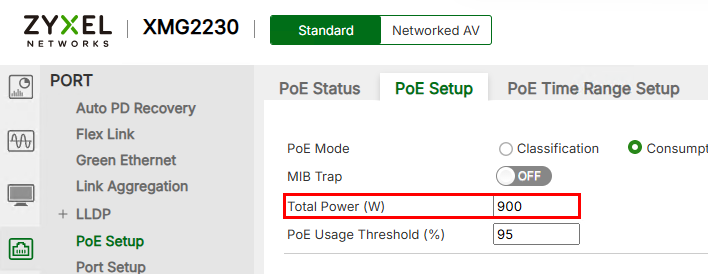

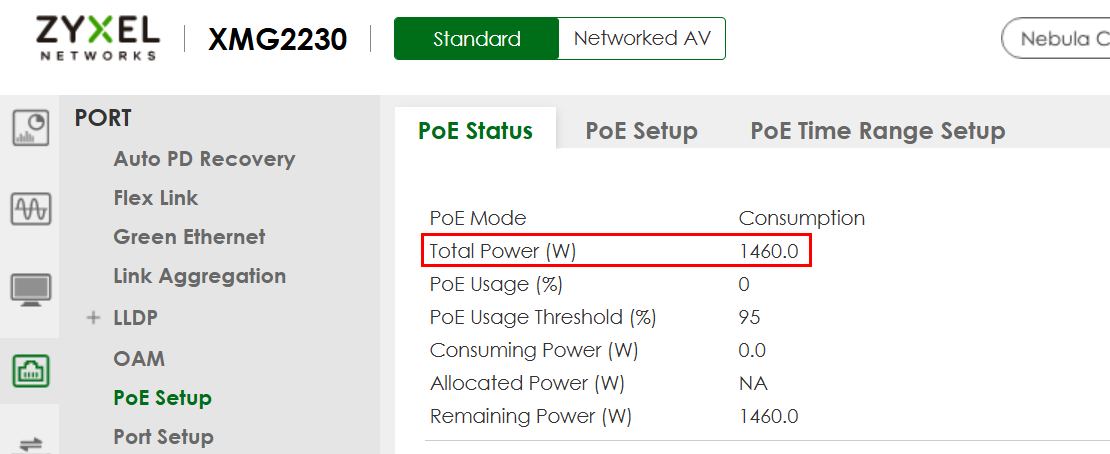

След като суичът стартира от DC входа, конфигурирайте Общата мощност (W) чрез PORT > PoE Setup > PoE Setup. Натиснете Apply и запазете конфигурацията. След това проверете стойността в PoE Status.
Препоръчани модели външни DC PSU
Delta: PMS 2,500 W серия / PMS-V2K5W1BTD
Meanwell: UHP-1500 серия
Meanwell: UHP-2500 серия
