USG FLEX / ATP: Bridge interfész

A hídfelület bizonyos helyzetekben hasznos lehet. Mutatunk egy használati esetet!

Tegyük fel, hogy van egy tűzfala SFP portokkal, például egy ATP800 vagy USG FLEX 700.

Talán szeretné az SFP-portot az egyik rézporttal csoportosítani, hogy mindkét porthoz ugyanaz az alhálózat és a tűzfalzóna legyen.

De látod, ez nem lehetséges:

Az SFP portok szürkén jelennek meg...

Tehát hogyan tudjuk ezt megkerülni?

Ebben az esetben azt szeretnénk, hogy az SFP 13-as portja és a 11-es portja ugyanabban a helyi LAN-alhálózatban és tűzfalzónában legyen, és DHCP-t biztosítson az ügyfelek számára.

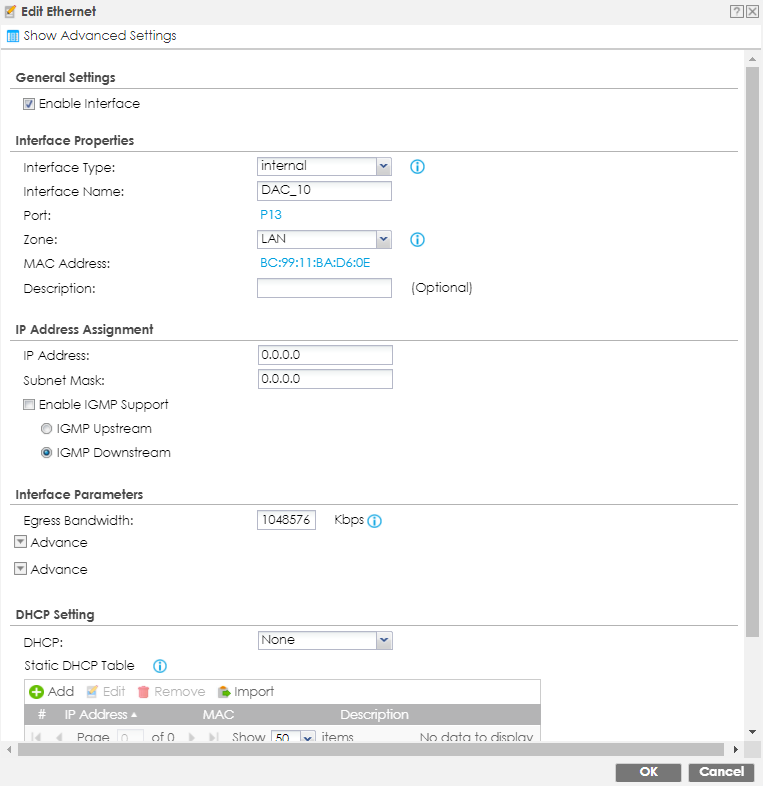

Mivel ezeket nem tudjuk port csoportba helyezni, először beállítjuk a

• Interfész típusa "Belső"
• Firewall "LAN" zóna
• IP és alhálózati maszk 0.0.0.0 értékre
• a DHCP letiltása a none beállítással

Ezt mindkét interfésznél (a réz és az SFP portnál) meg kell tenni!

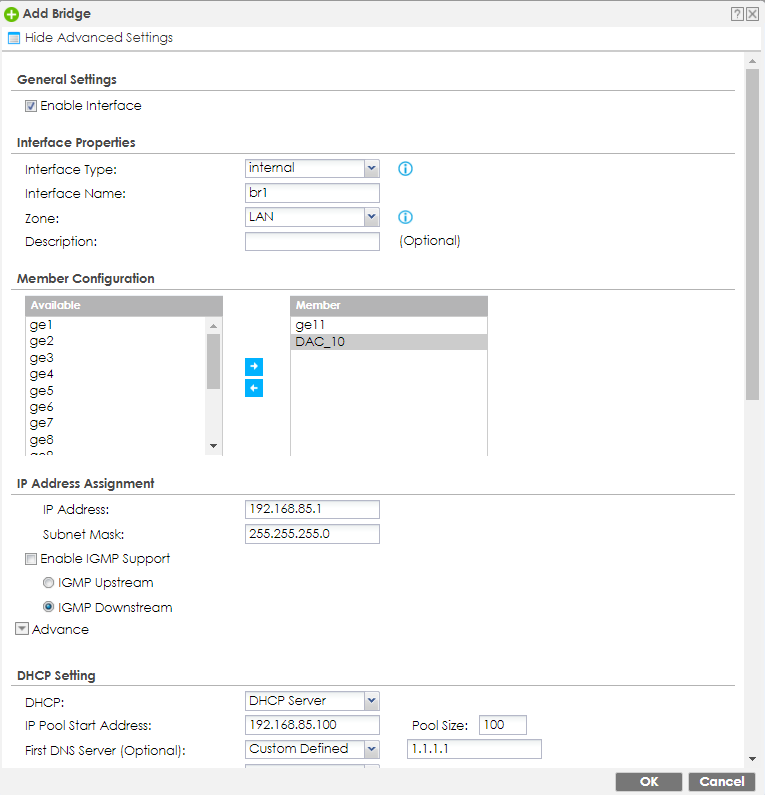

Most létrehozzuk a hídfelületet a Konfiguráció > Hálózat > Híd alatt, és módosítjuk a következő beállításokat:

• Interfész típusa "belső"
• "LAN" zóna
• A csoportosítandó interfészek hozzáadása (itt P13 és P11)
• Az interfész és a DHCP szerver IP beállításainak konfigurálása

Most ugyanaz a LAN alhálózata van az SFP-n és a rézporton, mintha portcsoportosítással kombinálta volna őket!

Ezt a cikket később további felhasználási esetekkel bővíthetjük a hídfelülethez.
