Wake On LAN-Konfiguration auf einer USG

Dieses Beispiel zeigt die Konfiguration einer USG Firewall mit Wake On LAN. Ein Computer kann mit einem WOL-Paket aus dem ACPI-Standby-Modus über das Netzwerk gestartet werden.

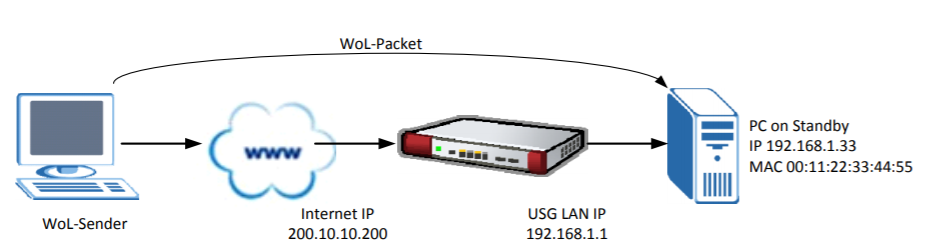

Szenario:

Ein Benutzer möchte einen PC aus dem Standby-Modus über das Internet über eine USG mit Wake on LAN wecken.

Der PC muss sich im Standby-Modus befinden. Ausgeschaltete PCs können keine WOL-Anfragen beantworten, da sie keine IP-Adresse haben!

Die USG benötigt eine NAT-Regel und einen statischen ARP-Eintrag. Die IP-Adresse und die MAC-Adresse des PCs müssen der USG bekannt gegeben werden.

Es ist sinnvoll, dem Ziel-PC eine statische IP-Adresse zu geben, wenn er länger im Standby-Modus bleiben soll (Leasingzeit)!

Öffnen Sie ein Terminal im Programm Ihrer Wahl (Telnet, PuTTy, ...)

Geben Sie die folgenden Befehle ein, um den ARP-Eintrag festzulegen:

configure terminal
arp (IP Target PC) (MAC Target PC)
exit
write
exit

Wenn Sie den ARP-Eintrag löschen möchten, geben Sie Folgendes ein:

configure terminal
no arp (to be deleted IP)
exit
write
exit

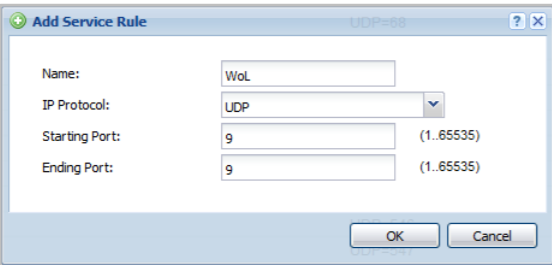

Melden Sie sich bei der Web-GUI an und navigieren Sie zu

Konfiguration > Objekt > Dienst > Hinzufügen

Stellen Sie folgende Parameter ein:

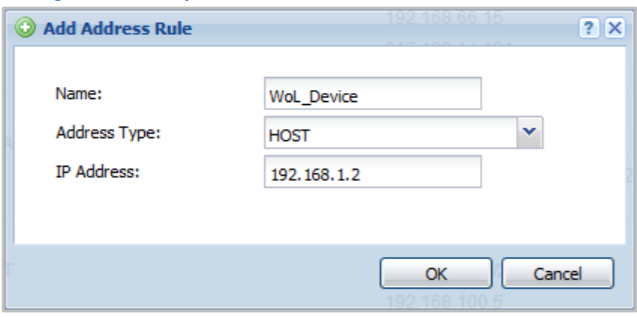

Konfiguration > Objekt > Adresse > Hinzufügen

Stellen Sie folgende Parameter ein:

(Verwenden Sie Ihre eigene IP)

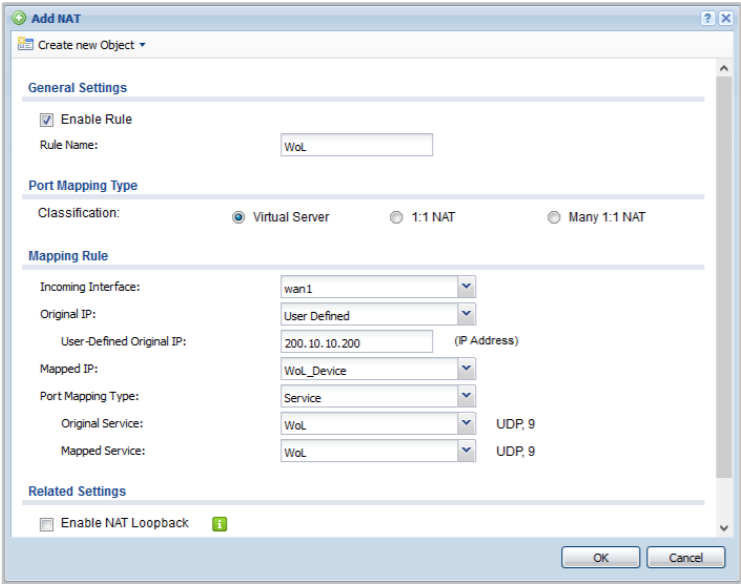

Konfiguration > Netzwerk > NAT > Hinzufügen

Stellen Sie folgende Parameter ein:

(Verwenden Sie Ihre eigene IP)

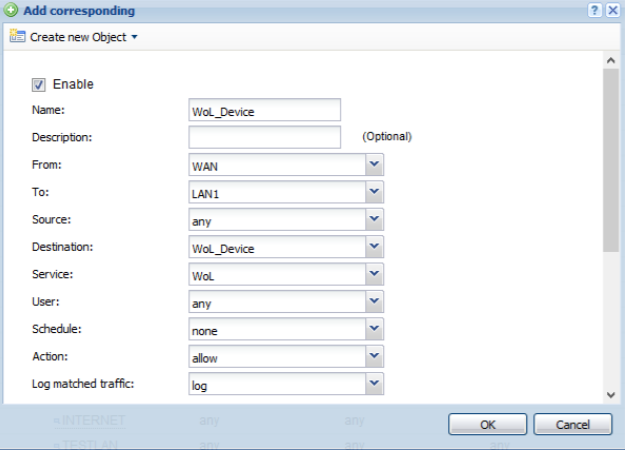

Konfiguration > Sicherheitsrichtlinie > Richtliniensteuerung > Hinzufügen

Stellen Sie folgende Parameter ein:

Fertig. Jetzt sollten Sie in der Lage sein, den PC aus dem Standby-Modus über das Internet über die USG mit WOL-Paketen aufzuwecken.
